Диффавтомат или УЗО: в чем разница и что выбрать для дома

Введение: зачем нужны УЗО и дифференциальные автоматы

Безопасность домашней электропроводки — вопрос первоочередной важности при обустройстве любого жилья. Каждый владелец квартиры или дома стремится обеспечить себя, своих близких и имущество от рисков возгорания, а также защищает себя от поражения электрическим током. Выполнить данные задачи помогают специальные современные устройства защиты — устройство защитного отключения (УЗО) и дифференциальный автомат (дифавтомат).

Тем не менее, даже среди опытных владельцев жилья и монтажников часто встречается путаница: что именно делает каждое из устройств, чем они различаются, и какое подходит лучше всего для квартиры или дома? В данной статье мы подробно и простым языком разъясним, что представляет собой каждое устройство, рассмотрим отличия и преимущества, а также приведем рекомендации по оптимальному выбору защиты для жилища.

Что такое УЗО: назначение, принцип работы, особенности

УЗО (устройство защитного отключения) — это электротехнический прибор, предназначенный для предотвращения поражения человека током и защиты от пожаров, вызванных утечками тока. В электросети устройство постоянно контролирует токи во всех фазных и нулевых проводниках. При нормальной работе значения токов совпадают, но если появляется дифференциальный ток утечки (что возможно при повреждении изоляции провода или случайном прикосновении к оголеной жиле), часть тока уходит в землю. УЗО фиксирует эту разницу и почти мгновенно прекращает подачу питания, если утечка превысит установленный порог (обычно 10 либо 30 мА для бытовых сетей).

Принцип действия УЗО строится на балансе токов между «фазой» и «нулем». Внутри корпуса располагается высокоточный дифференциальный трансформатор. Пока токи эквивалентны, магнитные потоки трансформатора нейтрализуют друг друга. Как только при аварии или утечке баланс нарушается, возникает разностной магнитный поток, срабатывает механизм отключения — и устройство полностью размыкает защищаемую цепь. За счет этого УЗО надежно защищает проводку и людей от токового удара и возгорания, вызванного потоком в обход основной цепи.

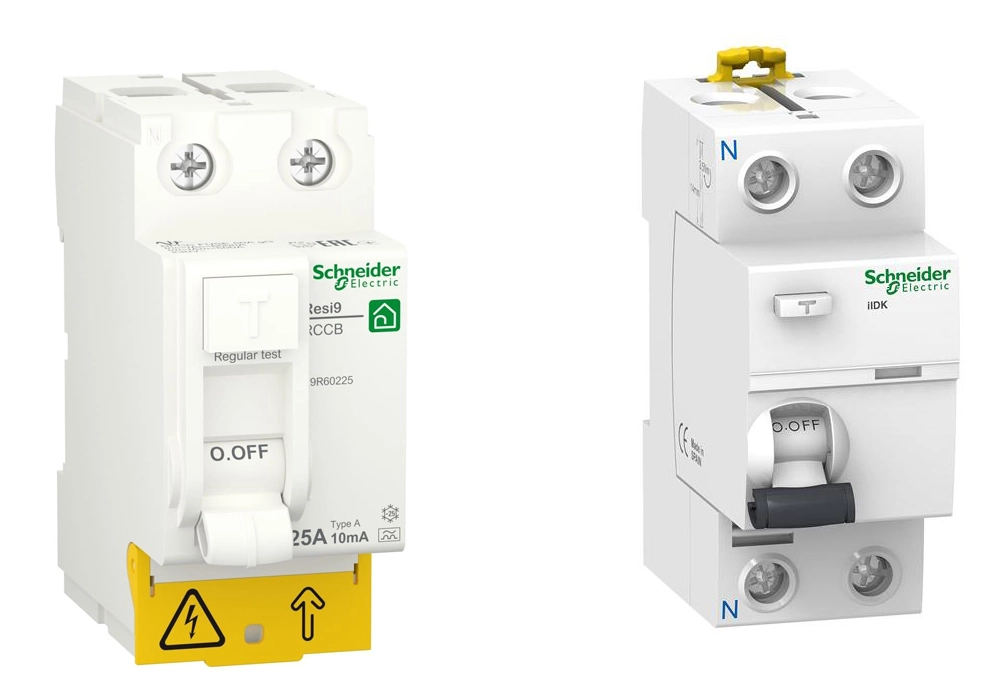

Устройства защитного отключения (УЗО) для бытовой электросети. На фото — двухполюсные УЗО 25А/10мА и 40А/30мА Schneider Electric для установки на DIN-рейку.

Ограничения и рекомендации при выборе УЗО

Важный момент: УЗО не защищает проводку от перегрузок и короткого замыкания. Оно отслеживает исключительно появление утечки тока, но не реагирует на аварии, вызванные превышением допустимого тока нагрузки или коротким замыканием в электросети. Поэтому совместное использование УЗО и автоматического выключателя в одной цепи — стандарт и требование правил безопасности: автомат отключает при перегрузке или коротком замыкании, а УЗО — при утечке тока.

Что такое дифференциальный автомат: устройство и функции

Дифференциальный автомат (дифавтомат) — это компактный электротехнический модуль, который сочетает в себе функции автоматического выключателя и устройства защитного отключения в одном корпусе. Такой аппарат обеспечивает комплексную защиту проводки и оборудования сразу от двух угроз: от токовых перегрузок (как классический автомат) и от токовых утечек (подобно УЗО). Внутри дифференциального автомата располагаются два основных блока: отсек защиты от перегрузки / короткого замыкания (с тепловым и электромагнитным расцепителем) и модуль дифференциального контроля.

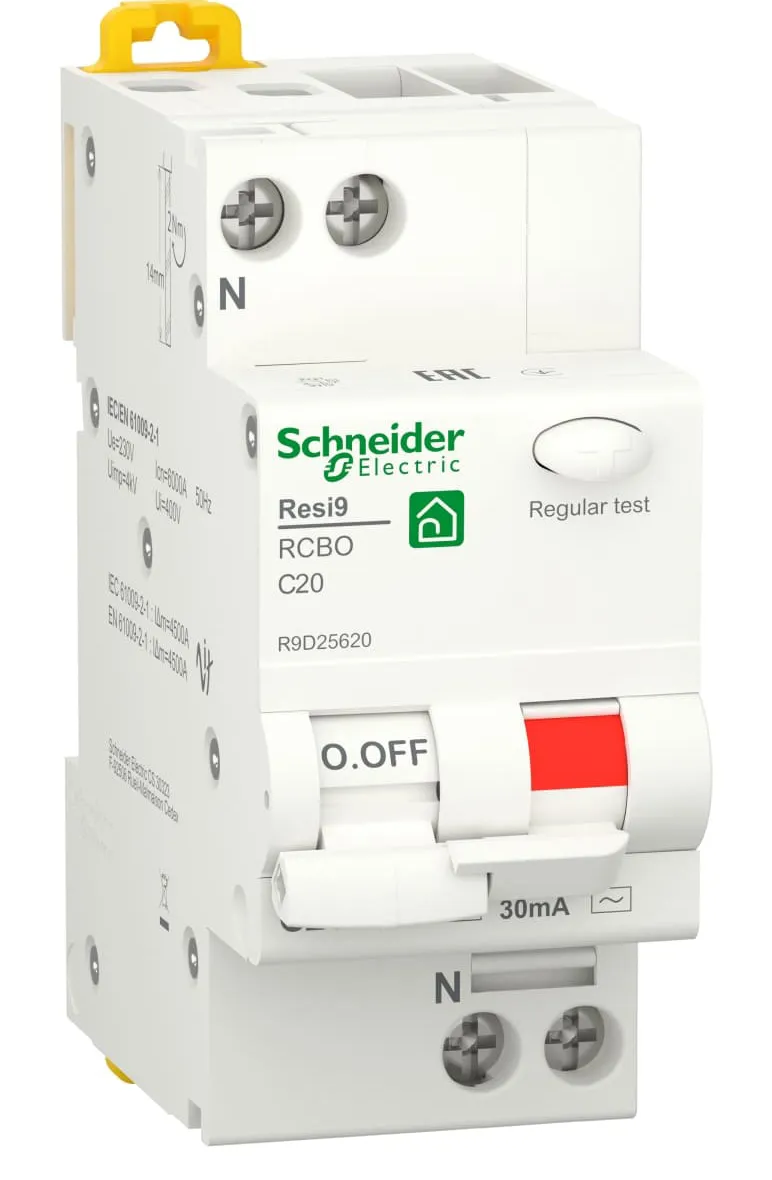

Дифференциальный автомат (RCBO) Schneider Electric (C20A, 30 мА) на DIN-рейке — комбинация автоматического выключателя и УЗО.

Работа диффавтомата максимально автоматизирована: при превышении тока нагрузки отрабатывают расцепители, защищая проводку от оплавления и пожара. При возникновении утечки тока на землю дифференциальный датчик отключает цепь за доли секунды. Современные модели поставляются на DIN-рейку, практически всегда имеют компактные размеры (занимают 1–2 модуля), а выбор по токовым характеристикам осуществляется аналогично отдельным УЗО и автоматам.

Чем узнать дифференциальный автомат

На корпусе дифавтомата всегда указывается номинальный ток с характеристикой (например, C16 или B20), а также рабочий ток утечки (обычно 10/30/100 мА). Отличительная черта — наличие периферийной кнопки «Тест», а также обозначения типа (латинские буквы B/C/D характеризуют времятоковую характеристику). Некоторые модели оснащают индикаторами, облегчающими диагностику причины отключения (перегрузка или утечка).

Сравнение УЗО и дифавтомата: в чем ключевые отличия

Главное различие между УЗО и дифференциальным автоматом заключается в наборе обеспечиваемых защитных функций:

• УЗО отключается исключительно при утечке тока (человек коснулся оголеного провода, нарушена изоляция и т.д.); при перегрузке или КЗ оно не срабатывает.
• Дифавтомат универсален: устройство реагирует как на утечку, так и на любые опасные ситуации — перегрузку и короткое замыкание.

Практические примеры работы схемы на УЗО и дифавтоматах

Сравнение функциональности и нюансов выбора схемы защиты

Что лучше выбрать для дома: практические сценарии и рекомендации

Какой вариант лучше — зависит от особенностей вашего объекта, бюджета, количества линий и габаритов электрощита. Вот наиболее распространенные кейсы и рекомендации по выбору:

• Небольшая (1–2-комнатная) квартира, жесткие ограничения по бюджету. Практично ставить одно общее УЗО на 30 мА и отдельные автоматы по группам. Бюджетно, но при утечке обесточится всё жильё. Чтобы минимизировать риски, электросеть можно разделить на зоны (например, два УЗО: одно — на розетки, второе — на освещение и кондиционер).
• Большой дом или современная квартира с развитой техникой. Рекомендуется гибкое разделение по группам, с установкой диффавтоматов на наиболее ответственные линии (стиральная машина, бойлер) и групповых УЗО с автоматами на остальные контуры.
• Малый электрощит, дефицит места. Дифавтоматы позволяют экономить пространство: один модуль занимает меньше, чем дуэт автомат + УЗО.
• Обновление/модернизация старой электропроводки. Если щиток достаточно мал, старый автомат заменяют на диффавтомат — это даёт защиту как от перегрузки, так и от утечки без сложной переделки схемы. Если места хватает, можно добавить отдельное УЗО за автоматом.

Общие рекомендации по реализации схемы электробезопасности

Главное правило для любого жилого или офисного помещения: на розеточные группы и оборудование, с которым человек может соприкоснуться, обязательно устанавливается УЗО (или дифференциальный автомат) с чувствительностью не более 30 мА. Это требование техники безопасности.

Комбинированный подход — выбор профессионалов: во влажных помещениях (ванная, кухня), для стиральных машин, водонагревателей целесообразно применять индивидуальные дифавтоматы. Для остальных групп — общий УЗО с несколькими автоматами. Такое решение обеспечивает максимальную локализацию аварий, быструю диагностику и надежную защиту.

Как правильно выбрать УЗО или дифференциальный автомат

Чтобы правильно подобрать УЗО или дифавтомат для дома или квартиры, внимательно изучите и сопоставьте следующие параметры:

• Номинальный ток (А) — максимальная допустимая нагрузка; для УЗО нельзя брать меньший номинал, чем у автомата на той же линии. Дифавтомат сразу учитывает этот параметр.
• Отключающий дифференциальный ток (мА) — фактическая полевая «чувствительность». 10 мА используются для особо опасных помещений (ванные, детские), 30 мА — общий стандарт для защиты человека от поражения током. Устройства на 100 мА и выше преимущественно противопожарные.
• Количество полюсов — для бытовой однофазной сети нужен 2-полюсный прибор, для трехфазной — 4-полюсный. Не перепутайте.
• Тип токовой защиты — приборы типа AC реагируют только на синусоидальные утечки (самый базовый уровень); тип A позволяет защищаться даже от утечек с постоянной составляющей (актуально при наличии электронного оборудования). Для современного жилья рекомендуется как минимум тип A.
• Отключающая способность (кА) — максимальный ток короткого замыкания, который способно отключить устройство: для бытовых сетей достаточно 4,5–6 кА.
• Производитель и качество исполнения — всегда выбирайте устройства известных сертифицированных марок. В нашем каталоге доступны УЗО и дифавтоматы ведущих брендов: Schneider Electric, ABB, Legrand, Eaton, Hager, CHINT, IEK, E.NEXT и др. Смотреть УЗО и подобрать дифавтомат.

Популярные примеры для дома

В современной квартире или доме часто применяют УЗО на 25–40 А, с током утечки 30 мА. Пример удачного выбора: Hager CDA525D (25 А, 30 мА, тип А) для группы розеток или Legrand DX3 40А/30мА для монтажа на вводе. Для дифавтоматов в однофазной сети востребованы модели на 16–25 А, 30 мА — ABB DS201 16A/30mA, Schneider Electric Easy9 20A/30mA, а также бюджетные серии IEK (ВД1-63), Eaton, CHINT.

Наши консультанты всегда помогут выбрать оборудование под индивидуальные задачи Electro-Market. Каталог постоянно пополняется — найдётся оптимальное решение для любого щита.

Заключение: как обеспечить безопасность электросети

• Наличие УЗО (или дифавтомата) на розеточных группах — не прихоть, а требование стандартов и гарант вашей личной безопасности. Ни одна современная схема электроснабжения не должна обходиться без них.
• Дифавтомат — универсальное решение, совмещающее в одном корпусе и защиту от утечек, и защиту от перегрузок/КЗ. Но его стоимость и вопросы обслуживания делают актуальным и классическую связку «автомат + УЗО».
• Комбинированное размещение защитных устройств позволяет экономить место, средства и обеспечивает гибкость, быструю локализацию любых аварий.
• Выбор конкретной модели всегда должен опираться на точный расчет по токам, чувствительности, количеству контуров, доступному пространству и индивидуальным особенностям электросети.

После прочтения статьи выбор между УЗО и дифавтоматом должен стать для вас очевиднее. Интернет-магазин Electro-Market предлагает широкий ассортимент УЗО, дифавтоматов, автоматических выключателей и щитов — формируйте надёжную и безопасную электросеть уже сегодня!
