Как подключить автоматический выключатель: пошаговая инструкция, схемы, типичные ошибки

Автоматический выключатель (АВ) – ключевой элемент электропроводки, защищающий линию от коротких замыканий и перегрузок. Правильное подключение автоматического выключателя критично для безопасности: если автомат подключен неправильно, он может не сработать при аварии или оставить цепь под напряжением, создавая риск поражения электричеством. Рассмотрим пошагово, как подключить автомат, приведем схемы подключения автоматического выключателя (однополюсного, двухполюсного, с УЗО и дифавтоматом, с гребёнкой), а также разберем типичные ошибки новичков. Статья написана доступным языком от лица опытного электрика, поэтому даже начинающий электромонтажник сможет разобраться в подключении автоматов своими руками.

Устройство автоматического выключателя и виды подключения

Прежде чем переходить к практике, важно понимать устройство и типы автоматов. В быту используются модульные автоматы, устанавливаемые на DIN-рейку, с различным числом полюсов:

• Однополюсный автомат (1P) – имеет одну защищаемую линию. В однофазной сети 220 В он включается в разрыв фазного провода, а нулевой провод идет отдельно на нулевую шину. Такой автомат размыкает только фазу, обесточивая нагрузку, но оставляя ноль подключенным. Согласно ПУЭ, разрывать должен именно фазный проводник, а не нулевой – ноль нельзя подключать через отдельный однополюсный автомат. Однополюсные модели обычно защищают отдельные группы: розетки, освещение и пр.

• Двухполюсный автомат (2P) – имеет два полюса и способен одновременно коммутировать фазу и нейтраль. При срабатывании такого автомата одновременно разрываются и фазный, и нулевой проводники, то есть полностью обесточивается вся цепь. Двухполюсные автоматы применяются на вводе питания в квартиру/дом или в случаях, когда необходимо отключать нагрузку полностью (например, вводной автомат после счетчика). Также их используют, если по требованиям схемы или ПУЭ нужно разрывать нуль вместе с фазой (например, в сетях TT или IT). Важно: рабочий ноль (N) никогда не отключается отдельно, только совместно с фазой общим аппаратом – это требование правил электробезопасности.

• Трех- и четырехполюсные автоматы (3P, 4P) – используются в трёхфазных сетях (380 В). Трехполюсный защищает три фазы, четырехполюсный – три фазы + нейтраль одновременно. В бытовых условиях такие встречаются реже, обычно на вводе частных домов с трехфазным вводом.

Конструкция автомата: внутри каждого автомата есть подвижный и неподвижный контакты, а также расцепители (электромагнитный для короткого замыкания и тепловой для длительных перегрузок). Рычаг (ручка) на фасаде служит для ручного включения/выключения. При правильной установке питающий провод подключается к неподвижному контакту автомата (обычно это верхняя клемма). В большинстве модульных автоматов верхние зажимы соединены с неподвижными контактами, а нижние – с подвижными. Поэтому традиционно линию питания заводят сверху, а отходящую нагрузку – снизу автомата. Это обеспечивает, что при отключенном автомате на его подвижных частях не остается напряжения. Хотя конструкция большинства современных автоматов допускает подключение и снизу, специалисты предпочитают верхнюю подводку – так проще и безопаснее.

Схемы подключения автоматических выключателей

Схема установки автоматического выключателя в распределительном щите зависит от количества полюсов, наличия УЗО или дифавтоматов, а также способа подачи питания. Ниже приведены типовые варианты, от простых до сложных – с пошаговыми пояснениями и рекомендациями.

1. Схема без УЗО (только автоматы). Это базовый вариант: питание от вводного кабеля поступает на вводной автомат (как правило, двухполюсный, чтобы полностью обесточить квартиру при необходимости), после чего распределяется на групповые однополюсные автоматы разных линий. Однополюсный автоматический выключатель подключается в разрыв фазы: вход (LINE) автомата – от фазы питающей линии, выход – к фазному проводу защищаемой линии. Нулевые провода всех линий соединены на общей нулевой шине. Заземляющие (PE) проводники также собраны на отдельной шине заземления. В таком варианте схема подключения автоматического выключателя простая: каждый автомат по фазе последовательно с нагрузкой, нуль и земля – напрямую на шины. Главное не перепутать проводники: фазу подаем на автомат, ноль – на N-шину. Если ошибочно подключить автомат на нулевой провод, а фазу пустить напрямую, при отключении автомата нагрузка останется под опасным потенциалом (фаза будет подключена постоянно) – этого допустить нельзя!

2. Схема с УЗО (устройством защитного отключения). Здесь в щите помимо автоматов установлен УЗО – прибор дифференциальной защиты, отключающий питание при утечках тока (например, при пробое изоляции на корпус или попадании человека под напряжение). УЗО не защищает от перегрузки и КЗ, поэтому всегда работает в паре с автоматами. Обычно схема такая: сразу после счетчика стоит вводной автомат (2P), затем общий УЗО (2-полюсный), после которого на отходящие линии установлены однополюсные автоматы. Нейтральный провод после УЗО идет на нулевую шину, связанную с выходом УЗО. В результате каждая группа потребителей защищена от утечек общим УЗО и от перегрузок своим автоматом. Ниже представлена схема подключения автоматического выключателя в однофазной сети с общим УЗО и групповыми автоматами:

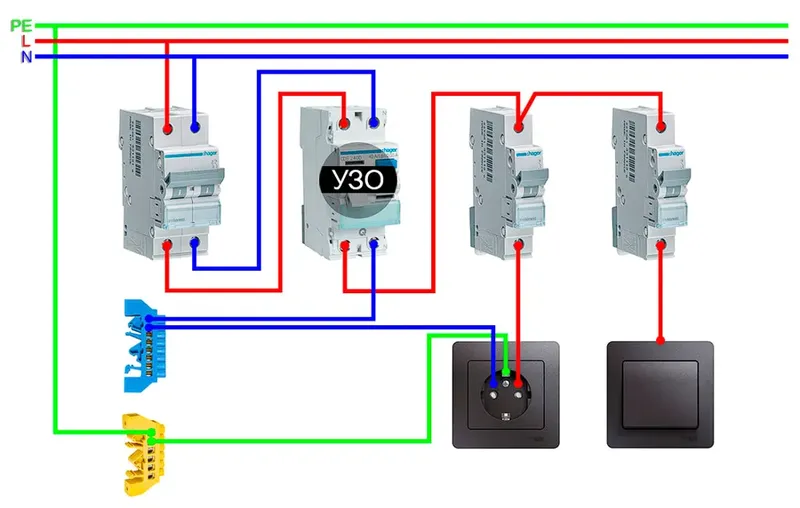

Пример схемы: вводной двухполюсный автомат, за ним УЗО (40 А, 30 мА) и несколько однополюсных автоматов на группы потребителей. Красным показана фаза (L): она проходит через вводной автомат, УЗО и далее расходится на групповые автоматы. Синим показан ноль (N): он проходит через вводной аппарат и УЗО, после чего идет на нулевую шину, от которой берутся нейтрали ко всем нагрузкам. Зелёным цветом обозначен защитный проводник (PE), соединенный с общей землей.

В этой схеме при срабатывании УЗО отключается питание сразу всех групп, поэтому иногда применяют групповые УЗО: ставят несколько УЗО на разные группы автоматов. Но для простоты часто используют одно общее устройство. Альтернатива – дифференциальный автомат (дифавтомат), о котором далее.

3. Схема с дифавтоматом. Дифавтомат сочетает в одном корпусе функции автомата (защита от КЗ и перегрузки) и УЗО (защита от утечек). По сути, это УЗО + автомат одновременно. Его можно устанавливать либо на вводе (вместо связки «вводной автомат + УЗО»), либо на отдельные линии вместо обычного автомата. Пример: после электросчетчика ставится один двухполюсный дифавтомат, а затем параллельно несколько линий расходятся напрямую к потребителям (каждая линия все равно должна иметь свой автомат, либо можно использовать несколько дифавтоматов на каждую критичную линию). Первый вариант – один дифавтомат на все – экономит место и срабатывает при любой аварии, но при его отключении обесточится сразу весь дом. Второй вариант – несколько дифавтоматов (на каждую группу) – дороже, зато позволяет локализовать утечку без отключения остальных цепей. В подключении дифавтомата нюанс тот же, что и с УЗО: через него должны проходить оба проводника (L и N) защищаемой цепи. Нулевой провод после дифавтомата нельзя соединять с общим нулем минуя устройство – иначе оно будет «видеть» утечку. Если дифавтомат стоит на вводе, то его выходной ноль идет на общую N-шину, изолированную от входного нуля.

4. Подключение автоматов с использованием гребенки (соединительной шины). В щитках с множеством автоматов часто питание на них заводят не отдельными проводами-перемычками, а специальной фазной шиной, она же «гребенка». Гребенчатая шина – это медная планка с зубцами, которая вставляется в верхние клеммы ряда автоматов и подает фазу сразу на все. Используются шины разного исполнения:

• Однополюсная гребенка – подает одну фазу на ряд однополюсных автоматов.

• Двухполюсная – имеет два параллельных ряда зубцов (для фазы и нуля или двух фаз), используется, например, для одновременной подачи фазы и нейтрали на вводные 2P автоматы или для двухфазной сети.

• Трех- и четырехполюсные – для трехфазных систем, могут сразу объединять 3 фазы + нейтраль.

Преимущество гребенки – наведение порядка в щите и надежность соединения. Вместо «куста» из кусков проводов получается единая шина, закрепленная в клеммах автоматов. Правильно подключить автоматический выключатель с гребенкой несложно: шину нужной длины вставляют в верхние (питающие) зажимы автоматов, затягивают винты, а к одному из автоматов подключают провод питания (фазный провод) вместе с гребенкой в ту же клемму. То есть фазный провод приходит на первый автомат и одновременно питает через гребенку все остальные. Заводские шины рассчитаны на определенный номинальный ток (обычно 63 А) и количество модулей, их можно обрезать до нужного числа зубцов. Важно, чтобы под один зажим автомата с гребенкой попадали однотипные проводники – например, сама гребенка и входной проводник одинакового сечения, иначе контакт затянется по толстому проводнику, а тонкий может остаться неплотно прижатым.

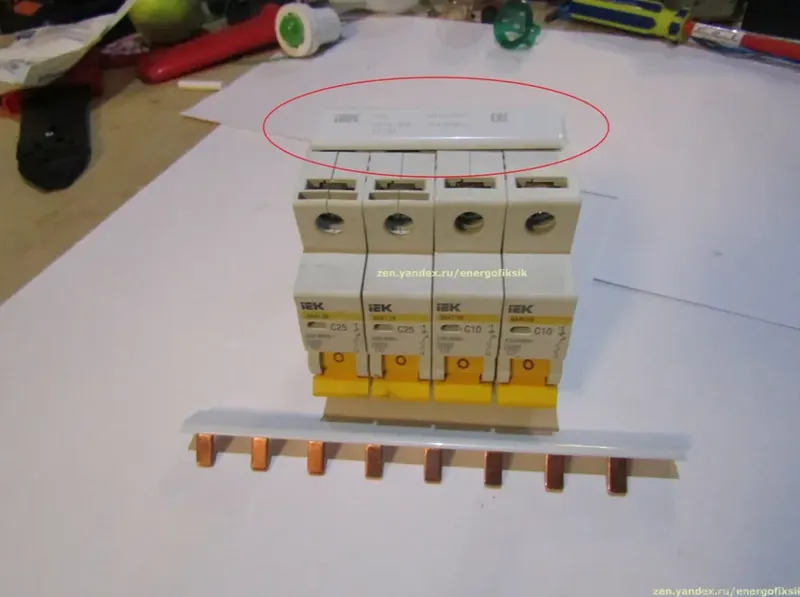

Соединительная шина (гребенка) в корпусе и автоматы IEK: медные штыревые контакты гребенки вставлены в верхние клеммы автоматических выключателей. Такое подключение обеспечивает надежный контакт и отсутствие лишних проводов.

Используя гребенку, соблюдайте полярность: обычно шина маркируется, где фаза, а где ноль (для многополюсных). Нельзя соединять шиной автоматы разных фаз, если гребенка не предназначена для этого – возможен перекос фаз и короткое замыкание. Также не вставляйте кусок шины, рассчитанный на один модуль, сразу в два автомата – для этого есть нужное исполнение гребенки.

Цветовая маркировка проводов. При подключении автоматов важно не только схематически верно соединить, но и соблюдать маркировку проводников по цветам – это требование ПУЭ и ГОСТ. Фазные провода обычно делаются яркими цветами (коричневый, черный, красный и др. – согласно ГОСТ предпочтительны коричневый, серый или черный). Нулевой (нейтральный) проводник всегда синего (голубого) цвета, а земля (PE) – желто-зеленого. В щитке сразу видно: фаза (L) идет на автомат, нейтраль (N) – на свою колодку, земля (PE) – на свою. Если у вас кабель не промаркирован, стоит заранее пометить фазу, ноль и землю цветной изолентой согласно стандарту. Это значительно упростит обслуживание в будущем и снизит риск перепутать подключения.

Пошаговая инструкция: как подключить автомат в щитке

Перейдем к практической части. Ниже – пошаговая инструкция подключения автоматического выключателя в домашнем электрощитке. Работы несложные, но требуют внимательности и соблюдения техники безопасности. Монтаж выполнять лучше при дневном освещении или хорошем свете, чтобы ничего не перепутать по цветам.

1. Обесточьте цепь и подготовьте место работы. Прежде всего отключите вводное питание квартиры/дома. Выверните пробки или выключите основной вводной автомат в щитке, после чего проверьте отсутствие напряжения на контактных шинах индикаторной отверткой или мультиметром. Никогда не работайте под напряжением! Наденьте диэлектрические перчатки и убедитесь, что стоите на сухом полу (при необходимости используйте резиновый коврик). Освободите место в щите: если щиток новый, установите DIN-рейку (если еще не установлена) и закрепите корпус щита. Убедитесь, что габариты автомата соответствуют свободному месту.
2. Установка автомата на DIN-рейку. Все бытовые автоматы рассчитаны на крепление на стандартную DIN-рейку 35 мм. Возьмите автомат необходимого номинала (например, 16 А, характеристика C для розеточной группы) и зафиксируйте его на рейке. Для этого отожмите подпружиненный фиксатор на задней стенке автомата (обычно отверткой), зацепите верхним пазом за край рейки и отпустите фиксатор – автомат защёлкнется на рейке. Он должен сидеть ровно, не болтаться.
3. Подготовка проводников. Определите, какой провод вы подключаете к входу автомата (фаза от питающей магистрали или от вышестоящего аппарата) – как правило, это фазный провод питающего кабеля. Также определите выходной провод – фазу, уходящую к нагрузке/линии. Отключенный от сети фазный провод зачистите от изоляции на длину ~10 мм (обычно на корпусе автомата рядом с клеммой есть отметка нужной длины зачистки). Важно: не снимайте слишком мало изоляции – если голый провод короткий, при затяжке винта часть изоляции может попасть под контакт. Это распространенная ошибка новичков: в результате автомат вроде подключен, но контакт плохой и цепь периодически пропадает. Снимите достаточно изоляции, чтобы зажим зажал именно медную жилу. Однако и оголять слишком много нельзя – оголенный участок не должен выступать сильно из клеммы (во избежание случайного касания). При необходимости подровняйте концы проводов.
4. Подключение питающего провода (вход автомата). Ввод питания обычно делают на верхний зажим автомата. Ослабьте верхний винтовой зажим, полностью вставьте зачищенный фазный провод во входное отверстие автомата (до упора) и затяните винт отверткой. Держите отвертку уверенно, но не прикладывайте чрезмерное усилие, чтобы не сорвать резьбу клеммы. Правильная затяжка – до упора с небольшим увеличением усилия, чтобы провод не выдергивался и не болтался. Если используется соединительная шина (гребенка), то вставьте зубец гребенки и кончик фазного провода вместе в клемму и затяните их одним винтом. Совет: после затяжки слегка покачайте провод – он не должен шевелиться. Некоторые производители указывают рекомендуемый момент затяжки (например, 2 Н·м) в паспорте – при наличии динамометрической отвертки можно использовать ее для точного контроля усилия.
5. Подключение отходящей линии (выход автомата). Аналогично подключите провод, идущий к нагрузке, в нижний зажим автомата. Это должна быть фазная жила отходящего кабеля, ведущая, например, к группе розеток. Зачистите ее также ~10 мм, вставьте в нижнее отверстие автомата и надежно зажмите винтом. Убедитесь, что выходящий провод подключен к тому же автомату, что и соответствующий ему ввод – не перепутайте, когда в щитке много модулей! Если автомат двухполюсный, подключите одновременно и фазу, и ноль: обычно на корпусе 2P автомата маркируются клеммы для нейтрали (N) и фазы (L). Следуйте маркировке: например, слева подключается фаза, справа – нейтраль. Для многополюсных автоматов все входные провода заводятся сверху, а все выходные – снизу, согласно схеме производителя. После подключения проводов еще раз подтяните клеммы, но без фанатизма (чтобы не перетянуть винт, что тоже плохо – можно сорвать резьбу или деформировать провод).
6. Подключение нейтрали и земли. В случае однополюсного автомата нулевой проводник не заводится в автомат вовсе – его нужно подключить на общую нулевую шину N. Найдите в щите колодку для нуля (обычно синего цвета или обозначенную N), вставьте зачищенный конец нейтрали отходящей линии туда и затяните винтом. Ноль питающего кабеля (входящий) тоже должен быть подключен к этой же N-шине, если не используется вводной 2P автомат/УЗО. Таким образом, все нейтрали оказываются объединены на шине, а автомат разрывает только фазу. Заземляющий провод (PE) подключается к шине заземления (желто-зеленой), объединенной с заземляющим контуром дома. Если щит металлический, шина PE обычно крепится прямо на корпус. Заземляющие проводники входного и выходящего кабелей затяните на PE-шине отдельно. Важно: ни в коем случае не подключайте нулевой проводник на землю или наоборот – N и PE шины должны быть раздельными (в системах TN-C-S после разделения PEN проводника). Также не соединяйте нейтраль одного контура на шине другого УЗО/дифавтомата – это вызовет ложные срабатывания.
7. Контроль качества соединений. После того как все проводы заняли свои места – еще раз пройдитесь отверткой по всем винтовым соединениям: вход автомата, выход, шины N и PE. Слабо затянутый контакт – источник проблем (нагрев, искрение). Однако убедитесь, что и не перетянули – особенно это касается алюминиевых проводов (если они имеются, хотя в современных домах обычно медь). При затяжке алюминия будьте аккуратнее: этот металл мягче и под винтом «плывет», его легко повредить. Если нужно совместить медный и алюминиевый провод под одну клемму – так делать нежелательно: прямой контакт Cu и Al вызывает электрохимическую коррозию, соединение будет греться. Лучше вообще избегать одновременного зажима двух разных проводов под одним винтом – применяйте распределительные клеммники, шины или специальные двухпроводные клеммы, если нужно развести линию на две.
8. Первичное включение и проверка работы. Убедившись, что все подключено правильно и ничто не забыто, переведите рычаг автомата в положение «Выключено» (если еще не был выключен). Далее подайте напряжение на щит – включите вводной рубильник или автомат. Теперь включите установленный автоматический выключатель: рычаг вверх (в положение «Включено»). Электричество должно поступить на защищаемую линию – проверьте, горит ли свет, появляется ли напряжение в розетках и т.д. Если все в порядке, испытайте срабатывание автомата – искусственно создайте нагрузку, близкую к его порогу (например, включите много приборов в группу розеток, чтобы вызвать перегрузку) или нажмите кнопку «Test» (если это дифавтомат/УЗО). Автомат должен отключиться при превышении тока. Также попробуйте вручную несколько раз щелкнуть автомат – убедитесь, что механизм не заедает. На этом подключение завершено.

Советы от опытного электрика:

• Все работы выполняйте только под снятым напряжением. Держите под рукой индикатор – проверяйте каждый провод перед касанием, особенно если щит сложный.

• Не спешите. При монтаже в щите легко перепутать провода, поэтому прежде чем затягивать винт, дважды убедитесь, что взяли правильную жилу и ведете ее куда нужно.

• Для многожильных (гибких) проводов применяйте специальные наконечники (обжимные гильзы НШВИ) – иначе винт автомата придавит и перебьет отдельные проволочки, что приведет к уменьшению сечения и перегреву. Обожмите конец кабеля в гильзу – контакт будет надежнее.

• Не экономьте на длине зачистки. Как упоминалось, слишком коротко зачищенный провод – частая причина, почему потом «пропадает свет», хотя автомат не выбило. Лучше пусть на 1–2 мм медь видна из зажима, это не страшно, чем если половина контактной площадки будет на изоляции.

• Если приходится ставить две жилы под один винт (например, отходящую фазу и перемычку на другой автомат), то оба проводника должны быть одинакового сечения и типа. Иначе один из них окажется зажат недостаточно и начнет греться. В идеале избегайте двойных подключений – используйте гребенки или клеммные колодки.

• После монтажа закройте щиток крышкой и подпишите автоматику. Желательно указать, какой автомат за что отвечает (подписи или маркировка рядом с рычагом). Это упростит эксплуатацию: в аварийной ситуации вы или другие люди быстро сориентируются, что отключить.

Типичные ошибки при подключении автоматов

Ошибки при подключении автоматического выключателя могут свести на нет всю защиту и даже создать пожароопасную ситуацию. Рассмотрим самые распространенные промахи и как их избежать:

• Подача питания на неправильную сторону автомата. Как отмечалось, стандарт – питание сверху на неподвижный контакт. Если подвести фазу снизу (к подвижному контакту), сам автомат будет работать, но при отключении рычагом снизу останется напряжение внутри, что неочевидно и небезопасно. Кроме того, некоторые автоматы при питании «вверх ногами» гаже тушат электрическую дугу. Как правильно: всегда изучайте маркировку или схему на корпусе автомата. В большинстве случаев вход обозначен цифрой 1 (сверху), выход – 2 (снизу) или помечены буквы IN/OUT. Следуйте правилу: «питающий проводник подключать к неподвижным контактам». Если по условию монтажа нужно подать снизу – убедитесь, что это допускается паспортом автомата.

• Недостаточная зачистка изоляции (попадание изоляции под клемму). Ошибка новичков – зачистить провод слишком коротко, впритык. В результате винт зажимает не голый металл, а кусочек изоляции, и контакт выходит ненадежным. Сначала все может работать, но под нагрузкой такое соединение начнет греться, плавиться, возможны искрения. А когда контакт окончательно «отгорит», вы столкнетесь с загадкой: автомат не выбит, провода целы, а света нет! Ищется такая неисправность очень долго. Как правильно: снимать изоляцию на длину, указанную производителем (обычно 10–12 мм). Не бойтесь оголить чуть больше – лучше потом убрать лишнее, чем недочистить. После затяжки визуально проверьте, что между пластинами зажима видна медь, а не изоляция.

• Слабое затягивание или перегрузка винтового зажима. Два полюса – перетянуть и недотянуть – одинаково плохо. Слабо затянуто – контакт болтается, греется и искрит, со временем провод может вообще выскочить. Чрезмерно туго – можно сорвать резьбу клеммы или переломить жилу (особенно алюминиевую или многожильную без наконечника). Как правильно: применять качественные отвертки подходящего размера, чувствовать момент. Обычно требуемое усилие затяжки указано в инструкции (например, 2-3 Н·м). Если нет динамометрического инструмента – затягивайте «до упора + четверть оборота». После 15-20 минут работы щита повторно подтяните – металл проводника может немного сплющиться.

• Два провода под одну клемму разного сечения. Иногда пытаются сэкономить модуль и подключить одним автоматом две линии сразу, заводя два провода в нижний зажим. Либо делают перемычку на соседний автомат тонким проводом, зажимая вместе с толстым питающим. Если диаметры различаются, винт прижимает только крупную жилу, а тонкая остается неплотно зажатой. В итоге – перегрев, оплавление изоляции и даже пожар у клеммы. Как правильно: не подключать под один винт разные провода. Для параллельного питания нескольких линий используйте гребенку или распределительную колодку. Если очень нужно зажать два провода (например, автомата на две группы света нет, а нагрузка мала) – они должны быть одинакового сечения и материала, и лучше поставить в клемму специальный двухпроводный наконечник.

• Подключение гибкого многожильного провода без наконечника. Гибкие провода (например, ПВС) удобны в монтаже, но их концам обязательно нужна опрессовка гильзой. Без наконечника винт автомата раздавливает жилки: часть проволочек обрывается, часть уходит в сторону. Фактически сечение провода уменьшается, контакт ухудшается, место соединения греется и обгорает. Как правильно: использовать наконечники НШВИ нужного размера. Они недорогие: вставили конец провода в гильзу и обжали клещами – зато все жилки зафиксированы и участвуют в контакте. Если гильзы нет, хотя бы лудите конец припоем (но это худший вариант – припой пластичен, может прослабнуть под винтом со временем).

• Соединение меди и алюминия напрямую. В старых домах еще встречаются алюминиевые провода, а автоматы и новые линии делают медью. Когда под один зажим попадает медный и алюминиевый провод, между ними возникает гальваническая пара – алюминий активно окисляется. Плюс коэффициенты теплового расширения разные. В итоге контакт быстро покрывается налетом, повышается сопротивление и начинается сильный нагрев. Как правильно: меди с алюминием – только через специальные клеммники, зажимы или болтовое соединение через переходные шайбы. Либо вообще лучше заменить участок алюминия на медь с помощью клеммной колодки. Никогда не пихайте в автомат сразу Al и Cu – он может буквально сгореть у основания.

• Перепутаны полярности – фаза и ноль. Еще одна типичная ошибка – по невнимательности подключить автомат не в разрыв фазы, а в разрыв нуля, а фазу бросить мимо автомата. В таком случае при отключении автомата нагрузка не обесточивается полностью: фаза остается подана на приборы, а рвется только ноль. В лучшем случае техника просто не будет работать (так как цепь разомкнута), а в худшем – например, лампочка через filament найдет обратный путь – на корпусах появится опасное напряжение. Как правильно: отслеживать маркировку проводов. Фазный провод (обычно коричневый или любой не-синий, не-желто-зеленый) должен идти на автомат. Нейтраль (синяя) – минуя автомат на шину. Чтобы не путаться, при разводке сразу откладывайте в сторону синие и зелено-желтые жилы – их не трогаем, они идут на колодки. Всегда прозванивайте тестером: где фаза, а где ноль, особенно если цвета сбиты.

• Установка автомата в цепь, превышающую его номинал. Например, подключение 16-амперного автомата на линию электроплиты, где токи значительно выше. Автомат в таком случае будет постоянно срабатывать или даже может не успеть защитить проводку (если кабель сечением меньше требуемого – он будет греться). Как правильно: подбирайте автомат по нагрузке и сечению провода. На розетки – 16 А (при сечении меди 2,5 мм²), на свет – 10 А (сечение 1,5 мм²), на плиту/бойлер – 25–32 А (сечение 4–6 мм²) и т.д. Номинал автомата должен быть не больше допустимого тока линии по самому слабому звену.

Немало ошибок связано не столько с самим автоматом, сколько с организацией щита в целом. Например, неверно выполненное зануление, смешивание PEN и PE проводников, отсутствие разделения нулей разных УЗО – эти темы выходят за рамки данной статьи, но тоже критически важны. Если вы не уверены в своих знаниях – лучше проконсультируйтесь со специалистом или пригласите опытного электрика проверить вашу работу.
