Как работает УЗО: устройство, принцип действия и типичные ошибки

Я работаю инженером-электриком уже более 10 лет. За это время я установил и проверил десятки устройств защитного отключения (УЗО). Опираясь на свой опыт, объясню, что такое УЗО, каково его назначение и принцип работы УЗО на физическом уровне, из каких основных элементов оно состоит, а также какие типы УЗО бывают. Кроме того, расскажу, как проверить исправность устройства и как правильно его эксплуатировать, чтобы избежать типичных ошибок.

Принцип работы УЗО (дифференциальный ток утечки)

Принцип действия устройства защитного отключения основан на контроле баланса токов между фазным и нейтральным проводниками. В нормальном режиме ток в фазе равен току в нейтрали, поэтому магнитные поля в измерительном сердечнике взаимно компенсируются и датчик (дифференциальный трансформатор) не выдает сигнала. Если возникает утечка тока на землю (часть тока уходит через тело человека), баланс нарушается – разность токов создает во вторичной обмотке трансформатора напряжение, которое приводит в действие механизм отключения. УЗО мгновенно размыкает цепь питания, как только дифференциальный ток превышает порог (обычно 10, 30 мА и т.д.), отключаясь практически мгновенно и снижая риск поражения электрическим током.

Иногда УЗО называют реле утечки тока, поскольку его принцип работы основан на обнаружении утечки и мгновенном отключении линии при превышении допустимого значения.

УЗО – это дифференциальное реле: принцип работы такого устройства – постоянное сравнение токов в проводах линии с отключением питания при утечке, превышающей допустимый уровень. Важно понимать, что УЗО реагирует только на дифференциальный ток утечки, а не на перегрузку или короткое замыкание. Если замкнуть фазу на нейтраль напрямую (КЗ), разности токов не возникнет и УЗО не отключится. Для защиты от сверхтоков в цепи должен быть установлен автоматический выключатель.

Принципиальная схема УЗО: в нормальном режиме токи фазы и нуля равны, магнитный поток в тороидальном датчике равен нулю. При утечке части тока на землю (через тело человека, показано красным) возникает дисбаланс – датчик фиксирует разность токов и мгновенно отключает питание.

Принцип работы УЗО для бойлера ничем не отличается от обычного: оно реагирует на утечку тока через корпус водонагревателя. При повреждении ТЭНа или попадании влаги внутрь прибора возникает ток, уходящий в заземление. УЗО фиксирует эту утечку и мгновенно размыкает цепь, предотвращая поражение человека током или короткое замыкание. Именно поэтому установка УЗО на бойлер — важное требование безопасности.

Важно понимать, что принцип работы УЗО без заземления остаётся тем же — оно сравнивает токи в фазе и нуле. Однако при отсутствии заземления утечка может не образоваться до тех пор, пока человек сам не коснётся корпуса, замыкая цепь на землю. Поэтому заземление существенно повышает эффективность УЗО в быту.

Устройство УЗО (основные элементы)

Рассмотрим устройство защитного отключения и его работу — от трансформатора до расцепляющего механизма.

Фактически, УЗО представляет собой устройство дифференциального тока, которое контролирует дисбаланс между фазой и нейтралью и размыкает цепь при обнаружении утечки.

Чтобы понять, как работает УЗО на практике, рассмотрим его внутреннее устройство. Обычно УЗО состоит из следующих узлов:

• Дифференциальный трансформатор – тороидальный сердечник с обмотками, через который проходят фазный и нейтральный проводники. Он служит датчиком: при утечке (разнице токов) во вторичной обмотке появляется сигнал.

• Расцепляющее реле – механизм, отключающий питание при появлении сигнала утечки. В электромеханическом УЗО это поляризованное электромагнитное реле, напрямую приводящее в действие пружинный привод контактов. В электронном – небольшая плата с усилителем, которая при обнаружении утечки подает импульс на электромагнит. В обоих случаях результат один – силовые контакты размыкаются.

• Силовые контакты – основные контакты, через которые проходит ток нагрузки. В однофазном УЗО два контакта (фаза и нейтраль), в трехфазном – четыре (три фазы и нейтраль). Все контакты механически связаны и размыкаются одновременно при срабатывании.

• Кнопка “Тест” – проверочная цепь с резистором. При нажатии создается искусственная утечка тока между фазой и нейтралью (минуя трансформатор). Исправное УЗО должно сразу отключиться, что подтверждает его работоспособность.

Эти компоненты размещены в изолированном корпусе на DIN-рейку. На фотографии ниже показано, как выглядят внутренности УЗО:

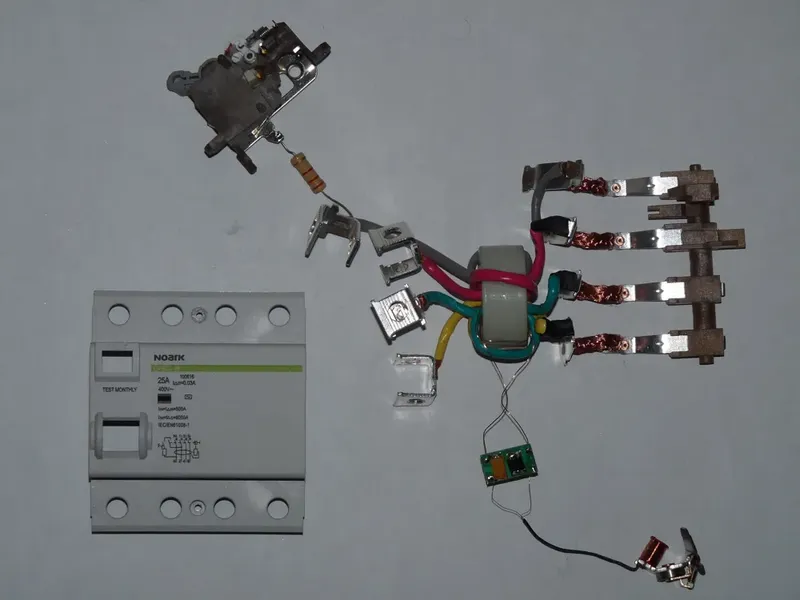

Внутреннее устройство 4-полюсного УЗО: в центре – тороидальный дифференциальный трансформатор (серое кольцо), справа – электромагнитный расцепитель (соленоид с медной обмоткой), снизу – электронная плата, слева – часть корпуса с рычагом включения и кнопкой “Test”. Медные шины соединяют входные и выходные контакты.

Электромеханическое и электронное УЗО: отличия

Конструктивно УЗО делятся на электромеханические и электронные. В чем же отличие электронного УЗО от электромеханического?

Электромеханическое УЗО сработает при утечке тока даже если внешнее напряжение отсутствует – энергия самой утечки приводит в действие механизм. Электронное УЗО же нуждается в рабочем напряжении для питания своей электронной схемы. Проще говоря, первому для срабатывания нужна лишь утечка, а второму – утечка и напряжение сети.

Это означает, что электромеханическое устройство обеспечивает защиту даже в аварийной ситуации типа обрыва нулевого провода, тогда как электронное в таком случае бесполезно. В моей практике был случай: в этажном щитке отгорел ноль, и при пробое фазы на корпус прибора электронное УЗО не отключилось (его схема была обесточена без нейтрали). После этого я всегда рекомендую на критических линиях ставить электромеханические УЗО.

Ниже кратко сравним эти типы:

Я рекомендую использовать электромеханические УЗО в ответственных местах (ванная, наружные розетки и т.д.), чтобы гарантировать срабатывание в любой ситуации. Электронные модели допустимы там, где обрыв нуля маловероятен и важна экономия.

Если говорить о так называемом автомате УЗО (или дифавтомате), то это устройство совмещает в себе функции УЗО и автоматического выключателя. Оно защищает как от утечки тока, так и от короткого замыкания или перегрузки.

Как работает автомат УЗО: в отличие от обычного УЗО, автомат УЗО (или дифференциальный автомат) совмещает в одном корпусе функции сразу двух устройств — автоматического выключателя и УЗО. Он отключает питание как при утечке тока, так и при коротком замыкании или перегрузке. Это удобно для защиты отдельных линий: например, кухни или санузла.

Классификация УЗО (типы, назначение, исполнение)

По виду тока утечки (тип): На корпусе УЗО указывается тип: AC, A, B или F.

• Тип AC – срабатывает только на утечки переменного синусоидального тока. Применим для простых цепей без электроники. Считается устаревшим, так как может не распознать импульсные утечки.

• Тип A – реагирует на утечки переменного и пульсирующего постоянного тока. Рекомендуется для современных сетей с электроникой (импульсные выпрямители, блоки питания и т.п.). Тип A сработает и при несинусоидальной форме утечки, тогда как тип AC может не отключиться.

• Тип B – обнаруживает утечки постоянного тока (плавно выпрямленного) помимо переменного. Применяется главным образом в промышленности (инверторы солнечных панелей, зарядные станции электромобилей, частотные приводы). Это четырехполюсные устройства, обеспечивающие полный спектр защиты.

• Тип F – относительно новый тип, рассчитанный на утечки переменного тока с высокочастотной составляющей. Используется для приборов с инверторными двигателями (стиральные машины, кондиционеры и др.), чтобы избежать ложных срабатываний. Тип F является промежуточным между A и B по возможностям.

В быту лучше выбирать УЗО типа A; тип AC можно использовать разве что для простой нагрузки (например, лампы накаливания). Типы B и F нужны только при особых условиях (например, зарядке электромобиля – применяется УЗО типа B).

По числу полюсов: Бывают двухполюсные УЗО (для однофазной сети 220 В: фаза + нейтраль) и четырехполюсные (для трехфазной сети 380 В: три фазы + нейтраль). В однофазном щите ставят 2-полюсное УЗО, в трехфазном – 4-полюсное, чтобы через дифференциальный трансформатор проходили все проводники данной цепи (кроме PE-заземления). Принцип работы при этом остается таким же.

По чувствительности (назначению): Различают УЗО по номиналу отключающего дифференциального тока (чувствительности). Наиболее распространены:

• 10 мА и 30 мА – для защиты людей от поражения током. 30 мА – стандартный порог в жилых помещениях (безопасный для человека кратковременный ток), 10 мА ставят в особо опасных зонах (ванны, детские).

• 100 мА и 300 мА – для противопожарной защиты. Такие устройства реагируют на более сильные утечки, которые могут длительно протекать через поврежденную изоляцию и вызвать нагрев и пожар. Для прямой защиты человека они не предназначены (порог слишком велик), зато могут отключить опасную утечку до того, как проводка загорится.

Бытовые vs промышленные УЗО: Устройства для бытового применения обычно рассчитаны на ток до 63 А и монтируются в стандартные электрощитки на DIN-рейку. Промышленные УЗО рассчитаны на большие номиналы (100 А и более). Часто они бывают селективного типа (с задержкой срабатывания, маркировка “S”) для каскадной защиты. В маркировке бытовых устройств обычно указан стандарт ДСТУ EN 61008-1:2019 (IEC 61008-1), а промышленных – IEC 60947-2.

 Сравнение некоторых популярных моделей УЗО.

Проверка работоспособности УЗО

Чтобы убедиться, что УЗО исправно и защитит в нужный момент, его надо периодически тестировать:

• Кнопка “Тест” – нажимайте эту кнопку примерно раз в месяц. Она имитирует утечку тока, и исправное УЗО должно сразу отключиться. Если реакции нет – прибор неисправен и требует замены.

• Проверка прибором – электрик может проверить УЗО специальным прибором (тестером), но такую проверку лучше доверить специалисту. При необходимости УЗО проверяют и измеряют параметры с помощью профессионального тестера. Также при проверке важно осмотреть схему подключения: нейтраль после УЗО не должна быть соединена с другими нейтралями – иначе возможны ложные срабатывания.

Регулярное тестирование (хотя бы нажатием кнопки) и правильный монтаж – залог надежной работы УЗО.

Частые ошибки и заблуждения

Несмотря на простоту концепции, вокруг УЗО есть несколько заблуждений:

• УЗО заменяет автоматический выключатель. УЗО не защищает от сверхтоков – ни от перегрузки, ни от короткого замыкания. Обязательно нужен отдельный автомат в цепи с УЗО.

• УЗО не работает без заземления. УЗО функционирует и без заземления, но без земли утечка может не проявиться до момента, пока человек не коснется прибора (не замкнет цепь на землю). Заземление обеспечивает путь утечки и гарантирует срабатывание защиты при повреждении изоляции.

• Одного УЗО достаточно на весь дом. Можно поставить одно устройство на всю квартиру, но при любом небольшом утечке вы останетесь без электроэнергии во всем доме. Лучше разделить нагрузку на несколько УЗО – по этажам или группам помещений – так надежнее и легче найти неисправную линию.

• Частые ложные срабатывания – значит, УЗО неисправно. Причиной отключений могут быть реальные утечки – например, износ изоляции водонагревателя – либо ошибки подключения (перемешанные нули). Если устройство регулярно “выбивает”, стоит пригласить специалиста для диагностики.
