Проблемы, ошибки и причины срабатывания УЗО

Введение

Меня часто спрашивают, почему выбивает УЗО и как найти причину этих внезапных отключений электричества. Говоря простыми словами, устройство защитного отключения (УЗО) следит за утечкой тока и отключает питание, если что-то пошло не так. Как опытный электрик, я сталкивался с самыми разными ситуациями – от банальных ошибок подключения до скрытых повреждений проводки. В этой статье я поделюсь своим опытом и знаниями: объясню, почему срабатывает УЗО, какие типичные ошибки приводят к ложным срабатываниям, и что делать, чтобы найти и устранить проблему. Буду говорить от первого лица, на понятном языке – так, чтобы материал был полезен и владельцу квартиры, и начинающему электрику.

Цель – помочь вам разобраться, почему УЗО отключается (иногда даже без видимой нагрузки), почему оно может не включаться обратно, как проверить его работу и как правильно действовать, если «выбивает» защитное устройство. Рассмотрим принцип работы УЗО, основные причины срабатывания (с примерами из практики), узнаем, как искать утечки тока и избегать ошибок при подключении. Также дам советы, когда пора заменить УЗО и в каких случаях лучше сразу обратиться к специалисту.

Как работает УЗО (коротко и по делу)

Для начала – кратко о принципе работы УЗО. Устройство защитного отключения постоянно сравнивает ток, уходящий по фазному проводнику, с током, возвращающимся по нулевому (нейтральному) проводнику. В нормальном режиме эти токи равны, и УЗО никак не вмешивается в работу сети. Но если появляется дифференциальный ток – иначе говоря, часть тока “утекает” в землю (например, через поврежденную изоляцию или тело человека) – то на входе и выходе устройства возникает разница. Достигнув порогового значения (обычно 30 мА для защиты людей), эта разница заставляет механизм мгновенно отключить питание. Происходит это очень быстро (за доли секунды), предотвращая поражение электрическим током или возгорание проводки.

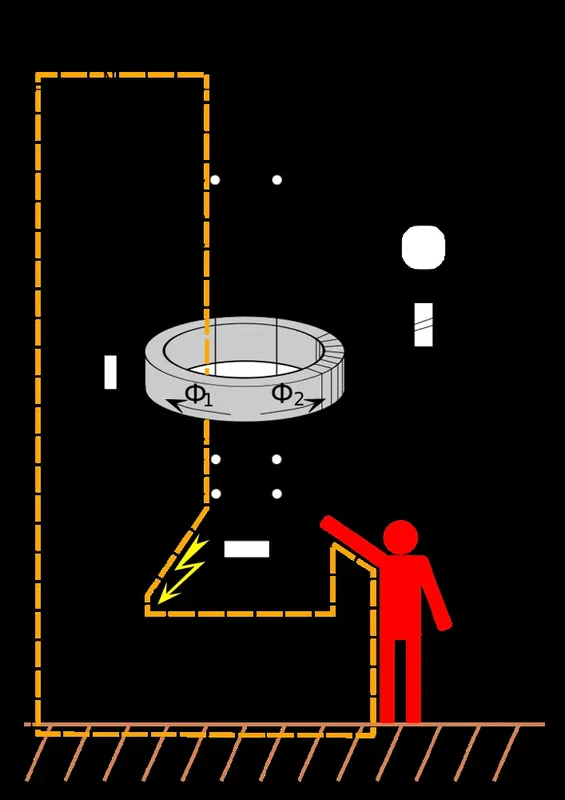

Принцип работы УЗО: ток в норме проходит через тороидальный датчик (серое кольцо) и возвращается обратно, создавая взаимно компенсированные потоки Φ1 и Φ2. При утечке (желтая молния) часть тока уходит через землю (оранжевый контур) – возникает дисбаланс, который фиксируется устройством и приводит к отключению питания.

Важно понимать: УЗО реагирует именно на утечку тока. Оно не защищает от перегрузки или короткого замыкания между фазой и нулем – для этого служат автоматические выключатели (автоматы). Поэтому в щитке УЗО обычно устанавливается вместе с автоматом. Также учтите, что УЗО срабатывает только при замыкании на землю. Если человек одновременно коснётся фазы и нуля (минуя землю), то дифференциальный ток не возникнет и защита не сработает – это одна из причин, почему важна система заземления. Но во многих случаях утечка происходит именно на землю, и тут-то УЗО спасает жизнь или имущество.

Наконец, на каждом УЗО есть кнопка “Тест”. При нажатии этой кнопки через устройство искусственно пропускается небольшой ток утечки, и исправное УЗО должно немедленно отключиться. О проверке и правильной эксплуатации мы поговорим далее, но имейте в виду: регулярное тестирование – залог того, что ваша защитная автоматика действительно работает, а не просто занимает место в щитке.

Основные причины срабатывания УЗО

Почему же УЗО выбивает? Реальных причин несколько, и важно отличать нормальное срабатывание (когда устройство действительно предотвратило опасность) от ложных тревог. Ниже перечислю основные причины, по которым УЗО может отключать электричество, с пояснениями и примерами из моей практики.

1. Утечка тока на землю из-за повреждения изоляции. Это самая распространённая причина. Если в проводке или внутри прибора нарушена изоляция, ток частично уходит на заземленные части или в землю, минуя нейтраль – вот причины срабатывания УЗО, которые заложены конструктивно. Например, со временем проводка стареет: трескается изоляция, особенно на местах скруток или в сыром помещении, и возникает утечка. У меня был случай: выбивало УЗО без нагрузки, когда ничего не включено. Оказалось, что при недавнем ремонте рабочие просверлили стену и слегка повредили кабель в ней – изоляция пробита, ток утекал в бетон. УЗО “чует” даже небольшую утечку и сразу размыкает цепь. Еще пример: старенький холодильник периодически отключал УЗО – внутри, от постоянной вибрации компрессора, провод перетерся о металлический корпус. Получилось замыкание фазы на корпус, и как только корпус коснулся заземления – сработала защита. В обоих случаях ремонт изоляции (перетяжка нового провода) решил проблему.

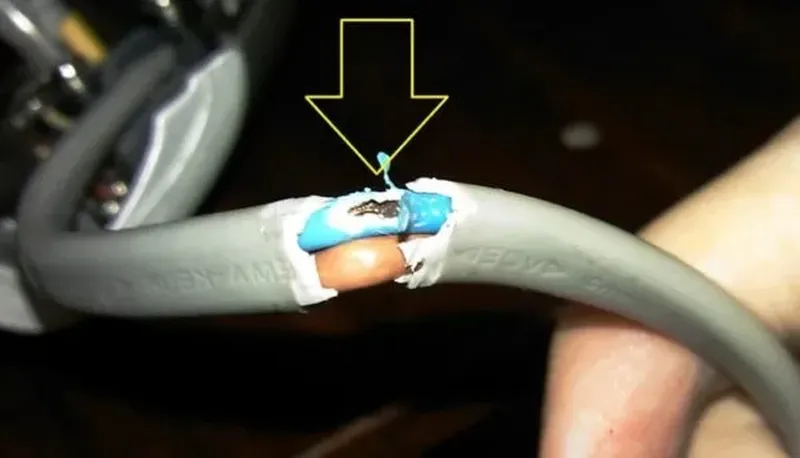

Повреждение изоляции кабеля – одна из частых причин утечки. На фото провод внутри прибора протерся, оголив жилы (указано стрелкой), что привело к току утечки на корпус. УЗО в таких ситуациях мгновенно размыкает цепь.

2. Попадание влаги или воды. Вода – отличный проводник, поэтому если электропроводка или оборудование намокли, УЗО срабатывает почти гарантированно. Сырость в распределительной коробке, затопленный погреб с погружным насосом, протечка на бойлер или стиральную машину – все это может вызвать утечки тока на землю. К примеру, однажды у клиента выбивало УЗО при включении бойлера после долгого простоя. Мы обнаружили конденсат внутри нагревателя: вода подтекала на клеммы, и при нагреве происходил пробой на корпус. Стоило просушить и устранить течь – проблема исчезла. Если у вас сработало УЗО после дождя или когда включаете садовый насос, первым делом проверьте на влагу розетки, кабели и приборы.

3. Неисправность бытового прибора (утечка через прибор). Часто виновником оказываются конкретные устройства. Классика жанра – срабатывает УЗО при включении стиральной машины. Причина может быть в самом агрегате: нарушена изоляция тэна (нагревательного элемента) или двигателя, из-за чего часть тока уходит на заземленный корпус техники. Если стиралка старая, со временем изоляция ее проводки и элементов деградирует. Современные приборы (компьютеры, телевизоры, СВЧ-печи) имеют фильтры с конденсаторами между сетью и землей – они пропускают крошечный ток утечки на корпус. По одному такому току УЗО не сработает, но суммарно от нескольких приборов утечки складываются. В моей практике был случай: после подключения нового компьютера в офисе начало периодически выбивать общее УЗО. Оказалось, что в сети без заземления фильтры двух ПК и принтера давали суммарно около 20–25 мА утечки на “землю” (через нулевой провод и радиаторы отопления). Решение – провести заземление рабочих мест и установить отдельное УЗО на группу с компьютерами. Совет: если УЗО выбивает при включении какого-то конкретного прибора (чайника, утюга, обогревателя и т.п.), не игнорируйте это. Скорее всего, у прибора пробой на корпус. Пока работает УЗО, ток утечки небольшой, но прикосновение к такому устройству может закончиться ударом током. Не пользуйтесь им, пока не отремонтируете или не замените проблемный аппарат.

4. Касание человеком проводов под напряжением. В идеале УЗО должно срабатываться только при утечках и защищать нас. Если вы случайно коснулись оголенного фазного провода, часть тока пройдет через ваше тело в землю. Дифференциальный трансформатор УЗО тут же заметит потерю тока и обесточит линию за считанные миллисекунды. В этом и состоит основное предназначение устройства – спасти человека от поражения током. В реальной жизни такое срабатывание обычно разовое и явно связанное с действиями (например, ударило током при подключении люстры – выбило УЗО и спасло). После этого, конечно, нужно устранить причину – оголенный провод, неправильное подключение, и т.д. Если человека ударило током, и УЗО отключилось – это нормальное срабатывание защиты. Убедитесь, что с пострадавшим все в порядке, и исправьте неисправность, которая к этому привела.

5. Суммарные утечки и перегрузка по дифференциальному току. Иногда УЗО срабатывает не из-за одной крупной утечки, а из-за суммы многих маленьких. Как упоминалось, современные приборы могут иметь незначимые утечки тока (единицы мА) в норме – через фильтры, емкости, длинные линии кабеля. Если у вас одно УЗО стоит на весь дом и много подключено техники, утечки складываются. Достигнув порога (например ~30 мА), УЗО срабатывает даже без явной аварии. Это можно принять за “ложное” срабатывание, хотя по сути устройство делает свою работу. Решение – разделить нагрузку на несколько зон с отдельными УЗО или поставить УЗО с более высоким номиналом утечки (скажем, 100 мА на вводе, а 30 мА на группах). В квартирах без заземления тоже бывают нюансы: корпуса приборов “висят” на половине сетевого напряжения относительно земли через емкости фильтров, и прикосновение к ним вызывает небольшое покалывание. При подключении заземления эти токи пойдут в землю и могут суммироваться на УЗО.

6. Скачки напряжения и внешние факторы. В редких случаях качественное УЗО может срабатывать без видимой причины из-за внешних воздействий. Например, известно, что некоторые модели УЗО и дифавтоматов склонны к ложным срабатываниям ночью, когда напряжение в сети поднимается выше нормы. Также мощные импульсные помехи (например, при грозе или сварочных работах поблизости) способны вызвать срабатывание защиты. Если УЗО отключилось синхронно с грозовым разрядом или скачком в электросети, а потом спокойно включилось обратно – возможно, сработала именно эта защита от перенапряжения. Разово это не страшно. Но если подобные отключения регулярны, стоит проверить качество заземления и, возможно, заменить УЗО на модель с помехоустойчивостью (например, тип AC/A selective и т.д.).

7. Неисправность самого УЗО. Наконец, сама автоматика тоже не вечна. Поломка внутри УЗО способна приводить к ложным срабатываниям. Например, если сломался механизм включения – ослабла пружинка или защелка – устройство может произвольно выбивать при вибрации или нагреве. Попадание пыли и влаги внутрь корпуса УЗО может вызвать утечки внутри него же – парадокс, но бывает и такое, особенно если щиток на улице или в сыром подвале. В подобной ситуации УЗО может срабатывать без нагрузки, даже когда сеть отключена (реально был случай: сырая пыль внутри создала путь между фазным и нейтральным клеммами УЗО, устройство “видело” утечку и не хотело включаться). Если вы исключили все внешние причины, а УЗО продолжает некорректно отключаться – возможно, оно неисправно. Как проверить и подтвердить это – расскажу дальше.

8. Срабатывает УЗО при включении света. В редких случаях УЗО срабатывает при включении света. Это может быть связано с утечкой тока в проводке освещения — например, из-за поврежденной изоляции в распределительной коробке или накопившейся влаги в выключателе. Особенно часто это проявляется в ванных комнатах или на даче.

Важный вывод: когда срабатывает УЗО при нагрузке или без таковой – оно делает это не “просто так”. Либо есть реальная утечка/авария, либо какой-то системный сбой. Ниже мы разберем, как понять причину и что делать, а также типичные ошибки, из-за которых УЗО может выбивать.

Почему УЗО не включается

Иногда проблема проявляется так: УЗО сработало и выбило, а при попытке его включить назад рычаг не фиксируется – УЗО не включается. То есть щелкаем тумблер, а он сразу отбивает вниз, не подавая питание. Давайте разберем, почему так бывает.

1. Не устранена причина утечки. Самая частая ситуация – УЗО продолжает видеть утечку тока и поэтому сразу отключается снова. Представьте: произошло замыкание фазы на корпус прибора, УЗО выбило. Если неисправность (утечка) никуда не делась, то при каждом повторном включении дифавтомат тут же срабатывает, зачастую мгновенно. Что делать: обесточьте все подключенные приборы. Выдерните вилки из розеток, выключите свет, отключите все, что питалось через этот УЗО. Затем попробуйте снова поднять рычаг. Если теперь УЗО включается нормально – значит, утечка связана с одним из приборов или линий. Подключайте их обратно по одному, чтобы вычислить виновника. Часто таким методом находится, например, тот самый протекающий бойлер или поврежденный удлинитель, который и не давал включиться защите.

Если же даже при отключенной всей нагрузке УЗО не держится и сразу выбивает – переходим к следующим возможным причинам.

2. Ошибка в подключении нейтрали или заземления. После монтажа или изменений в щите часто случается такая ошибка: ноль (N) и земля (PE) где-то соединены вместе на стороне нагрузки. Это грубое нарушение: после УЗО нейтральный проводник нигде не должен контактировать с землей. Если же контакт есть (например, в розетке новичок перепутал ноль с землей или скрутил их вместе, думая, что “так надежнее”), то УЗО будет выбивать сразу, даже без нагрузки. Механизм тут такой: часть тока утекает в землю по PE-проводнику, минуя ноль, и устройство видит дисбаланс. В результате УЗО вообще не может включиться – его мгновенно выбивает при попытке взвода. Я как-то выезжал на заявку: люди самостоятельно подключили новую розетку на кухне, после чего не смогли включить УЗО – сразу щелкает. Осмотр показал, что в розетке синяя и желто-зеленая жилы были скручены вместе (перепутали рабочий ноль с землей). Разъединили и подключили правильно – проблема решена. Вывод: если УЗО не работает после подключения нового оборудования или розетки – первым делом проверьте, правильно ли разведены провода N и PE, нет ли перемычек между ними там, где не нужно.

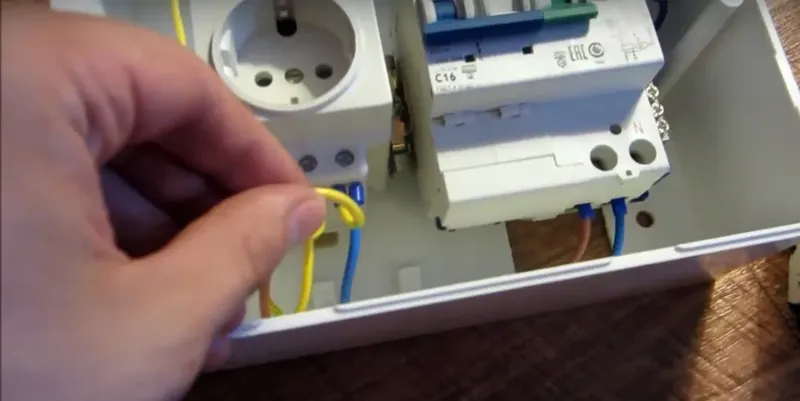

Категорически нельзя соединять нейтраль (N, обычно синяя жила) с землей (PE, желто-зеленая) после УЗО. Такая ошибка подключения приводит к тому, что УЗО выбивает сразу при включении. На фото имитируется неверное соединение N и PE – результатом будет мгновенное срабатывание защиты.

Другая похожая ошибка – неполнофазное подключение УЗО. Это когда фазу пустили через УЗО, а нейтраль по ошибке напрямую (мимо устройства). В таком случае при включении нагрузки ток “уходит” через фазу через УЗО, а возвращается в обход – дифференциал, и устройство срабатывает. Причем интересный момент: без нагрузки такое УЗО будет во включенном состоянии (ведь токов нет), и даже кнопка “Тест” может работать, а как только включить лампочку – сразу выбьет. Если ваш УЗО срабатывает при малейшей нагрузке и вы недавно собирали схему – вероятно, где-то допущен такой обрыв нейтрали через устройство. Решение – правильно пропустить и нейтраль тоже через УЗО (на его выход), тогда токи будут учитываться корректно.

3. Сломался механизм УЗО. Бывает и так: снаружи все нормально, нагрузки отключены, а устройство все равно физически не взводится. Возможна внутренняя поломка – например, дефект защелки или рычага. В таких случаях УЗО может вообще не удерживаться во включенном положении. Проверьте простой метод: слегка постучите рукояткой отвертки по корпусу УЗО (естественно, все автоматы при этом выключите, чтобы на УЗО не было напряжения). Если рычаг самопроизвольно отщелкивается от легкого удара – механическая неисправность налицо. Неисправное УЗО придется заменить, ремонту оно обычно не подлежит.

4. Внутренние утечки внутри устройства. Редкий случай – из-за скопившейся пыли или влаги внутри самого УЗО у него мог образоваться ток утечки на внутренние элементы. Тогда он воспринимает собственную “грязь” как утечку и отключается. Такое возможно, если щит длительное время открыт, в сырых помещениях, либо при заводском браке. Попытаться восстановить работу можно, просушив устройство (например, аккуратно демонтировать и оставить в теплом месте, чтобы влага испарилась). Но чаще надежнее сразу поставить новый прибор. В любом случае, если все внешние факторы исключены, а УЗО все равно не держится во включенном состоянии – не мучайте его, замените.

5. Одновременное включение нескольких групп УЗО. Этот пункт скорее для сложных щитов с двумя и более УЗО. Если нейтрали разных УЗО перепутаны между собой, то при попытке включить оба, они будут мешать друг другу и выбивать (каждый “видит” чужой ток). Поэтому включить по отдельности их можно, а вместе – нет. Это уже задача электрика – правильно раскидать нейтральные провода по своим группам.

Иногда не включается УЗО на бойлере — особенно после длительного простоя. Причиной может быть остаточная влага в корпусе нагревателя или пробой на корпус. Проверьте прибор, отключите его от сети и попробуйте включить УЗО — если оно включилось, причина именно в бойлере.

Что делать, если УЗО не включается: Алгоритм такой – выключить все автоматы и приборы (убрать нагрузку), попробовать включить УЗО “вхолостую”. Если выбивает – проверять проводку и подключение нейтрали/PE, а также само УЗО (механически). Если без нагрузки входит, а с нагрузкой – выявлять проблемную линию или устройство. Дальше мы детально рассмотрим проверку УЗО и поиск утечек.

Как отключить УЗО вручную? Просто опустите рычаг вниз — это разомкнёт цепь. Учтите, что отключённое УЗО не обеспечивает никакой защиты: питание полностью снято с защищаемой линии. Используйте это только при необходимости ремонта, замены прибора или диагностики утечки.

Как проверить УЗО

Любое защитное устройство требует периодической проверки. УЗО не исключение – его работоспособность жизненно важна. Вот что и как нужно проверять:

1. Тест с помощью штатной кнопки “Тест”. На лицевой панели УЗО обычно есть кнопка с маркировкой “T” или надписью “Тест”. Она специально предназначена для имитации утечки тока. Как проверить УЗО на срабатывание: раз в месяц (или хотя бы раз в квартал) при наличии напряжения в сети нажимайте эту кнопку. Исправное устройство должно мгновенно отключиться – щелк, рычаг вниз, питание снято. Таким образом вы убеждаетесь, что механика и датчик УЗО в порядке. После теста просто включите его обратно вручную. Важно: проверку лучше делать, когда отключение не нанесет ущерба (например, не идет запись важного TV-шоу или работа компьютера). И конечно, если УЗО не сработало от кнопки “Тест” – это тревожный звонок! Либо сломана сама кнопка (такое бывает от пыли или если нажимать слишком сильно), либо неисправен механизм расцепления. В любом случае, устройство, которое не прошло самотестирование, нельзя считать надежным – его надо диагностировать или менять.

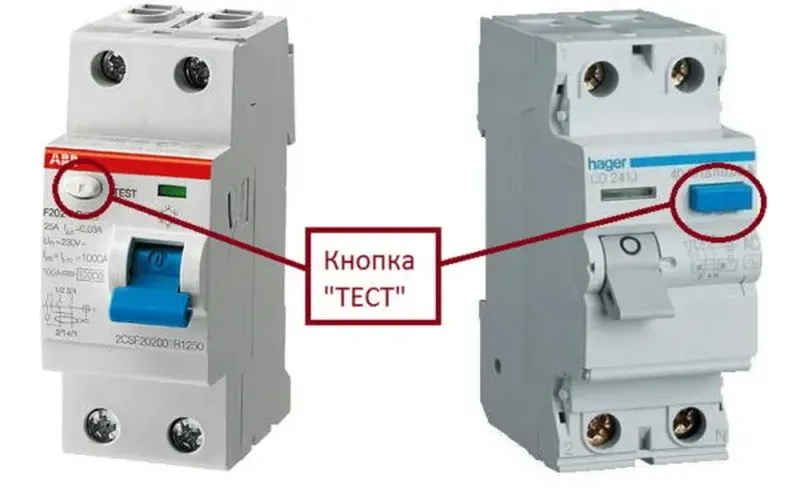

Кнопка «Тест» на корпусе УЗО (обычно другого цвета – на фото выделены красным и синим) служит для проверки. При нажатии создается искусственный ток утечки, и исправное УЗО должно мгновенно отключиться.

2. Визуальный осмотр и механика. Помимо кнопки, обращайте внимание на сам рычаг и корпус УЗО. Он должен четко фиксироваться во включенном положении и не “болтаться”. Если рычаг ведет себя странно (туго ходит или наоборот слишком легко отщелкивается), это повод насторожиться. Также осмотрите клеммы и контакты – нет ли следов гари, нагрева, трещин на корпусе. Иногда видно почернение пластика около винтов – это значит, контакт грелся (плохой зажим провода). Такой нагрев может повредить внутренности. УЗО, имеющее видимые повреждения или следы горения, лучше заменить, даже если оно пока работает.

3. Проверка током утечки (профессиональный метод). Специалисты-электрики используют специальные приборы – мегаомметры, токовые клещи с функцией измерения дифтока, или тестеры УЗО. С их помощью можно измерить фактический ток утечки, при котором срабатывает УЗО, и время срабатывания. Обычно для бытового УЗО 30 мА срабатывание должно происходить в диапазоне 15–30 мА и менее чем за 30 мс (для тока 150 мА – менее 40 мс, согласно ГОСТ). Если показатели не укладываются (например, УЗО “дергается” уже при 5–10 мА, или наоборот держит до 40 мА), то прибор неисправен или неправильно подобран. Такие тонкости проверит уже электрик с оборудованием. Но для рядового пользователя достаточно увериться кнопкой “Тест”, что устройство вообще отключается.

4. Проверка схемы подключения. Если у вас есть подозрение, что УЗО не работает как надо, убедитесь, что оно правильно подключено. Часто бывает, что неопытные монтажники путают вход и выход, или ноль цепляют мимо. В результате либо УЗО вообще бесполезно (если нейтраль обошла трансформатор), либо тест не работает. Например, ошибка, когда входной ноль пустили сразу на нулевую шину, а оттуда на выход УЗО – при такой схеме кнопка “Тест” не реагирует, хотя само устройство во включенном состоянии. Исправить это может только правильное перекоммутирование проводов. Поэтому, если сомневаетесь, лучше пригласить специалиста проверить щиток.

Некоторые радиолюбители используют нестандартный метод: проверка УЗО батарейкой. К примеру, 9-вольтовую "Крону" подключают через резистор между фазой и "землёй". Такой способ имитирует утечку, но его стоит использовать только при отсутствии штатной кнопки и понимании электротехники — он небезопасен для неопытных пользователей.

Подведем итог: проверить УЗО можно самостоятельно нажатием кнопки “Тест” – это имитация срабатывания. Делайте так регулярно, чтобы убедиться, что ваш защитник на посту. Если же есть предположение о неполадке (УЗО не срабатывает или, наоборот, срабатывает при слишком малых токах), нужна более глубокая диагностика и вероятно замена устройства.

Как проверить УЗО водонагревателя мультиметром? Отключите бойлер от сети, установите мультиметр в режим измерения сопротивления, подключите щупы между фазой и корпусом прибора. Если прибор показывает малое сопротивление (менее 1 МОм), в нагревателе есть утечка — это вызывает срабатывание УЗО. Также можно проверить ТЭН напрямую.

Как найти утечку тока

Допустим, УЗО сработало и продолжает выбивать – надо найти, где происходит утечка или короткое на землю. Расскажу пошагово, как я обычно ищу причину срабатывания УЗО без очевидной причины:

Шаг 1: Локализуем проблему – прибор или проводка?
Как уже упоминалось, сначала отключаем от проблемной линии все приборы и потребители. Если после этого УЗО включилось и не выбивает, значит, причина утечки в одном из приборов. Далее подключаем их по одному. Например, вставили вилку холодильника – бах, выбило. Всё, виновник найден. Если же без нагрузки УЗО все равно отключается без нагрузки, то дело не в приборах, а в стационарной проводке или в самом УЗО.

Шаг 2: Проверяем само УЗО.
Когда линия обесточена, легонько постучите по корпусу, подвигайте рычажок (конечно, соблюдая безопасность). Если выбивает даже без подключения к сети (такое возможно, если механизм на грани) – возможно, проблема в самом аппарате (см. раздел «Почему УЗО не включается» выше). Но чаще все-таки при снятой нагрузке УЗО будет стоять включенным.

Шаг 3: Ищем утечку в проводке.
Если все приборы отключены, а УЗО падает при подаче питания – скорее всего, где-то в скрытой проводке утечка. План действий:
– Осмотрите проблемную линию. Не поврежден ли где кабель? Вспомните, не забивали ли вы гвозди, не сверлили ли стены недавно? Механическое повреждение провода – одна из частых причин утечки. Если да – место повреждения лучше найти и заменить участок провода.
– Влага и изоляция. Проверьте распределительные коробки – сухо ли внутри, не окислились ли скрутки. Старую изоляцию в местах соединений стоит обновить изолентой или термоусадкой. В старых домах, где проводке 30-40 лет, изоляция может разрушаться от времени. Тогда утечки носят непредсказуемый характер – сегодня сработало, завтра нет. Решение одно – полная замена старой проводки, тут «магического» исправления не существует.
– Отсоединяйте участки цепи. Метод половинного деления: отключайте поочередно группы проводов, идущих от щита. Например, отсоедините ноль проблемной линии от шины – попробуйте включить УЗО (осторожно: фаза есть, но цепь разомкнута). Если не выбивает – значит утечка на отключенном участке. Так, шаг за шагом, можно сузить зону поиска – вплоть до конкретной коробки или отрезка провода.

Шаг 4: Проверьте специальные случаи.
Есть некоторые источники утечек, о которых не сразу подумаешь:
– Теплые полы. Электрический теплый пол, особенно старый или поврежденный, может дать утечку на землю под плиткой. Если он подключен через УЗО – попробуйте отключить его полностью.
– Наружные и садовые линии. Уличное освещение, насосы, бани – все, что на улице или в сыром месте, подозревайте в первую очередь. Погружные насосы со временем разгерметизируются и бьют на корпус. Провода на улице могут быть повреждены погодой или животными.
– Розетки с детьми и домашними животными. Необычный случай: у знакомых котенок перегрыз провод настольной лампы – появился пробой на землю, выбивало УЗО при включении лампы. Так что осмотрите и внешний вид шнуров приборов.

Шаг 5: Если нашли подозрительный прибор.
Предположим, опыт показал, что УЗО срабатывает при включении стиральной машины (или бойлера, или другого конкретного устройства). Ваши действия:
– Не трогайте руками корпус этого прибора, пока он подключен – помним, что там может быть напряжение на корпусе! Сначала обесточьте.
– Осмотрите вилку и шнур – нет ли повреждений, влаги. Иногда простая замена кабеля питания решает проблему (например, у утюга перегнулся шнур и пробивает).
– Если с проводом все ок, причина внутри прибора. В стиральной машине это часто нагревательный элемент: со временем накипь и коррозия приводят к утечке тока в воду. В водонагревателях аналогично. В холодильниках – мотор-компрессор или нагреватель разморозки. В любом случае, нужна диагностика и ремонт прибора (замена пробитого элемента, сушка или чистка от влаги). До устранения неисправности прибор лучше не включать – УЗО отключается не просто так, игнорировать его нельзя.

Если самостоятельно не удалось найти источник утечки, стоит вызвать специалиста-электрика. Опытный мастер с измерительными приборами быстро вычислит проблему. Но в большинстве случаев методичное отключение устройств и осмотр проводки позволяют обнаружить виновника даже своими силами.

Подытожим: поиск причины выбивания УЗО сводится к поэтапной проверке – отключить всё и включать по одному, отсечь части цепи, осмотреть на повреждения. Терпение и внимательность – и вы локализуете проблему. Помните, что безопасность превыше всего: если не уверены в своих навыках, лучше доверить диагностику профессионалу.

Типичные ошибки подключения

Рассмотрим основные ошибки при подключении и эксплуатации УЗО, из-за которых устройство неправильно работает или срабатывает без причины. Зная их, вы легко сможете избежать проблем при установке.

Ошибка 1: Объединение нейтрали и земли (N и PE) на выходе УЗО.
После УЗО нельзя объединять рабочий ноль и защитный проводник. Новички иногда соединяют их на розетке для “надежности”, что приводит к мгновенному срабатыванию устройства. Нейтраль и земля должны быть объединены только до УЗО. Если не уверены — пригласите электрика проверить разводку.

Ошибка 2: Нагрузка подключена в обход УЗО.
Если провести через УЗО только фазу, а нейтраль пустить мимо него, прибор будет отключаться при включении любой нагрузки. Всегда подключайте оба проводника — фазу и нейтраль — через УЗО.

Ошибка 3: Перепутаны вход и выход на УЗО.
Иногда путают вход и выход, особенно с нулевыми проводами. В результате “тест” не работает, и УЗО выключается при нагрузке. Проверьте маркировку и схему.

Ошибка 4: Объединение нейтралей разных УЗО.
Нейтрали от разных УЗО нельзя объединять — это приводит к ложным срабатываниям обоих устройств. Маркируйте и разделяйте нейтрали для каждой группы.

Ошибка 5: Нет автомата перед УЗО или неверная селективность.
УЗО не защищает от сверхтоков — перед ним обязательно нужен автомат. Хуже, если ставить одинаковые УЗО последовательно: при утечке отключатся оба. Делайте вводной УЗО с большим номиналом, а групповые — с меньшим.

Ошибка 6: Игнорирование заземления.
УЗО работает и без заземления, но защита будет неполной — утечка обнаружится только при касании человеком. Для безопасности обязательно нужен PE-проводник. УЗО — не замена заземления!

Перед первым включением обязательно проверьте схему: оба провода проходят через УЗО, нули — раздельно для каждого устройства, и ни один ноль после УЗО не соединён с землёй. Если есть сомнения — доверьте работу специалисту.

Когда стоит заменить УЗО

Устройство защитного отключения – сложный электромеханический прибор, и, как любая техника, оно может выйти из строя. Рассмотрим ситуации, когда УЗО пора заменить на новое:

• УЗО не срабатывает при тесте. Нажимаете кнопку “Тест”, а реакции нет – либо щелкает, но не отключается. Это явный признак неисправности. В такой ситуации нельзя полагаться на устройство – меняйте без раздумий. Возможно, заклинила кнопка или сломалась внутренняя цепь имитации утечки, но проверить в бытовых условиях сложно. Новое УЗО гарантирует защиту, а старому больше доверия нет.

• Механизм не фиксируется (не включается). Если рычаг постоянно выбивает и вы уверены, что причина не во внешней утечке – вероятно, сломалась механика (защелка, пружина). Как мы обсуждали, после диагностики (постукивания) становится ясно, что УЗО просто не держит включение. Такое устройство надо заменить, причем чем скорее, тем лучше – оно фактически не работает по назначению.

• Частые ложные срабатывания. Допустим, у вас новое УЗО, все подключено правильно, утечек нет, а оно время от времени ложно выбивает (например, раз в несколько дней ни с того ни с сего). Попробовали повысить помехоустойчивость, проверить напряжение – безрезультатно. Тогда, возможно, брак или деградация самого устройства. Я сталкивался с ситуацией, когда недорогой УЗО китайского производства начал срабатывать от любого скачка напряжения. Заменили на брендовое устройство – проблема ушла. Надежность и ресурс УЗО зависят от качества – поэтому при подозрительном поведении лучше поставить заведомо исправный экземпляр.

• После токового удара или аварии. Если произошло серьезное событие – например, сильный скачок напряжения, удар молнии в сеть, или длительная перегрузка – УЗО могло пострадать. Внутренний трансформатор и электроника чувствительны к экстремальным режимам. Бывает, после грозы УЗО начинает “глючить” или не держит нагрузку. В таких случаях, даже если внешне все нормально, стоит заменить устройство. Это как ремень безопасности после аварии – лучше установить новый.

• Физическое старение. УЗО – не лампочка, он не перегорает внезапно по ресурсу, но со временем механическая часть изнашивается. Если вашему прибору уже 15-20 лет, и особенно если он много раз срабатывал, задумайтесь о профилактической замене при ближайшем ремонте. Новые модели более чувствительные и быстрые, соответствуют актуальным стандартам. Старый же может закиснуть от пыли или окислиться внутри. Кроме того, прогресс не стоит на месте: возможно, имеет смысл заменить обычное УЗО на дифференциальный автомат (совмещающий функции УЗО и автомата).

Вывод: менять УЗО следует при малейших сомнениях в его работоспособности. Цена устройства несоизмеримо меньше потенциального ущерба от несработавшей защиты. Если тест не проходит, механизм не держится, или устройство ведет себя странно – смело заменяйте. И, конечно, после монтажа нового УЗО обязательно проверьте его на срабатывание кнопкой «Тест».

Вывод

УЗО – ваш молчаливый страж от утечек тока. Когда УЗО срабатывает, оно сигнализирует: "В сети что-то не так". Наша задача – прислушаться к этому сигналу и принять меры. В этой статье я постарался подробно объяснить, почему отключается УЗО, как отличить ложное срабатывание от настоящей опасности и что делать в разных случаях. Повторюсь основные тезисы:

• Если выбило УЗО – не игнорируйте. Всегда ищите причину: будь то неисправный прибор, вода где не надо, или банально перепутанный провод. Устройство не будет выключаться просто так, без причины.

• Регулярно проверяйте УЗО. Раз в месяц нажать кнопку “Тест” – дело пяти секунд, а вы будете уверены, что защита работает. Это простое действие может однажды спасти жизнь или имущество.

• Избегайте ошибок в монтаже. Правильная схема – залог того, что УЗО не будет “глючить”. Разделяйте ноль и землю, не подключайте ничего в обход. Если сами не разбираетесь – поручите сборку щита профессионалу.

• Не бойтесь звать специалистов. Электрика – не та область, где стоит действовать методом проб и ошибок, особенно без должных знаний. Лучше заплатить за диагностику, чем потом устранять последствия пожара или ударов током.

В конечном счете, УЗО – очень надежное и полезное устройство, когда с ним все в порядке. Я всегда говорю клиентам: пусть лучше десять раз будет ложная тревога, чем один раз не сработает настоящая защита. Поэтому доверяйте своему УЗО, своевременно проверяйте и обслуживайте его. Надеюсь, мои советы помогли вам разобраться с проблемами и ошибками, связанными с устройствами защитного отключения. Берегите себя и свой дом, и пусть электрооборудование работает безопасно!

Автор статьи: Задать вопрос эксперту

Сергей Бондарь

Практикующий электрик с более чем 10-летним опытом работы. Специализируется на подборе и установке электросистем, автоматических выключателей, УЗО и распределительных щитов. Проводит консультации по вопросам безопасной эксплуатации электрических устройств, ремонта и диагностики электрооборудования.
