Разрядники и УЗИП: что это такое, зачем нужны, как выбрать и применять

Введение: почему важна защита электросети

Перепады и всплески напряжения в электросети способны не только сократить срок службы, но и полностью вывести из строя бытовую технику и электронику. В условиях современной технически насыщенной среды, когда каждый дом содержит десятки электронных устройств, надежная система защиты от перенапряжений становится критически важной.

Для предотвращения подобных аварийных ситуаций применяются специальные устройства: разрядники и устройства защиты от импульсных перенапряжений (УЗИП). Эта статья подробно и профессионально разъяснит, что представляют собой эти приборы, принципы их работы, классификации, а также даст практические советы по грамотному выбору и применению защитных решений.

Назначение разрядников и УЗИП

В каждой электросети возможны опасные кратковременные перенапряжения, называемые импульсными всплесками. Их природы различны, но последствия всегда схожи – повреждение или выход из строя дорогостоящей техники.

Основные причины появления импульсных перенапряжений:

• Атмосферные явления (грозовые разряды, близкие удары молнии, попадание молнии в линию электропередач);
• Коммутационные процессы на электроподстанциях и в сети (включение или отключение крупной нагрузки);
• Аварийные режимы (обрыв фазного провода, короткое замыкание);
• Электростатические разряды и помехи, вызванные работой электрооборудования.

Для защиты от подобных событий используются ограничители перенапряжения. Это устройства, которые моментально отводят избыточный заряд в землю, не позволяя опасному напряжению достичь ваших электроприборов.

Простой пример: сетевые фильтры

Многим знаком бытовой сетевой фильтр – удлинитель с защитой от скачков напряжения. Внутри него обычно находится варистор и предохранитель – простейший вариант УЗИП для отдельных устройств. Однако полноценную комплексную защиту всего дома или офиса обеспечивают только полноценные разрядники и УЗИП, которые устанавливаются непосредственно в электрощит.

Как работают разрядники и УЗИП

Действие устройств защиты от перенапряжений напоминает работу предохранительного клапана: защита остается пассивной до момента, пока напряжение не превысит установленный безопасный порог.

Пошагово этот процесс выглядит так:

1. Во время штатной работы сопротивление устройства высокое – ток не течет через защитный путь.
2. При превышении допустимого уровня УЗИП или разрядник почти мгновенно снижает свое сопротивление, формируя короткий путь (шунт) для тока на заземление.
3. Опасный импульс уходит в заземляющую систему, после чего устройство возвращается в рабочее (“дежурное”) состояние.

Технологии исполнения УЗИП:

• Искровые разрядники: основаны на газовом или воздушном промежутке. При высоком напряжении происходит пробой зазора – искра уходит в землю через защитный контур.
• Варисторные УЗИП: в основе – нелинейный резистор (варистор), который после достижения порогового значения “открывается” (становится проводником), замыкая импульсный ток на землю.
• Комбинированные схемы: современные исполнения совмещают оба принципа для более надежной работы при широком спектре импульсных помех.

Виды и классы устройств защиты от перенапряжений

Международные стандарты (включая IEC 61643-11) выделяют три ключевых класса (или типа) УЗИП, которые отличаются своими задачами и максимальным разрядным током.

В системах повышенной надежности применяют многоступенчатую схему защиты.

• На вводе: комбинированный разрядник классов I+II.
• В этажных/распределительных щитках: УЗИП типа II.
• Непосредственно возле дорогой техники: устройства класса III или сетевые фильтры.

Это позволяет устранить сразу всплески разной амплитуды: от мощных грозовых до коммутационных. Комбинированные УЗИП (I+II) часто применяются для частных домов и предприятий, обеспечивая сразу два уровня защиты одной установкой.

Как выбрать подходящий УЗИП

Грамотный выбор УЗИП соответствует конкретным параметрам вашей электросети и требованиям эксплуатации. Вот ключевые критерии:

• Класс защиты. Для стандартной жилой сети достаточно класса II, если же объект относится к зоне высокой грозовой активности и оснащён внешней молниезащитой – потребуется многоуровневая защита I+II.
• Количество полюсов. Одно- или двухполюсная модель защитит однофазную сеть 220 В; для трехфазной схемы (380 В) выбирайте трех- или четырехполюсные УЗИП (защита каждой фазы + нейтрали).
• Номинальное рабочее напряжение. Обязательно удостоверьтесь, что устройство рассчитано на вашу сеть (прим. 230/400 В для бытовых объектов).
• Разрядный ток. В характеристиках указываются номинальный (In) и максимальный (Imax) разрядные токи. Например, для дома In = 5–20 кА, Imax = 10–40 кА чаще всего достаточно. В промышленных сетях могут требоваться более высокие значения.

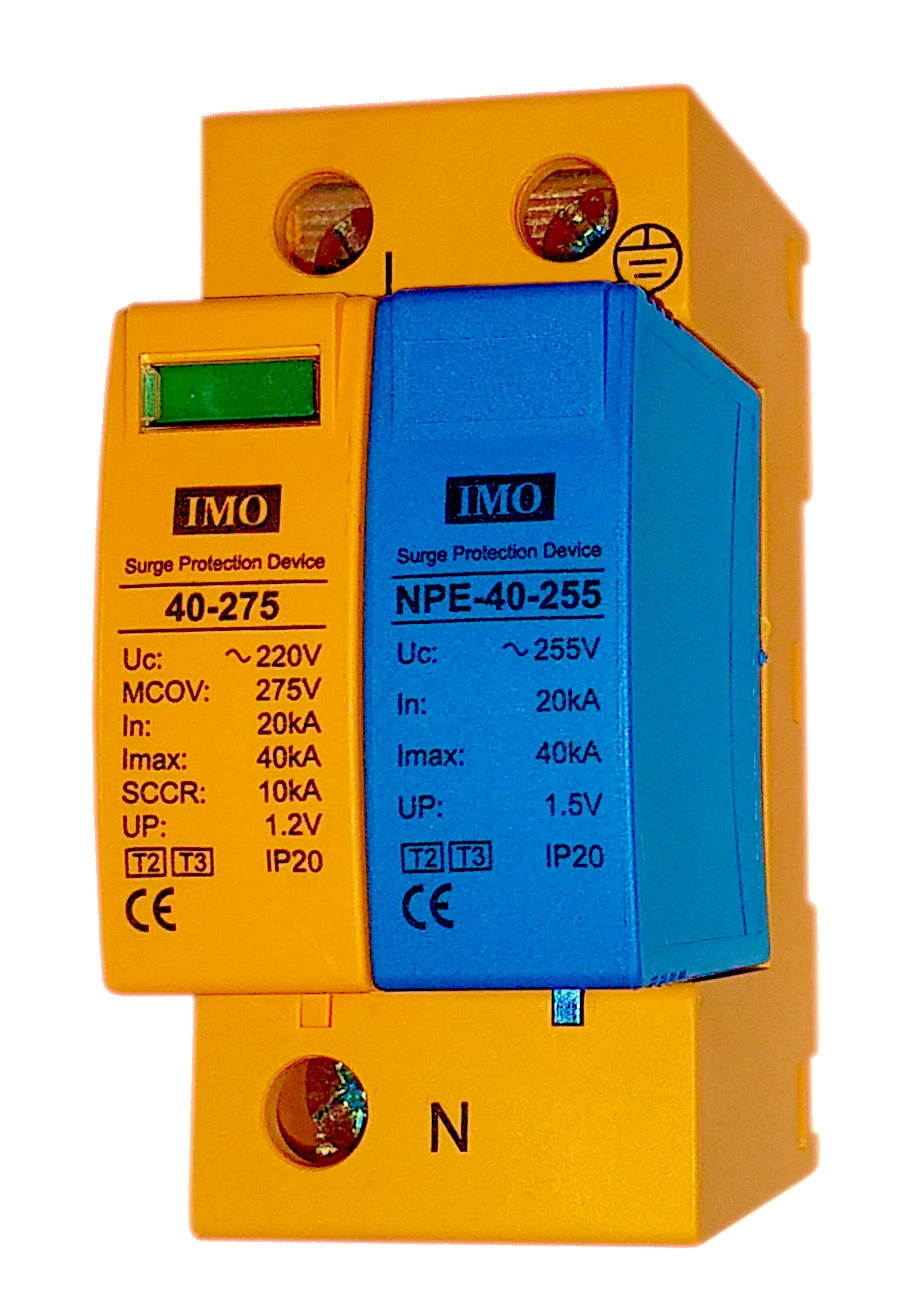

• Конструкция и дополнительные функции. Наличие индикатора состояния, возможности быстрой замены модуля, монтаж на DIN-рейку – все это повышает эксплуатационный комфорт. Предпочтение следует отдавать проверенным брендам — оригинальные устройства имеют все требуемые сертификаты и гарантируют стабильную защиту.

Монтаж и эксплуатация УЗИП: практические рекомендации

Корректная установка устройств защиты напрямую влияет на их работоспособность и срок службы. Вот практические рекомендации:

1. Проектируйте систему защиты заранее: еще на этапе проектирования и монтажа сети определите, какие классы УЗИП и где будут устанавливаться (вводной щит, этажные щитки, узловые розетки).
2. Доверяйте монтаж лицензированным специалистам: корректная установка требует точного соблюдения схем производителя, особенно подключения заземления и минимизации длины проводников.
3. Проверяйте и обслуживайте заземление: перед запуском убедитесь в надлежащем соединении и низком сопротивлении заземляющего контура, иначе защита окажется фиктивной.
4. Регулярно контролируйте индикаторы состояния: зеленый – в норме, красный или черный – УЗИП отработал свой ресурс и требует замены. Проверку индикатора (если есть) необходимо производить визуально не реже пары раз в год.

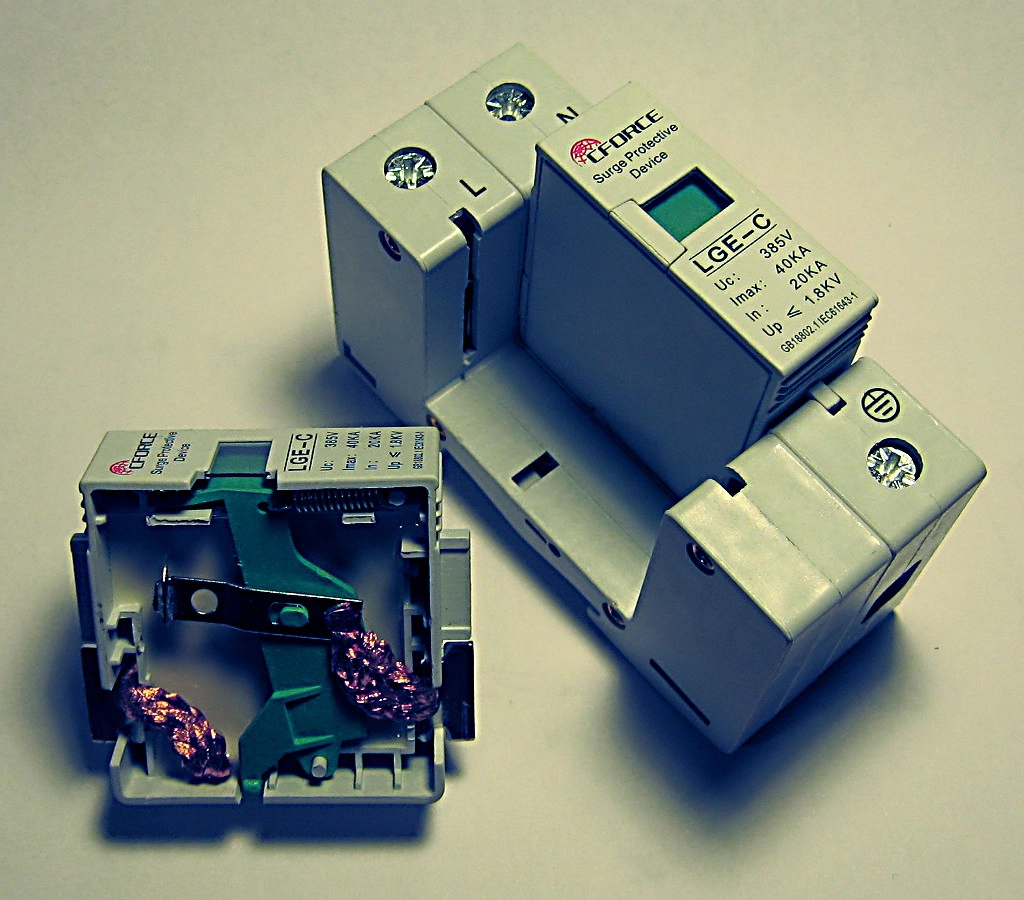

5. Своевременно меняйте израсходованные модули: после крупных скачков напряжения устройство может полностью исчерпать ресурс – не затягивайте с заменой, чтобы снова не оставить сеть незащищенной. Практичные модели позволяют менять только внутренние картриджи.

Использование качественных разрядников и УЗИП обеспечивает вашему дому или офису надежную и многоуровневую защиту от рисков, связанных с грозой, внешними авариями или технологическими скачками напряжения. В каталоге нашего интернет-магазина представлен широкий ассортимент оригинальных решений для любых условий эксплуатации, с поддержкой квалифицированных консультантов.

Заключение

• Импульсные всплески опасны для всей современной электроники, независимо от характера их возникновения.
• Надежную и комплексную защиту обеспечивают только многоступенчатые системы из разрядников и УЗИП разных классов, установленных с учетом специфики электросети.
• Только профессиональный расчет и квалифицированный монтаж устройств гарантируют максимальную эффективность защиты и безопасность.
• Инвестиции в современные УЗИП окупаются многократно, предотвращая дорогостоящие аварии и выход техники из строя.
• При выборе обращайте внимание на бренд, наличие сертификатов и отзывы специалистов.

Автор статьи: Задать вопрос эксперту

Сергей Бондарь

Практикующий электрик с более чем 10-летним стажем. Специализируется на системах защиты электросетей, монтажах УЗО и УЗИП, проектировании щитов для частных домов, квартир и коммерческих объектов.
