Установка и подключение электрического щитка — инструкция и советы специалиста

Правильная установка и подключение домашнего электрощита — залог безопасности и бесперебойной работы всей электропроводки. Многие домовладельцы задаются вопросами, как собрать электрощит своими руками и как подключить щиток согласно нормам, чтобы избежать ошибок. В этой статье мы разберем пошагово весь процесс, приведем профессиональные советы практикующего электрика и укажем, каких ошибок следует избегать. Соблюдение правил ПУЭ (правил устройства электроустановок) и техники безопасности крайне важно при любых работах с электрощитовым оборудованием.

Нормы и требования к размещению щитка

Где можно и нельзя устанавливать

Идеальное место для электрощитка – сухая нежилая зона при входе в жильё: прихожая или коридор. В квартире такой щиток не бросается в глаза, но всегда доступен, чтобы быстро обесточить электрику при необходимости. В частном доме щит также обычно устанавливают в тамбуре либо в техническом помещении (например, в котельной или гараже при соблюдении требований, о которых расскажем ниже). Категорически нельзя монтировать электрощиток в помещениях с высокой влажностью (ванная, сауна) – это грубое нарушение электробезопасности. Также нежелательно размещать щит в жилых комнатах (спальне, детской), чтобы дети не имели к нему доступа и по эстетическим соображениям. На улице щиток допускается ставить только в специальном влагозащищённом шкафу (с высоким IP), иначе оборудование быстро выйдет из строя.

На какой высоте вешают щиток по нормативам

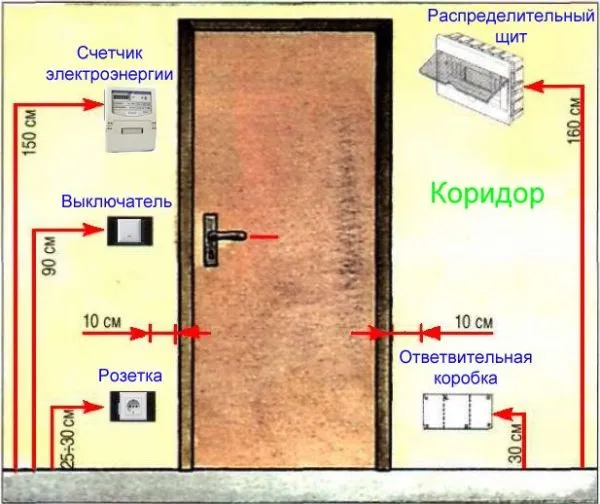

Оптимальная высота установки электрощитка – около 1,5 метра от пола (уровень глаз взрослого). При таком положении автоматические выключатели и счетчик удобно переключать и считывать. Рекомендуется располагать верх щита не выше 1,8–2 м от пола, а низ – не ниже 0,5 м. Это гарантирует доступ без стремянки и защищает оборудование от возможного затопления снизу. Если щит устанавливается на фасаде дома, придерживаются аналогичной высоты (примерно 1,6 м от земли) для удобства обслуживающего персонала.

Этапы подготовки к монтажу

Выбор корпуса: навесной, встраиваемый, ударопрочный

Первый шаг – правильно выбрать корпус будущего электрощита. Существует два основных типа конструкции: навесной (накладной) шкаф или встраиваемый (утопленный) шкаф. Навесной щит крепится непосредственно на стену и полностью выступает наружу. Его плюс в том, что монтаж очень простой: достаточно прикрутить короб к стене шурупами или анкерами. Такой вариант часто используют, когда ремонт уже сделан и нет возможности штробить стену под нишу. Навесные щиты обычно металлические или пластиковые. Встраиваемый щиток монтируется внутри стены – для него нужно заранее подготовить нишу подходящего размера. Эстетически встроенный вариант выигрывает, поскольку после установки видна только аккуратная дверца вровень со стеной. Однако монтаж сложнее: нишу приходится вырезать в стене (бетонной или кирпичной) либо предусмотреть на этапе строительства.

Если щиток планируется устанавливать на улице (например, вводный щит частного дома на фасаде или столбе), либо в помещении, где возможны удары и другие неблагоприятные воздействия, стоит обратить внимание на специальное исполнение корпуса. Существуют ударопрочные щитки для улицы, изготовленные из толстого металла или прочного пластика. У них высокая степень защиты IP от пыли и влаги, а также повышенная механическая прочность (IK). Такой антивандальный уличный шкаф обеспечит сохранность оборудования даже в жёстких условиях эксплуатации: под дождем, при морозе, в местах возможного удара. Энергокомпании часто требуют размещать вводный учетный щит частного дома во дворе или на фасаде именно в запираемом антивандальном ящике.

Что обязательно должно быть в щитке

Внутри распределительного щита размещается весь комплекс защитной аппаратуры и соединительных элементов. Перечислим, что обязательно должно быть в щитке частного дома или квартиры:

• Вводной автоматический выключатель. Главный автомат на вводе, через который питается весь щит. Он позволяет полностью обесточить дом одним движением и защищает вводной кабель от перегрузки. Номинал вводного автомата выбирается исходя из выделенной мощности на объект.
• Электросчётчик. Если учёт электроэнергии планируется в этом щите, необходимо место для электросчетчика. В квартирах счетчики обычно располагаются в этажных щитах, а в частных домах их часто выносят в специальные ящики учета электроэнергии на фасаде. Внутри же распределительного щита счетчик устанавливают, если это совмещенный учетно-распределительный шкаф.
• Автоматические выключатели (автоматы) линий. Модульные автоматы, которые защищают отдельные линии: освещение, розетки, бытовые приборы и т.д. Каждая группа потребителей получает свой автомат нужного номинала (16 А, 20 А, 25 А и т.д. – в зависимости от нагрузки и сечения кабеля). При коротком замыкании или перегрузке соответствующий автомат отключит свою линию.
• УЗО (устройство защитного отключения). Отключает питание при утечке тока на землю, защищая людей от поражения электричеством. В щитке может быть одно общее УЗО на все линии либо несколько отдельных – на отдельные группы (ванная, кухня и т.д.). Альтернативный вариант – дифференциальные автоматы, совмещающие в одном корпусе функции автомата и УЗО.
• Нулевая и заземляющая шины. Специальные колодки для всех нейтральных (N) и защитных (PE) проводников. Нулевая шина изолирована от корпуса и соединена с нейтралью питающей сети; на неё крепятся все нулевые провода отходящих линий. Заземляющая шина устанавливается на корпус щита и подключается к заземляющему проводнику ввода; сюда присоединяются все PE-проводники линий, и к ней же заземляется корпус шкафа.

Все перечисленные элементы составляют основу любого электрощита. Конкретная комплектация может отличаться в деталях: например, если щиток ставится после счетчика (вторичный распределительный щит в квартире), то вводной автомат и учет находятся вне его – в этажном щите. Главное, чтобы были реализованы необходимые функции: защита (автоматы, УЗО), учет (счетчик) и удобное подключение всех проводников (шины, клеммники). Перед началом монтажа убедитесь, что у вас есть схема расположения всех этих элементов и они закуплены в полном объеме.

Сборка и подключение щита

Когда место определено, корпус выбран, а схема готова, можно переходить непосредственно к сборке и подключению электрощита. Работать нужно с соблюдением мер безопасности: все операции выполняются только при снятом напряжении! Перед началом убедитесь, что питающий кабель обесточен (отключите автомат в питающем узле или выверните пробки) и проверьте индикатором отсутствие фазы. Неправильно подключенный щиток – прямая угроза пожара или удара током, поэтому действуйте внимательно и не спешите. Ниже приведен алгоритм расключения щита – от установки корпуса до проверки работы.

Расключение, фазировка, заземление

1. Закрепите корпус щита. Установите пустой шкаф электрощита на стене или в нише, ровно и надежно. Навесной щит прикручивается шурупами, встроенный фиксируется в проёме с помощью крепежных лапок или раствора.
2. Установите аппараты на DIN-рейку. Внутри корпуса закрепите DIN-рейку (если она не установлена) и защелкните на нее все модульные устройства согласно схеме: вводной автомат, электросчётчик (если он размещается внутри), УЗО или дифавтомат и групповые автоматы.
3. Заведите кабели в щит. Введите в корпус питающий кабель (от внешней сети) и все кабели отходящих линий. Пропустите их через подготовленные отверстия или вводы, чтобы не повредить изоляцию. Оставьте запас длины примерно 10–15 см внутри для удобства подключения.
4. Подключите вводные проводники. Присоедините фазный провод (L) питающего кабеля к клемме вводного автомата, нулевой (N) – к нулевой шине, а заземляющий (PE) – к заземляющей шине. При трехфазном вводе подключаются три фазы на трехполюсный вводной автомат, нейтраль – на общую N-шину, земля – на PE-шину.
5. Соедините автоматы с линиями. Распределите фазу от вводного автомата на групповые автоматы – для этого используйте отрезки провода или специальную гребенчатую шинку. Затем подключите отходящие линии: каждый фазный провод (L) закрепите в выходном зажиме своего автомата, соответствующий ему ноль (N) – на нулевой шине, а землю (PE) – на шине PE. Если в схеме есть УЗО, подключите его последовательно: через него должны проходить и фаза, и нейтраль защищаемых линий (после УЗО нейтраль подключается на отдельную N-шину).
6. Проверьте и затяните контакты. После подключения всех проводников убедитесь, что ни один не остался незакрепленным или подключенным не туда. Затягивайте все винтовые зажимы отверткой с достаточным усилием. Избегайте как недокрученных, так и чрезмерно перетянутых контактов.
7. Контроль перед включением. Сверьтесь со схемой: все ли соединения соответствуют ей, нет ли явных ошибок (особенно с нейтралями и перемычками). Наведите порядок внутри щита, чтобы ничто не мешало закрытию крышки.
8. Подача напряжения и проверка. Включите вводной автомат, подав питание на щиток. Затем по одному включите групповые автоматы. Проверьте, что в соответствующих помещениях появилось напряжение. При наличии УЗО нажмите кнопку «Тест» – устройство должно сработать и отключить питание. После успешной проверки электрощит готов к эксплуатации.

Однофазный и трёхфазный щит

Распределительный щит может питаться от однофазной сети 220 В (один фазный провод и нейтраль) или от трёхфазной 380 В (три фазных проводника и нейтраль). В большинстве квартир ввод однофазный – схема такого щита проще. Обычно ставится вводной двухполюсный автомат (одновременно отключает фазу и ноль), после него (при необходимости) УЗО на всю квартиру, и далее несколько однополюсных автоматов на отдельные линии. Все потребители подключаются к одной фазе, а их нулевые провода собираются на общей N-шине, защитные – на PE-шине.

В частных домах и на производственных объектах нередко заводят трёхфазное питание. В трёхфазном щите устанавливается вводной трёхполюсный автомат (на три фазы) или четырёхполюсный (три фазы + нейтраль) и трёхфазный электросчётчик. После ввода может стоять общее УЗО на все три фазы (четырёхполюсное) либо три отдельных УЗО на каждую фазную группу. Групповые автоматы частично остаются однополюсными (для обычных 220 В линий), но распределены по разным фазам для балансировки нагрузки. Если есть мощные трёхфазные потребители (например, насос или электроплита), для них устанавливают отдельные трёхполюсные автоматы. При сборке такого щита требуется повышенное внимание: нельзя путать фазные проводники между собой, а нейтрали каждой группы должны быть подсоединены на свою N-шину (после соответствующего УЗО).

В старых домах с системой TN-C (двухпроводная схема без выделенного PE) заземление реализуется через совмещённый PEN-проводник. При подключении щита в таких условиях необходимо организовать разделение PEN на PE и N с помощью специальной шины — это называется система TN-C-S. После разделения нулевой рабочий провод (N) подключается к изолированной шине, а защитный (PE) — к шине, связанной с корпусом щита. Нельзя объединять N и PE без контроля — это может привести к потенциалу на корпусе и удару током. При трёхфазной разводке особенно важно следить за балансом фаз и чётким разделением нулевых шин после УЗО: подключение нейтрали "не в ту" шину вызовет ложные срабатывания или отключение всех фаз.

Подпись автоматов

Когда все автоматы и УЗО установлены и подключены, не забудьте произвести подпись автоматов – то есть маркировку, указывающую, какая линия за что отвечает. Это мелочь, о которой часто вспоминают в последнюю очередь, но она очень важна для дальнейшей эксплуатации. Представьте, что у вас выбило автомат, а на щитке их с десяток – непонятно сразу, какой из них относится, допустим, к розеткам кухни. Подписанный щиток избавит от этой проблемы: вы мгновенно определите нужный выключатель.

Как правильно подписать автоматы? Проще всего – наклеить стикеры или бумажные полоски прямо под или над каждым автоматом с указанием помещения или группы. Например, «Спальня свет», «Зал розетки», «Стиральная машина» и т.д. Часто вместе с электрощитом в комплекте идут специальные наборы наклеек с пиктограммами и надписями – можно воспользоваться ими либо сделать надписи от руки несмываемым маркером. Еще вариант: составить таблицу соответствия и наклеить ее на внутренней стороне дверцы щита. Главное, чтобы при открытии шкафа вы или любой другой электрик сразу поняли, где какой автомат.

В больших щитах с множеством линий применяют нумерацию: каждому автомату присваивается номер, а детальная расшифровка номеров приведена на отдельном листе-схеме. В бытовом щите достаточно коротких текстовых меток. Если какие-то автоматы пока не задействованы («про запас»), их можно пометить как «Резерв». Обновляйте маркировку, если вы добавили новую линию или поменяли назначение старой: актуальность подписей – залог того, что вы не отключите лишнего и не оставите под напряжением то, что думали обесточить.

Частые ошибки при подключении

Даже при наличии подробной инструкции человеческий фактор играет роль – при сборке электрощита допускаются ошибки, способные свести на нет все старания. Рассмотрим распространённые ошибки при подключении, которые встречаются у новичков (да и у некоторых опытных монтажников), и поясним, к чему они могут привести. Лучше учиться на чужих ошибках, поэтому проверьте свой щит на отсутствие подобных «косяков».

Ошибки в схеме, перегрев, неверное подключение

• Некачественное проектирование схемы. Одна из главных ошибок – начинать монтаж «на глазок», без чёткой схемы. В результате можно перепутать порядок подключения устройств или забыть важный элемент. Например, некоторые новички не устанавливают УЗО (опасно для жизни) или выбирают слишком маленький щиток, куда не помещаются все автоматы. Всегда составляйте схему и список компонентов заранее.
• Плохие контакты и перегрев. Ослабленные винтовые зажимы на автоматах и шинах приводят к нагреву. Со временем такой контакт может искрить и плавить изоляцию. Также перегрев возникает при подключении слишком мощной нагрузки через автомат меньшего номинала или если под один зажим пытаются завести два провода. Чтобы избежать этого, затягивайте все клеммы и не превышайте допустимую нагрузку.
• Неправильное обращение с нулём и землей. Распространённая ошибка – объединять нулевой и заземляющий проводник в щитке. Делать этого нельзя: ноль и земля соединяются только в определённой точке ввода (PEN-шине), а дальше должны идти раздельно. Другая ошибка – забыть подключить защитный провод к корпусу щита. В итоге шкаф оказывается не заземлён, и при пробое изоляции на корпусе будет фаза. Всегда разводите нейтраль и землю по отдельным шинам и не оставляйте «землю» не подключенной.
• Неопрятный монтаж проводов. Беспорядочная укладка проводов осложняет обслуживание и повышает риск перепутать соединения или повредить изоляцию. Многожильные провода без наконечников тоже могут ослабить контакт. Проводка внутри щита должна быть аккуратной: жилы оптимальной длины, уложены пучками и с правильно оформленными концами.

Перечисленные выше ошибки способны привести к неприятным последствиям: от постоянного выбивания защиты до возгорания проводки и поражения человека током. Щиток – сердце вашей электросистемы, и цена ошибки высока. Если вы не уверены в своих силах, лучше поручить работу профессионалу или хотя бы пригласить специалиста для проверки собранного щита.

Опытные советы, как избежать проблем

• Всегда составляйте схему. Перед сборкой распишите, какие устройства будут в щите и как они подключены. Это поможет ничего не забыть и правильно подобрать размер шкафа.
• Используйте качественные комплектующие. Выбирайте автоматы и УЗО проверенных производителей. Не экономьте на безопасности – устанавливайте защитные устройства (УЗО, реле напряжения), если рекомендовано для вашего объекта.
• Выполняйте монтаж аккуратно. Затягивайте все контакты, провода укладывайте упорядоченно, многожильные концы проводов обжимайте гильзами. После сборки еще раз проверьте соединения по схеме.
• При необходимости обратитесь к специалисту. Если вы не уверены в своих действиях или столкнулись с трудностями, пригласите профессионального электрика. Это убережет от серьёзных ошибок и обеспечит безопасную работу щита.

Кто отвечает за щиток в многоквартирных домах

Подъездный щит: доступ, ключ, ответственность

В подъездах многоквартирных домов обычно устанавливаются этажные щиты на каждом этаже либо один распределительный шкаф на подъезд. Устройство такого подъездного щита стандартно: внутри находятся вводные автоматы на подъезд, счётчики электроэнергии каждой квартиры и групповые автоматы, питающие квартиры. Такой щит является общедомовым имуществом, и ответственность за него несёт организация, обслуживающая дом (ЖЭК, ОСББ или другая управляющая компания).

Доступ жильцов к содержимому этажного щита часто ограничен: дверца закрыта на замок во избежание несчастных случаев и хищения электроэнергии. Ключ от подъездного щита обычно находится у дежурного электрика, обслуживающего дом, либо у ответственного лица (например, у председателя ОСББ). Если вам нужно выключить автомат или проверить счётчик, обратитесь к этому лицу или в свою управляющую компанию. Самостоятельно вскрывать щиток без разрешения запрещено – это может привести к отключению соседей или удару током.

Разграничение ответственности обычно следующее: до электросчётчика (включая вводный кабель и сам счётчик) электросеть принадлежит энергопоставляющей компании или дому, а после счётчика – ваше квартирное оборудование, за которое отвечаете вы. Поэтому заменой сгоревшего вводного автомата или ремонтом проводки в этажном щите должен заниматься штатный электрик ЖЭКа либо приглашенный специалист от управляющей компании. Жильцам не рекомендуется самостоятельно менять аппараты в общем шкафу, особенно счётчики и пломбированные элементы. Если выбивает автомат в подъезде, следует звонить в диспетчерскую службу или ответственному электрику – он придёт с ключом, выявит причину и устранит проблему.

В новых домах, где электроснабжение квартир организовано иначе (счётчики и автоматы находятся непосредственно в квартире), вопрос доступа упрощается: вы сами обслуживаете свой квартирный щит. Однако общедомовой электрощит (стояковые линии, вводные устройства) всё равно находится в ведении обслуживающей организации. Регулярный осмотр, профилактика и ремонт этих узлов – задача профессионалов. Если заметили, что в подъезде искрит щит, пахнет палёным пластиком или сломан замок дверцы – немедленно сообщите об этом в ЖЭК или ОСББ.

Таким образом, за исправность и безопасность подъездного электрощита отвечают коммунальные или управляющие службы, а непосредственный доступ к нему имеют только уполномоченные лица. Все изменения в схеме и оснащении щита (добавление автомата, замена счётчика и т.д.) должны выполняться только с ведома и участием ответственных специалистов.
