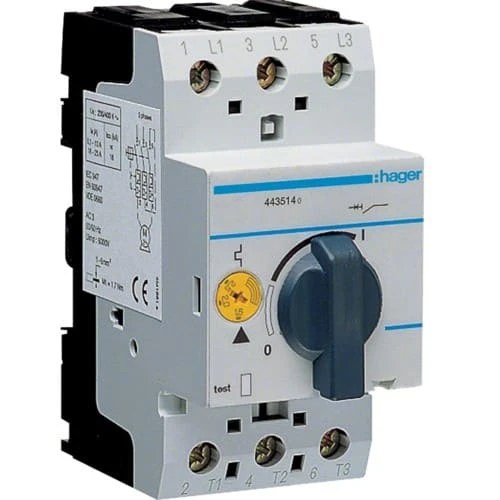

Автомат для защиты двигателя 1-1,6А 16kA MM506N Hager

Автоматический выключатель MM506N Hager применяется для пуска и останова электрического двигателя от короткого замыкания при помощи электромагнитного расцепителя и перегрузки тока в сети посредством термического расцепителя, который к тому же имеет систему регулировки. Данный аппарат обеспечивает надежную защиту работы как однофазных так и трехфазных двигателей.

Конструкция модульного устройства MM506N гарантирует высокий уровень защиты в диапазоне номинальных токов от 1 А до 1,6 А и мгновенного расцепления типа K. Преимуществом автоматического выключателя для защиты электродвигателей Хагер является также установка в распределительных щитах или в специальном корпусе открытого монтажа на дин-рейке и легкость эксплуатации. Форма аппарата позволяет подключить дополнительный и сигнальный контакты установки. Для дооснащения устройства используется расцепитель минимального напряжения, при использовании которого в момент перебоя питания срабатывает отключение автоматического выключателя, после которого непроизвольный повторный пуск одно- или трехфазного двигателя предотвращается.

Монтаж с сигнальным контактом вспомогательного выключателя

Дополнительный контакт фронтальной установки

Монтаж с расцепителем минимального напряжения

Габаритный чертеж
