Описание

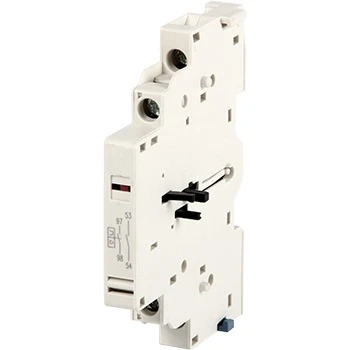

Блок контактов боковой для АЗД e.mp.pro.ad.0110 p004035 от производителя E.NEXT предназначен для использования в автоматах защиты двигателя. Этот дополнительный контактный модуль обеспечивает надежное соединение и управление, что делает его важным компонентом в электротехнических системах.

Данный блок контактов подходит для автоматов с рабочим током от 0,4 до 32 А и может работать при напряжениях до 400 В переменного тока и 220 В постоянного тока. Номинальный рабочий ток для DC-13 составляет 1,3/0,5 A, а для AC-15 – 3,3/2,2 A. Номинальный условный тепловой ток составляет 6,0 A. Устройство может устанавливаться в вертикальном или горизонтальном положении с отклонением не более 5°. Размеры блока составляют всего 9 мм, что позволяет легко интегрировать его в существующие системы. Степень защиты устройства — IP20, что обеспечивает достаточную защиту от механических воздействий. Блок контактов имеет типовую конфигурацию: 1 нормально открытый (1NO) контакт и 1 сигнальный нормально закрытый (1NC) контакт.

Ключевые особенности

Высокая степень надежности при использовании в автоматах защиты двигателя.
Подходит для различных токов и напряжений, что делает его универсальным решением.
Компактные размеры, позволяющие экономить пространство в электрических щитах.
Возможность установки как в вертикальном, так и в горизонтальном положении.
Степень защиты IP20 обеспечивает защиту от механических повреждений.
Удобная конфигурация контактов для простоты подключения и использования.

Блок контактов боковой для АЗД e.mp.pro.ad.0110 p004035 отлично подходит для использования в различных электротехнических системах, таких как промышленные установки, системы управления и автоматизации. Он совместим с большинством автоматов защиты двигателя, что позволяет легко внедрять его в уже существующие схемы. Устройство соответствует международным стандартам, что подтверждает его качество и надежность.

Принцип действия

Блок контактов работает на основе взаимодействия между нормально открытыми и нормально закрытыми контактами, что позволяет осуществлять переключение электрической цепи в зависимости от заданных условий. При подаче сигнала на нормально открытый контакт происходит его замыкание, что обеспечивает токовый проход, в то время как нормально закрытый контакт размыкается, отключая цепь. Это позволяет использовать блок в качестве сигнального устройства для различных электроустройств, обеспечивая безопасность и надежность в работе.
