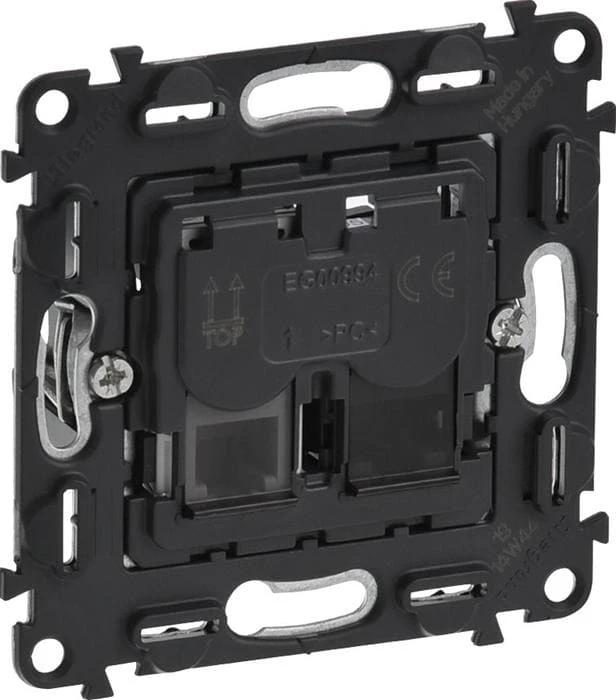

Механизм розетки информационной RJ11+RJ45 категории 6 UTP IN'MATIC 753032 Legrand Valena

Механизм информационной розетки Legrand Valena In’Matic 753032 предназначен для подключения телефонного и интернет кабеля одновременно. Компьютерный разъем RJ45 соответствует категории 6 UTP. Телефонный разъем стандарта RJ11 имеет 4 контакта. Перед подключением кабеля "витая пара" нет необходимости зачищать жилы проводов от изоляции так как механизм розетки оснащен самоочищающимися контактами. А само подключение кабеля происходит путем поворота на 1/4 оборота контактного механизма. Для дополнительного удобства контакты розетки маркированы двойными цветовыми кодами.

Современный механизм Legrand Valena In'Matic создан для выключателей и розеток инновационных серий Legrand Valena Life и Legrand Valena Allure. Так же розетка укомплектована защитными шторками которые предотвратят случайные попадания посторонних предметов на контакты под напряжением. Монтируется данный механизм в стандартную монтажную коробку скрытого монтажа. Для накладного монтажа на стену необходимо использовать специальную монтажную коробку. Розетка оснащена прочными фиксаторами на захватах и винтах. После монтажа необходимо защелкнуть специальную рамку, конструкция которой позволяет регулировать глубину посадки до 2 мм.

Механизм информационной розетки Legrand Valena In’Matic 753032 имеет надежный изолированный суппорт из стали и поликарбоната, обеспечивающий дополнительную жесткость и электробезопасность. Конструкция закрытого типа гарантирует максимальную защиту от токоведущих частей. Механизм поставляется с защитной прозрачной крышкой. Лицевая панель и декоративная рамка в комплект поставки не входят.

Последовательность монтажа розетки

Указания к зачистке телефонного провода

Подключение телефонного разъема

Монтаж нескольких телефонных розеток шлейфом

Монтаж компьютерного разъема
