Механизм светорегулятора нажимного 60-600Вт алюминий 770274 Legrand Valena

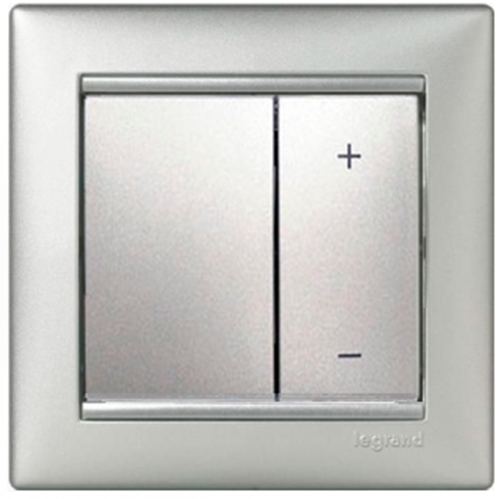

Механизм светоргулятора нажимного 770274 продается без установочной рамки, которая приобретается отдельно. Лицевая панель цвета алюминий (RAL 7040) идет в комплекте с механизмом.

Светорегулятор Легранд Валена арт. 770274 предназначен для регулирования и управления осветительными приборами путем нажатия на клавиши. Управление происходит нажатием на кнопку Вкл/Выкл, а так же нажатием на специальную кнопку +/- для регулирования яркости освещения. Управление может происходит дистанционно при помощи кнопки без подсветки 774411 или проходного переключателя 774406.

Внимание! Перед тем, как выбрать светорегулятор обязательно ознакомьтесь с таблицей нагрузок.

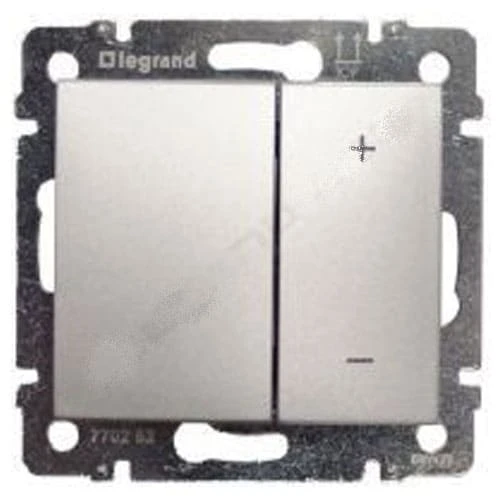

Светорегулятор применяется для работы с галогенными лампами 230V, лампами накаливания, а так же с низковольтными галогенными лампами (с электронным и феромагнитным трансформатором). Номинальная мощность светорегулятора 60-400Вт. Монтируется данный механизм в стандартную монтажную коробку скрытого монтажа диаметром 60 мм. Для того чтобы организовать накладной монтаж на стену необходимо использовать специальную монтажную коробку. Светорегулятор оснащен надежными фиксаторами на захватах и винтах. После монтажа необходимо защелкнуть специальную рамку, конструкция которой позволяет регулировать глубину посадки до 2 мм. Светорегулятор Legrand Valena 770274 имеет надежный металлический суппорт из оцинкованной стали. Контактная группа механизма изготовлена из AgNi (полностью отсутствует в составе загрязняющий окружающую среду кадмий).

Во избежания повреждения механизма из-за слишком сильно затянутых винтов, обязательно учитывайте максимально допустимый момент затяжения по норме EN/МЭК 60669-1. При использовании шуруповерта необходимо выбрать момент затяжения равный 0,5/0,6 Нм.

Монтаж, схема подключения и таблица нагрузок светорегулятора 770274.

Схема подключения 770274 с кнопкой 774411 и переключателем 774406.

Программирование режимов светорегулятора 770274.

Переход в разные режимы светорегулятора 770274.
