Монтаж та підключення стабілізатора напруги.

Різкі перепади напруги (так звані «коливання»), що відбуваються в електричних мережах, часто є причиною виходу з ладу побутових електроприладів.

Для захисту домашньої електричної мережі від різких змін параметрів використовуються стабілізатори напруги – пристрої, що підключаються або у загальну мережу, або в парі з конкретним побутовим приладом, особливо чутливим до перепадів. Принцип дії стабілізатора напруги полягає у відстеженні параметрів мережі та тимчасовому відключенні навантаження при їх знаходженні поза межами допустимих значень. Таким чином, напруга в мережі підтримується на постійному рівні, що значно збільшує термін служби багатьох побутових приладів та електрообладнання.

Види стабілізаторів

Стабілізатори напруги бувають мобільні та стаціонарні:

• Мобільний стабілізатор невеликої потужності (до 1,5 кВт) є блоковою системою з двох і більше розеток, забезпеченою мережевим шнуром з вилкою для безпечного підключення до стаціонарної розетки. ; електроприлади, що потребують захисту, індивідуально включаються до мережі через корпус стабілізатора.
• Стаціонарні знижуючі розподільчі трансформатори більш громіздкі, вимагають проведення монтажу, нерідко - особливих умов експлуатації, а також регулярного технічного обслуговування.

При підключенні стаціонарних стабілізаторів напруги слід дотримуватися деяких правил:

1.  Монтаж обладнання проводиться при повному знеструмленні ділянки мережі (відключення автомата на розподільчому щитку) і лише після контрольної перевірки цього факту;
2. Після закінчення монтажу необхідно переконатися, чи правильно здійснено підключення – початкове включення в мережу слід проводити при відключенні всіх електроприладів;
3. Знижувальний трансформатор повинен працювати стабільно та без стороннього шуму;
4. Необхідно регулярно (не рідше 1 разу на рік) перевіряти надійність контактних з'єднань, що забезпечують пожежну та електричну безпеку роботи стабілізатора та всієї електромережі;
5. При монтажі стабілізатора напруги всередині житлового будинку або квартири, для його безпечної експлуатації слід вибирати місце установки, що відповідає двом умовам – наявність вентиляції та обмеження вільного доступу до з'єднань проводів (необхідний вільний простір навколо стінок приладу не менше 100мм). Крім того, простір, що безпосередньо оточує трансформатор, не повинен містити горючих речовин і матеріалів.

Варіанти схем підключення стабілізаторів напруги

Для мереж 380 В

Монтаж електромереж приватного житлового будинку досить часто виконується за 3-х фазною схемою живлення (380 В), причому навантаження рівномірно розподіляється і лягає на всі фази. Для стабілізації напруги в таких мережах існує кілька варіантів підключення захисного обладнання:

• Установка трифазного стабілізатора напруги – по суті, потреби в ньому немає, якщо в будинку відсутні споживачі електроенергії на 380 В (електродвигуни або інше промислове обладнання). Вартість такого стабілізатора набагато вища, а при технічних неполадках у роботі гарантоване повне знеструмлення житла.
• Установка трьох однофазних стабілізаторів напруги – більш раціональна, тому що вартість приладів набагато нижча, а при технічних неполадках у роботі одного з них – ndash; решта буде працювати у звичайному режимі.

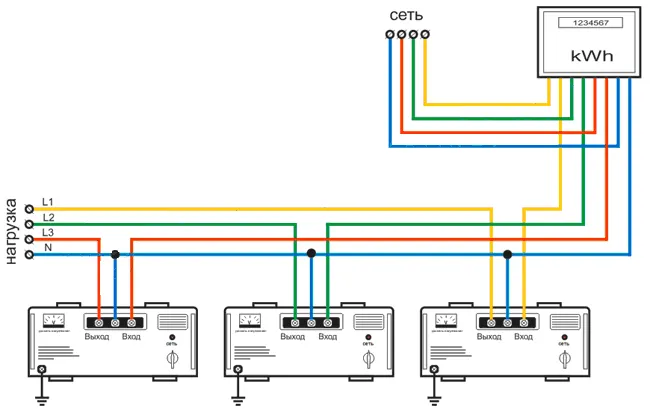

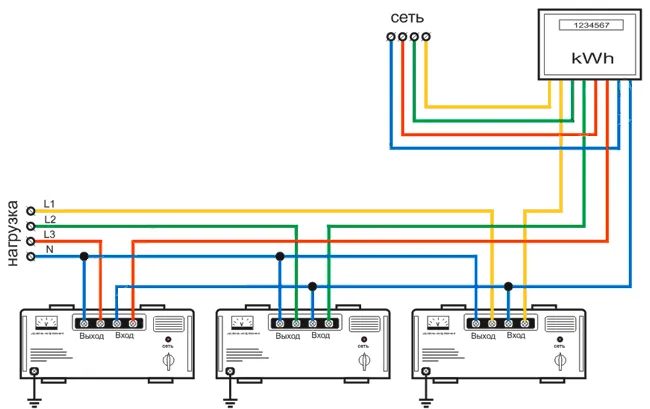

Нижче наведено схеми підключення 3-х однофазних стабілізаторів напруги: рис.1 – 3-х контактних, рис.2 – 4-х контактних.

Мал.1

Мал.2

  < /p>

Для мережі 220 В

Як правило, підключення трансформатора до електромережі виробляють послідовно, відразу після пристрою обліку електроенергії, перед навантаженням. Досить часто зображення схеми підключення стабілізатора напруги виробником поміщається на корпусі і не становить особливої ​​складності: контактні дроти стабілізатора – дві «фази» (вхід, вихід) підключаються до розриву дроту фази електромережі, а «нуль» - приєднується за допомогою клем або звичайного скручування до «нуля» мережі без розриву.

За наявності на корпусі стабілізатора чотирьох контактів для підключення: фаза (вхід та вихід), нуль (вхід та вихід) схема підключення дещо змінюється. У цьому випадку дроти «нуль» та «фаза» від розподільного щита приєднуються до нуля (входу) та фази (входу) трансформатора, а відповідні дроти навантаження підключаються до обох контактів «виходу» стабілізатора.

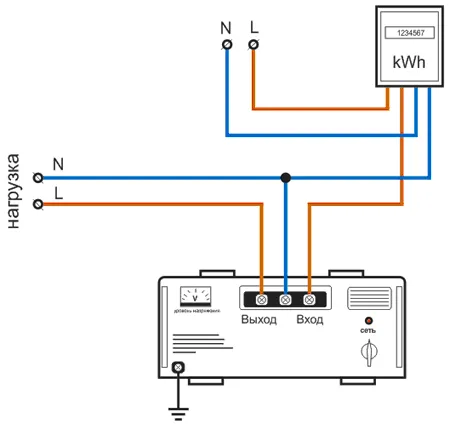

Рис.3 Схема підключення стабілізатора напруги для мережі 220В
