Позначення, маркування та характеристики автоматичних вимикачів: як не заплутатися

Вітаю! Мене звати Сергій, я практикуючий електромонтажник. У цій статті поясню, як читати маркування автоматичних вимикачів — пристроїв, що захищають наші оселі від коротких замикань та перевантажень. Ви дізнаєтеся, що означають літери, цифри, як обрати та відрізнити тип автомата, уникнути помилки та підробки. Матеріал потрібен усім, хто хоче розібратися, як влаштована електрозахист, а також зрозуміти що означають літери на автоматичних вимикачах для правильного вибору захисного пристрою.

Що таке маркування автомата і для чого воно потрібне

Маркування автоматичного вимикача — це набір літер, цифр і символів на корпусі, які вказують його параметри: струм, тип спрацювання, допустиму напругу, відключаючу здатність. За маркуванням ви швидко визначаєте характеристики пристрою, його клас і оригінальність. Без цієї інформації неможливо безпечно підібрати автомат.

Правильне, читабельне маркування автоматичних вимикачів допомагає миттєво зрозуміти: яку лінію й з яким струмом захищає автомат, чи відповідає він стандарту. Так ви легко порівняєте декілька моделей і оберете потрібний варіант. Чітке маркування — важливий критерій, особливо якщо не хочете натрапити на підробку.

Особливо важливо знати позначення автоматичного вимикача на корпусі, щоб розрізняти пристрої за їх основними робочими характеристиками і призначенням.

Де розміщується маркування і що вказано за ДСТУ/IEC

Маркування автоматичних вимикачів розміщується на лицьовій стороні автомата (іноді дублюється з боку чи зверху). Відповідно до вимог ДСТУ IEC 60898-1, на виробі обов’язково мають бути такі позначення:

• Виробник (бренд, логотип)
• Серія і модель
• Тип часо-струмової характеристики (A, B, C, D, K, Z)
• Номінальний струм автоматичного вимикача (In) — зазвичай 6, 10, 16, 25, 32, 40, 50, 63 А
• Номінальна напруга — зазвичай 230/400 V~
• Відключаюча здатність автоматичного вимикача — у кілоамперах (4,5 kA, 6 kA, 10 kA)
• Клас струмообмеження (1-3)
• Артикул (модельний номер)

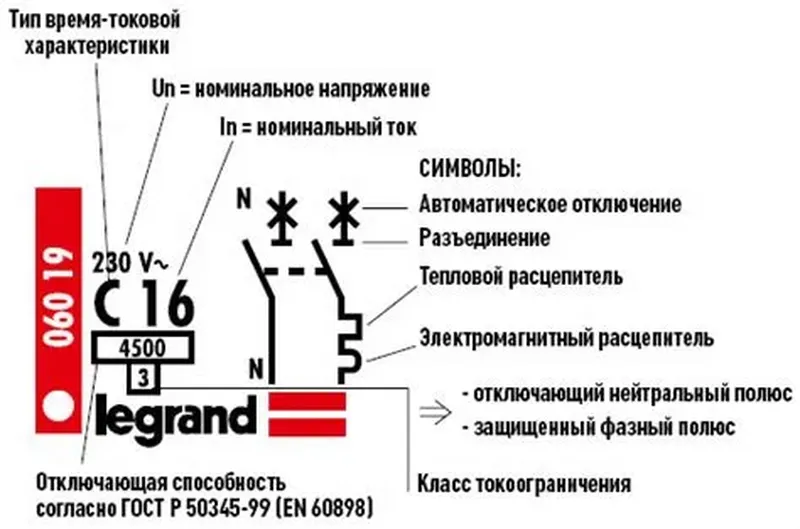

C16 — буквене позначення автоматичного вимикача за типом C (характеристика) та номінальним струмом 16 А. 230 V — робоча напруга. 4500 — відключаюча здатність (4500 А). 3 — клас струмообмеження. Символи справа пояснюють призначення: пружина і стрілка — авто-відключення, ❌ — роз’єднання контактів, пластина — теплова захист, ⚡ — електромагнітна захист, N — нейтраль, L — фаза.

Уся ця інформація підкоряється чинним стандартам (ДСТУ EN 50345-99/EN 60898). На корпусі автоматичного вимикача часто зображають умовне позначення автоматичного вимикача на схемі — щоб ви могли розібратися без паспорта.

Чому важливо читати маркування? Неправильно підібраний чи погано промаркований автомат — це ризик. Також маркування (наприклад, ДСТУ Р 50345) показує: цей автомат відповідає випробуванням за стандартом та безпечний для побутової електрики. Побутові та промислові автомати розрізняють саме за наявністю стандартного маркування.

У каталозі ви знайдете окремий розділ про маркування автоматичних вимикачів з розширеними параметрами для грамотного підбору.

Розшифрування літер B, C, D та чисел на автоматі

Буквене позначення автоматичного вимикача на корпусі (наприклад, B, C, D) повідомляє про тип часо-струмової характеристики автомата — тобто про особливості й швидкість спрацювання за перевищенням струму. Номінальний струм автоматичного вимикача вказується у вигляді цифри поруч із літерою.

• Число: номінальний струм (In) — наприклад, 6, 10, 16, 25, 32, 40, 50, 63 А
• Літера: тип часо-струмової характеристики — ключове умовне позначення автоматичного вимикача (характеристика автоматичного вимикача, клас за спрацюванням):
  • B — висока чутливість (3-5×In), швидке відключення при малому перевищенні струму розчеплювача автоматичного вимикача.
  • C — середня (5-10×In), універсальний варіант, найпопулярніший.
  • D — низька чутливість (10-20×In), для навантажень із великими короткочасними струмами (двигуни тощо).

Приклад: C16 — маркування автоматичного вимикача за характеристикою C та номінальним струмом 16 А. Такий автомат витримає короткочасний імпульс (кратність автоматичного вимикача — до 10×In).

Якщо поставити автомат надто "чутливий" (тип B) на ланцюг з високими пусковими струмами — це призведе до помилкових спрацьовувань. А надто "повільний" (D) — не захистить тонку проводку вчасно. Тому важливо правильно підбирати як номінальний струм автоматичного вимикача, так і тип характеристики.

Менш поширені типи характеристик автоматичних вимикачів:

• A — дуже висока чутливість (2-3×In), для спецзавдань.
• K — для індуктивних навантажень, відключення при 8-14×In.
• Z — для особливо чутливої захисту апаратури (2-4×In).
• L — промислове виконання для окремих стандартів.

У побуті найчастіше використовуються лише B і C; D трапляється при специфічних навантаженнях. Таким чином, буквене позначення автоматичного вимикача відіграє основну роль при виборі.

Струми розчеплювачів і часо-струмові характеристики (тепловий та електромагнітний розчеплення)

Автоматичний вимикач оснащений двома видами розчеплювачів:

• Тепловий розчеплювач (біметалева пластина) — реагує на тривале перевантаження, захищаючи лінію від перегріву.
• Електромагнітний розчеплювач (соленоїд) — миттєво реагує на коротке замикання.

Струм розчеплювача автоматичного вимикача — це значення струму, при якому відбувається спрацьовування автоматичних вимикачів. Параметр критично важливий: він залежить від типу авт. вимикача (характеристики B, C, D, K, Z та ін.), його номінального струму і обраної кратності.

Часо-струмова характеристика автоматичного вимикача (або струмо-часові характеристики автоматичних вимикачів) визначає, як швидко відбудеться відключення при перевищенні струмового навантаження. Ці залежності показують табличні довідники і маркування на корпусі.

Таким чином, вид і тип часо-струмової характеристики автоматичного вимикача підбирається завжди виходячи з очікуваного навантаження електромережі, щоб забезпечити максимальний захист і відсутність помилкових відключень.

Важливо: Для домашньої проводки використовуйте лише рекомендований заводом тип автомата. D встановлюйте рідко й лише тоді, коли це обґрунтовано потребою.

Відключаюча здатність автоматичного вимикача (4,5/6/10 kA) та її вплив на вибір

Відключаюча здатність автоматичного вимикача — найважливіший критерій, що відображає максимальний струм КЗ, який апарат здатен безпечно відключити. Маркування автоматичних вимикачів завжди містить цей параметр: позначається в кілоамперах (4,5 kA, 6 kA, 10 kA). Струм може бути виражений як 4500 А, 6000 А, 10000 А.

Значення має бути не нижче розрахункового струму короткого замикання в точці встановлення! У побуті у щитах достатньо 4,5-6 кА; для ввідних або промислових — мінімум 6 kA або навіть 10 kA. Якщо обрати пристрій із заниженою відключаючою здатністю — при реальному КЗ він може бути зруйнований.

На сучасних автоматах вказується також клас струмообмеження (1, 2, 3) — це впливає на швидкий захист обладнання від високих струмів і на забезпечення селективності автоматичних вимикачів у розгалужених мережах.

Класифікація автоматичних вимикачів: полюси, характеристики та застосування

Існує докладна класифікація автоматичних вимикачів, заснована на низці критеріїв:

• За кількістю полюсів:
  • 1P — однополюсний (фаза)
  • 2P — двополюсний (фаза + нуль)
  • 3P — триполюсний для трифазних мереж
  • 4P — чотири полюси (три фази плюс нейтраль)
• За видом часо-струмової характеристики — літера на корпусі (B, C, D тощо) — це типи характеристик автоматичних вимикачів.
• За призначенням — побутові (до 63-125 А, на DIN-рейку), промислові (літий корпус, регульовані параметри, вищі струми розчеплення).

У побуті застосовуються модульні автоматичні вимикачі, у промисловості — силові автомати з високою відключаючою здатністю й можливістю налаштування.

Умовне позначення автоматичного вимикача та позначення автоматичного вимикача на схемі за ДСТУ

Будь-який електротехнічний виріб має своє умовне позначення автоматичного вимикача на кресленнях, монтажних схемах, у документації. Зазвичай автоматичний вимикач на схемі за ДСТУ зображується у вигляді розмикаючого контакту, прямокутника або іншої лінії з позначенням QF, AV і написом із струмом та літерою (наприклад, C16). Таке позначення автоматичного вимикача на схемі за ДСТУ 2.721 чи міжнародним стандартом дозволяє наочно визначити захисну функцію цієї позиції схеми.

Графічні позначення у різних країнах можуть відрізнятися, але головне — на схемі завжди зазначають номінальний струм автоматичного вимикача та його тип (B, C, D тощо). При різних видах щитів розшифрування маркування автоматичних вимикачів у щиті є обов’язковим для обслуговування/модернізації мережі.

Види розчеплювачів автоматичних вимикачів: залежно від типу дії розрізняють тепловий, електромагнітний, комбінований, спеціалізовані (наприклад, селективні, із затримкою для координації з іншими пристроями).

Маркування автоматичних вимикачів у щиті: як читати й розшифровувати параметри

Дуже важливо вміти читати маркування автоматичних вимикачів у щиті, щоб правильно діагностувати ланцюг і здійснити заміну або модернізацію. Зазвичай в електричних щитах встановлено декілька автоматів різних класів. Їх маркування автоматичних вимикачів включає всі основні параметри (номінальний струм, тип характеристики, відключаюча здатність, кратність автоматичного вимикача, виробник). Підбираючи новий пристрій на заміну, слід завжди звірятися з літерою і числом — лише так ви забезпечите коректну селективність автоматичних вимикачів і необхідний клас захисту.

Види й типи автоматичних вимикачів: класифікація й кратність

Існують різні види автоматичних вимикачів і типи автоматичних вимикачів — це можуть бути модульні, силові, кнопкові, з дистанційним керуванням. Додатково виділяють класи автоматичних вимикачів, виходячи з кількості полюсів, режиму застосування, характеристик часо-струмової затримки. Для кожного завдання — свій тип і клас.

Кратність автоматичного вимикача визначає, у скільки разів струм миттєвого спрацювання перевищує номінальний. Наприклад, для типу характеристик C кратність складає 5-10×In, а для D — 10-20×In.

Обираючи автомат, обов’язково враховуйте, до яких видів і типів автоматичних вимикачів належить потрібний вам пристрій, яке у нього позначення і маркери в маркуванні автоматичного вимикача.

Буквене позначення автоматичного вимикача та умовні позначення на схемі

Літера на автоматичному вимикачі — це, перш за все, головна "літера" перед числом на маркуванні (наприклад, B16, C20, D25), що визначає тип часо-струмової характеристики. Це умовне позначення автоматичного вимикача важливо зазначати не лише на самому виробі, а й на електричних схемах, у виконавчій документації, при проєктуванні та здачі об’єкта. Позначення автоматичного вимикача на схемі за ДСТУ гарантує єдність і зрозумілість для будь-якої монтажної організації.

Селективність автоматичних вимикачів: принципи роботи

Селективність автоматичних вимикачів — це здатність мережі відключати лише той автомат, у контурі якого виникло КЗ або перевантаження, при цьому інші автомати не спрацьовують. Це важливо для одночасної роботи кількох ланцюгів: правильно організована селективність автоматичних вимикачів досягається підбором коректної кратності, типу характеристики і номіналу. У багаторівневих щитах для реалізації селективності використовують автомати з різною відключаючою здатністю і типом часо-струмової характеристики.

Висновок: чому важливо розумітися на маркуванні та характеристиках

Від правильного вибору й грамотного розшифрування маркування автоматичних вимикачів залежить безпека електромережі та ваш спокій. Основні помилки:

• Недостатній номінал — часті відключення, незручність.
• Занадто великий номінал або невідповідна характеристика — ризик перегріву проводки й пожежі, автомат не врятує при КЗ.
• Низька відключаюча здатність — можливий вибух, руйнування автомата через дугу.

Тому важливо уважно вивчати різні види автоматичних вимикачів, маркування автоматичних вимикачів у щиті й на схемі, умовні позначення автоматичних вимикачів — це запорука безпеки всієї вашої мережі.
