Ступені захисту IP: що означають цифри в маркуванні і як правильно обрати клас

Ступінь захисту IP має велике значення при виборі електротехнічних пристроїв як для дому, так і для промисловості. У цій статті ми детально розповімо, що означають цифри у маркуванні IP і як правильно вибрати обладнання для різних умов експлуатації.

Що означають цифри та маркування IP?

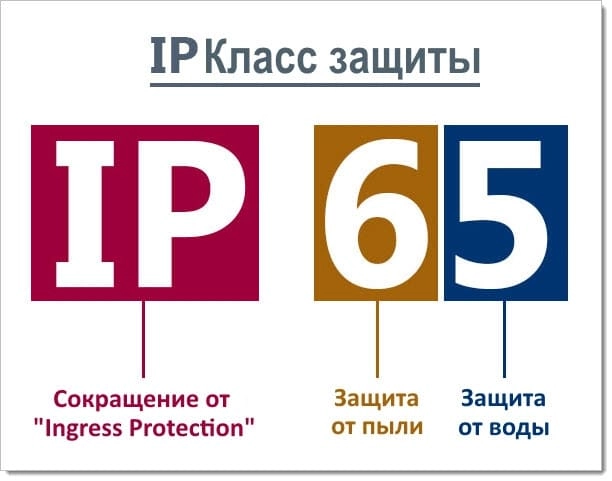

Відповідно до встановлених стандартів, після англійських літер IP слідують дві цифри, які визначають ступінь захисту корпусу від пилу та вологи. Абревіатура IP розшифровується як Ingress Protection — "захист від проникнення". Стандарти маркування закріплені у DIN40050 та ГОСТ 14254-96.

У деяких випадках після цифр можуть додаватися додаткові літери, наприклад, IP32CH, що уточнюють особливості захисту.

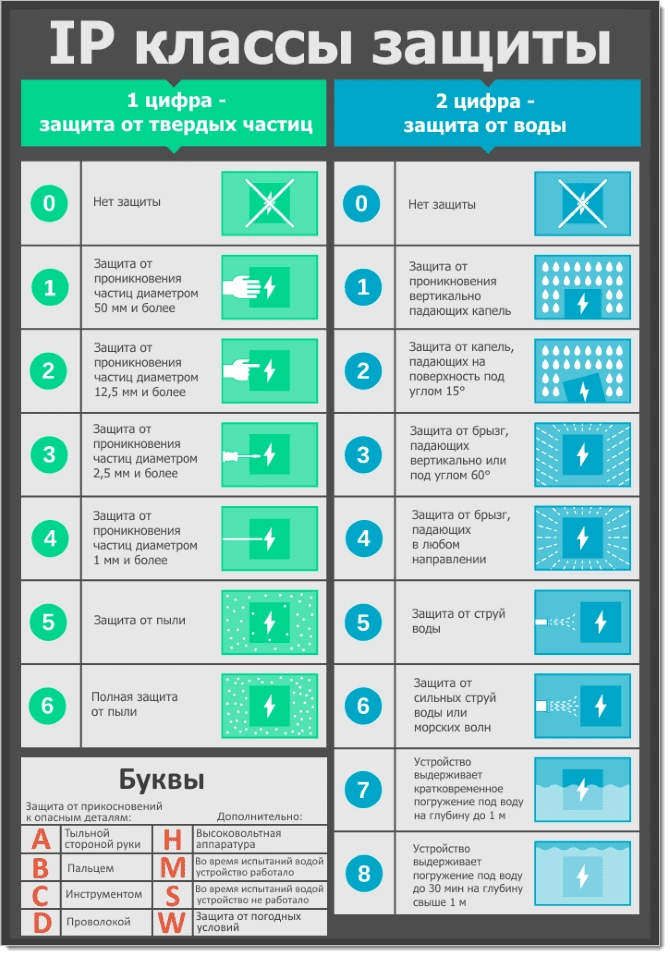

Перша цифра у маркуванні IP: захист від твердих частинок

Перша цифра вказує на захист від твердих предметів і пилу:

1. Захист відсутній.
2. Захист від великих об'єктів >50 мм.
3. Захист від об'єктів >12 мм.
4. Захист від об'єктів >2,5 мм.
5. Захист від об'єктів >1 мм.
6. Часткова пилонепроникність.
7. Повна захищеність від пилу.

Друга цифра у маркуванні IP: захист від води

Друга цифра показує стійкість корпусу до впливу води:

1. Захист відсутній.
2. Захист від вертикальних крапель води.
3. Захист від крапель води при нахилі до 15°.
4. Захист від крапель при нахилі до 60°.
5. Захист від бризок води.
6. Захист від струменів води середньої потужності.
7. Захист від потужних струменів води.
8. Захист при короткочасному зануренні у воду.
9. Захист при тривалому зануренні у воду.

Класи захисту IP для різного обладнання

Більшість автоматичних вимикачів ВА, ПЗВ, вимикачів навантаження та контакторів мають стандартний рівень захисту IP20.

Деяке обладнання має різні рівні захисту для різних частин корпусу. Наприклад, світлосигнальна апаратура може мати IP40 зі сторони контактів та IP65 із зовнішньої сторони.

Рекомендації щодо вибору класу захисту IP

• Для звичайних приміщень — достатньо IP20.
• Для приміщень із підвищеною вологістю (ванні кімнати, підвали) — мінімум IP44.
• Для зовнішнього встановлення — від IP65 і вище.

Висновок: Правильний вибір ступеня захисту IP гарантує довговічність обладнання та безпеку експлуатації у будь-яких умовах.
