Як перевірити автоматичний вимикач та визначити несправності: покрокова інструкція

Автоматичний вимикач захищає електропроводку від перевантажень і короткого замикання, тож його справність критично важлива. Якщо у вашій оселі регулярно вибиває автомат (спрацьовує вимикач), гріється корпус або пристрій не вмикається назад - проблема може бути як в самому автоматі, так і у зовнішніх факторах. Наприклад, раптово спрацював автомат — що робити в такій ситуації? Часто мешканці просто піднімають важіль назад, але якщо автоматичний вимикач продовжує не тримати навантаження і відключається знову без очевидної причини, потрібно з’ясувати джерело несправності. Можливі причини включають заводський брак або несправності автоматичного вимикача через знос, а також помилки в підключенні чи проблеми у електропроводці.

Від імені практикуючого електрика: у своїй практиці я не раз стикався з такими ситуаціями. Наприклад, на одному об’єкті автомат постійно клацав і вимикався при невеликому навантаженні - як виявилося, був ослаблений контакт провідника в клемі. Після підтягання гвинта проблемний автомат перестав тріщати і працював нормально. Нижче я докладно розповім, як перевірити автомат вдома і визначити типові несправності, а за потреби виконати правильну заміну пристрою.

Як зрозуміти, що автомат несправний

Щоб знайти можливі неполадки, потрібно знати основні ознаки. Як розпізнати, що автоматичний вимикач вийшов з ладу (або просто “згорів”)? Зверніть увагу на наступні симптоми.

Ознаки несправності

• Автомат не вмикається. Важіль не фіксується у ввімкненому положенні - одразу відщолкується вниз.

• Автомат вибиває без навантаження. Пристрій спрацьовує навіть коли жодні прилади не підключено.

• Чутно тріск або гудіння. При роботі автомата чути нехарактерні звуки: тріск, гул, вібрація.

• Сильно гріється корпус. На дотик автоматичний вимикач відчутно гарячий навіть при невеликому навантаженні.

• Запах гару. У щитку відчувається характерний запах паленої пластмаси чи ізоляції, іноді видно димок.

Якщо спостерігається один чи кілька з перелічених ознак, висока ймовірність, що автоматичний вимикач несправний або працює неправильно. Ігнорувати такі несправності автоматичного вимикача небезпечно - потрібно провести діагностику.

Як перевірити автоматичний вимикач вдома

Чи можна протестувати роботу автомата самостійно? Так, базову перевірку реально виконати у домашніх умовах із підручними засобами. Розглянемо, як перевірити автомат у щитку вдома покроково. Уся методика перевірки автоматичного вимикача зводиться до візуального огляду та вимірювань мультиметром. Обов’язково дотримуйтеся техніки безпеки на кожному етапі!

1. Знеструмте щиток. Перед будь-якими роботами знеструмте електрощит - вимкніть вводний автомат (головний вимикач) або всю квартиру від мережі. Переконайтеся, що на перевірюваному автоматі немає напруги. Для впевненості можна перевірити індикаторною викруткою або мультиметром відсутність фази. Це найважливіший крок, ігнорувати який не можна.
2. Перевірте затягування клем. Акуратно відкрутіть кришку (якщо потрібно) і підтягніть гвинти кріплення дротів на самому автоматі. Слабке затягування контактів - одна із частих причин, чому гріється і гуде автоматичний вимикач. Використовуйте викрутку відповідного розміру і переконайтесь, що дроти надійно затиснуті в клемах, але не перетягнуті. Особливу увагу - вхідному (лінійному) та вихідному провіднику перевірюваного автомата. Поганий контакт у цих місцях призводить до нагріву і тріску при роботі.
3. Візуальний огляд. Уважно огляньте автомат і прилеглі дроти. Шукайте зовнішні пошкодження: потемнілі чи обвуглені ділянки, сліди кіптяви, розплавлений пластик, тріщини на корпусі, деформовані чи обгорілі ізоляції дротів. Також понюхайте - якщо відчувається запах гару, джерело проблеми, найімовірніше, саме тут.
4. Перевірка мультиметром. Далі знадобиться прилад для діагностики - звичайний мультиметр (тестер). Це основний прилад для перевірки автоматів у побутових умовах. Встановіть мультиметр у режим вимірювання опору (прозвонки) або звукової перевірки кола. Коротко торкнувшись щупами виводів автомата, можна визначити цілісність внутрішнього механізму.
5. Спочатку виміряйте опір між вхідним і вихідним контактом перевірюваного автомата за відсутності напруги і вимкненому автоматі. У положенні "Off" опір між клемами повинен бути нескінченно великим (розімкнене коло), а у положенні "On" - наближене до нуля (практично коротке замикання). Іншими словами, справний вимикач у положенні “Вкл” прозвонюється мультиметром (чути звуковий сигнал або показує частки Ома). Якщо ж автомат у ввімкненому стані не прозвонюється (нескінченний опір) - значить, всередині перегорів контакт або механізм розчеплювача, і струм не проходить. Це пояснює, чому автомат не вмикається (фізично коло не замикається через пошкодження).
6. Тепер можна виміряти напругу (обережно, під високою напругою!). Знову подайте живлення на ввід, залишивши перевірюваний автомат у ввімкненому положенні. Мультиметр переведіть у режим вимірювання змінної напруги ~220-250 В. Перевірте наявність напруги на вихідній клемі автомата відносно нульової шини. У справному пристрої на виході буде така ж напруга як на вході (~220 В). Якщо ж на вхід автомата напруга надходить, а на виході її немає (при піднятому важелі "Вкл") - автоматичний вимикач не пропускає напругу, тобто всередині обірване коло. В такому випадку заміна неминуча.
7. Працюючи з мультиметром, будьте максимально уважні: не торкайтеся оголених частин щупів, тримайте їх за ізольовані ручки. Всі підключення виконуйте лише однією рукою, а іншу тримайте подалі - це правило безпеки при вимірюванні високої напруги. Якщо ви не впевнені у своїх навичках, краще довірте перевірку спеціалісту.
8. Натисніть кнопку "Тест" (якщо є). Деякі модульні пристрої в щиті можуть бути не простими автоматичними вимикачами, а диференціальними автоматами чи УЗО (пристроями захисного відключення). Вони зазвичай оснащені спеціальною кнопкою "Test". Така кнопка імітує витік струму і повинна викликати спрацьовування пристрою. Методика перевірки автоматичних вимикачів із диференційним захистом включає регулярне натискання "Тест" - виробники рекомендують робити це приблизно раз на місяць. Якщо при натисканні кнопки нічого не відбувається (автомат не вимикається), значить, диференційний модуль працює неправильно. У побутових умовах полагодити його неможливо - потрібно замінити такий пристрій повністю. Зверніть увагу, що у звичайних теплових автоматів кнопки тестування немає, тому її відсутність - це нормально для стандартного автомата.

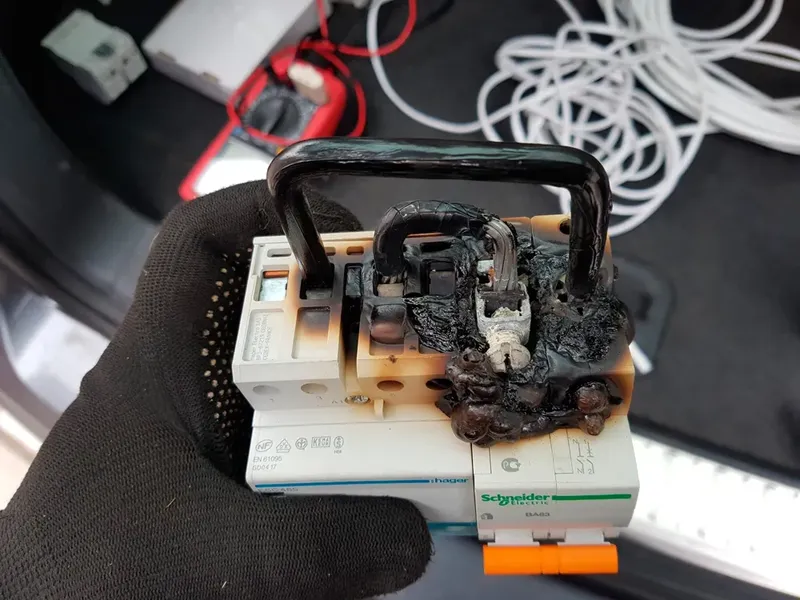

На фото - приклад наслідків перегріву: у автоматичного вимикача оплавився корпус через поганий контакт на нульовому дроті. Подібні візуальні ознаки явно вказують на несправність. Такий автомат експлуатувати не можна, він згорів і підлягає негайній заміні, інакше існує ризик займання.

Після виконання всіх кроків можна зробити висновок про стан автомата. Якщо візуально і за допомогою мультиметра явних проблем не виявлено, а автомат все одно вибиває, спробуйте повністю відключити від нього навантаження. Тобто знову знеструмте щиток, від’єднайте відхідний дріт від вихідної клеми автомата і потім увімкніть автоматичний вимикач без підключеної лінії. Увімкніть живлення щитка: якщо без навантаження автомат не вимикається, причина проблеми була у проводці або підключеному приладі (наприклад, коротке замикання чи витік струму у мережі). Але якщо автомат вибиває навіть без навантаження (при відімкненому вихідному дроті він все одно не тримається у ввімкненому стані), отже, він однозначно несправний і підлягає заміні.

Прогрузка автомата: що це і як робиться

Окремо варто згадати такий професійний метод перевірки, як прогрузка автоматичного вимикача. Прогрузка - це перевірка працездатності автомата шляхом пропускання через нього підвищеного струму у контрольованих умовах. Просто кажучи, автоматичний вимикач підключають до спеціального пристрою (прогрузочного стенду), який подає струм, що перевищує номінал автомата, і вимірюють час спрацювання.

Що дає прогрузка? Цей тест дозволяє впевнитися, що розчіплювачі автомата (тепловий та електромагнітний) спрацьовують коректно при заданих струмах. Вимірюються ключові параметри: струм, при якому спрацьовує миттєве відключення (електромагнітний розчіплювач на коротке замикання), і час відключення при невеликому перевантаженні (тепловий розчіплювач). За результатами прогрузки судять, чи відповідає пристрій заводським характеристикам. Наприклад, автомат номіналом 16 А повинен вимкнутись при струмі ~32 А через певний час за стандартною часово-струмовою характеристикою.

Чи потрібна прогрузка у побуті? Для пересічного домашнього користувача прогрузка автоматів здебільшого не потрібна. Це досить спеціалізована процедура, яка потребує навантаження великої потужності або професійного випробувального приладу. У побутових умовах обмежуються візуальним контролем і вимірюванням мультиметром. Прогрузку застосовують головно на підприємствах та в електроустановках, де важлива точна перевірка захисної апаратури. Наприклад, електролабораторії проводять прогрузку автоматичних вимикачів на об'єктах кожні кілька років (згідно з регламентом і вимогами ПУЕ) або після монтажу нових пристроїв, щоб гарантувати їхню надійність. У квартирі ж частіше вчиняють простіше: якщо є сумніви у справності автомата - його просто змінюють на новий, замість трудомісткого тестування струмом.

Як виконується прогрузка? Зазвичай використовується спеціальний прилад - прогрузочний трансформатор або електронний тестер струму (наприклад, RETOM чи аналогічний). Автомат вимикають від мережі, підключають до виходів цього апарата, задають потрібний випробувальний струм (наприклад, 1.13 від номіналу для теплового розчіплювача або 5-10 кратний для перевірки електромагнітного). Потім вимірюють, спрацював автомат і за який час. Ця процедура проводиться кваліфікованими спеціалістами, оскільки пов'язана з високими струмами й нагрівом. У домашній практиці самостійна прогрузка неможлива через відсутність обладнання, та й непотрібна - простіше і безпечніше замінити сумнівний автомат.

Типові несправності автоматів та причини

Навіть якісний автоматичний вимикач з часом може вийти з ладу. Ось таблиця, де перелічені типові несправності автоматичного вимикача (симптоми) і можливі причини їх виникнення:

Як усунути причини? У разі слабкого контакту - заново зачистити дріт і затягнути клему; при перевантаженні - переглянути підключені прилади (розподілити навантаження по різних лініях або встановити автомат більшого номіналу, якщо проводка дозволяє). Якщо автомат продовжує вибивати без явної причини, ймовірно, є внутрішня несправність або неправильний номінал - в обох випадках краще замінити апарат на справний. Заклинений чи обгорілий автомат ремонту, як правило, не підлягає.

Коли автомат потрібно замінити

З часом будь-який автоматичний вимикач може деградувати: контакти зношуються, пластик старіє. Є чіткі ситуації, коли відкладати заміну небезпечно. Коли ж необхідно замінити автомат у щитку на новий? Нижче перелічені основні випадки:

• Пошкоджений корпус. На корпусі автомата видно тріщини, сколи чи інші механічні пошкодження. Також сюди належить оплавлення пластику від високої температури. Будь-яке порушення цілісності корпусу - привід для заміни, оскільки порушується пожежна безпека і пил може потрапити всередину механізму.

• Автомат не фіксується у ввімкненому положенні. Якщо важіль постійно вибиває і автомат не вмикається (одразу переходить у "вимк."), отже, внутрішній розчіплювальний механізм пошкоджений або заклинив. Такий апарат вже не виконає функцію захисту, тому його потрібно замінити.

• Самовільні відключення. Автомат хаотично спрацьовує без очевидних причин - навіть при нормальному навантаженні і справній техніці. Це може вказувати на прихований дефект теплового чи електромагнітного розчіплювача. Щоб не ризикувати постійними відключеннями (або навпаки, тим, що одного разу згорілий автомат зовсім не відключиться при перевантаженні), краще замінити його.

• Сліди перегріву чи гару. Якщо від автомата пахне паленим, помітні підгорілі клеми чи потемніння корпусу, отже, всередині вже сталося пошкодження. Навіть якщо він поки ще працює, велика ймовірність швидкої відмови. У таких випадках єдине рішення - заміна автоматичного вимикача на новий справний екземпляр. Не чекайте, поки стара деталь зовсім вийде з ладу або спричинить пожежу.

Як видно, заміна потрібна або при явному фізичному пошкодженні, або при неправильній роботі автомата. На щастя, самі автоматичні вимикачі коштують відносно недорого, і замінити їх нескладно - це значно дешевше і безпечніше, ніж усувати наслідки можливої аварії. Якщо ви не впевнені у своїх навичках, викличте професійного електрика для заміни автомата.

Термін служби автомата та кількість спрацювань

Термін служби автоматичного вимикача залежить від виробника, якості виконання, умов експлуатації та частоти спрацювань. Як правило, побутові автомати розраховані в середньому на 10-15 років роботи або до досягнення їхнього механічного та електричного ресурсу. Під ресурсом мається на увазі кількість спрацювань автоматичного вимикача — тобто кількість циклів увімкнення і вимкнення під навантаженням, яке гарантує виробник.

У більшості сучасних моделей автоматів цей показник становить не менше 10 000 спрацювань (електричних циклів), а в деяких виробах може досягати й 20 000 і більше. Втім, важливо пам’ятати: якщо автоматичний вимикач часто піддається перевантаженням і аварійним відключенням (коротким замиканням), його ресурс і термін служби істотно скорочуються. У промислових умовах чи при інтенсивній експлуатації вибирайте автомати з підвищеною довговічністю, відповідним запасом міцності за кількістю циклів.

Деякі моделі мають обмежену кількість циклів увімкнення/вимкнення — це важливо враховувати при виборі і при регулярній експлуатації автоматичних вимикачів як у побуті, так і на виробництві. За інтенсивної роботи (наприклад, у електрощитах промислових об’єктів) необхідно стежити, щоб не було перевищено паспортний ресурс автомата: після вичерпання заявленої кількості спрацювань захист пристрою вже не гарантується виробником.

У паспорті на будь-який автомат зазначається точне значення допустимої кількості вимкнень (електричних і механічних), а також рекомендовані терміни заміни. Якщо автомат часто вимикається, зверніть увагу на ознаки його зносу і несправності, і за потреби своєчасно замініть пристрій — це одна з найважливіших умов безпечної експлуатації вашої електромережі.

Висновок

Підсумовуючи, перевірку автоматичного вимикача слід проводити при перших же збоях у його роботі. Якщо автомат вимкнувся без очевидної причини, відчутно нагрівся або почав видавати дивні звуки - не відкладайте діагностику. Спершу виконайте зовнішню перевірку і прості заміри мультиметром у щитку. Нерідко вже на цьому етапі вдається виявити проблему: чи то ослаблена клема, чи згорілий модуль. Перевірка автомата залежить від виробника - не всі пристрої влаштовані ідентично. Деякі сучасні моделі мають індикатори стану або спеціальні віконця, які змінюють колір при спрацюванні. Завжди корисно ознайомитися з паспортом виробу: там можуть бути вказані рекомендації щодо перевірки та ознаки несправності саме для вашої моделі.

Пам’ятайте, що автоматичний вимикач - це пристрій, від якого значною мірою залежить пожежна безпека оселі. Експлуатація несправного автомата неприпустима. Краще замінити автомат у щитку завчасно, ніж чекати повної відмови захисту у критичний момент. За найменших сумнівів у справності чи якщо перевірка здалася вам складною, зверніться до професійного електрика. Спеціаліст швидко протестує автомат професійними приладами і виконає заміну за необхідності. Дбайливе ставлення і своєчасна перевірка автоматичних вимикачів - запорука надійної і безпечної роботи вашої електромережі.
