Як правильно підключати та замінювати галогенні лампи

Галогенові лампи – це сучасні та ефективні джерела світла на основі поліпшених ламп розжарювання, у яких колба заповнюється парами галогенів. Вони компактні, дають яскраве світло і широко використовуються як у приватних помешканнях, так і в комерційних закладах. Проте, щоб максимально реалізувати їхній потенціал та забезпечити безпеку, важливо знати, як правильно підключити галогенову лампу і що слід врахувати під час її заміни. У цій статті зібрані покрокові інструкції та поради експертів щодо монтажу галогенових ламп як напряму від мережі 220 В, так і через трансформатор на 12 В, з використанням захисних блоків плавного пуску. Також ви дізнаєтеся, як безпечно замінити галогенову лампу та уникнути типових помилок.

Підключення галогенових ламп — що потрібно врахувати

Галогенові лампи існують у двох основних варіантах за напругою: для високої напруги (220 В) і для низької напруги (здебільшого 12 В). Перш ніж переходити до монтажу, переконайтеся, який тип лампи ви маєте, та врахуйте особливості її підключення:

• лампи на 220 В (без трансформатора): Такі моделі розраховані на підключення безпосередньо до мережі. Їх підключення аналогічне звичайним лампам розжарювання – напряму через патрон та вимикач. Жодних додаткових пристроїв тут не потрібно, схема підключення галогенової лампи в цьому випадку дуже проста.

• лампи на 12 В (через трансформатор): Для галогенових ламп низької напруги обов'язково потрібен спеціальний трансформатор для галогенових ламп, що знижує 220 В до 12 В. Без нього таку лампу підключати до мережі категорично не можна – вона миттєво вийде з ладу. З трансформатором ці лампи часто встановлюють у вологих приміщеннях (ваннах), а також у підвісних стелях для додаткової безпеки та компактності.

Незважаючи на різну робочу напругу, принцип підключення однаковий: усі галогенові лампи у мережі підключають паралельно (живлення надходить окремо на кожну лампу). Послідовне з'єднання не застосовується – інакше лампи не отримають потрібної потужності й швидко перегорять. Завжди під'єднуйте лампи через вимикач, який розмикає фазний провід. Це дозволяє легко відключити світильник одним натисканням клавіші під час обслуговування чи заміни ламп.

Обов’язково звертайте увагу на сумарну потужність та струм у колі. Для кількох галогенок на 220 В сумарна потужність може бути значною (наприклад, 5 ламп по 50 Вт = 250 Вт, струм біля 1,14 А). А для варіанту з 12 В – струм ще більший (250 Вт при 12 В – понад 20 А!). На практиці монтажу у розподільних коробках та світильниках: усі з'єднання виконуйте тільки у зручному та доступному місці, із якісною ізоляцією та відповідним перерізом проводу. Це спростить обслуговування і мінімізує ризик перегріву кабелів.

Далі розглянемо детальніше два ключові сценарії, як правильно підключати галогенові лампи: напряму до 220 В і через трансформатор на 12 В, із практичними схемами та порадами.

На 220В: пряма схема

Підключення галогенових ламп 220В здійснюється напряму до мережі без жодних перетворювачів. Монтаж практично ідентичний звичайній лампі розжарювання. Послідовність дій буде наступною:

1. Патрон та проводка: Встановіть патрон, що пасує до цоколя галогенки (наприклад, GU10, E27 тощо). До патрона має підходити два дроти – для фази та нуля.
2. Розподільна коробка: Проведіть кабель до світильника, обираючи подвійну жилу належного перерізу (зазвичай мідний провід ВВГнг 2×1,5 мм² для 1-2 ламп). Фазний провід з'єднується із тим, що йде на вимикач, нейтральний – напряму з нейтраллю лінії.
3. Вимикач: Фазний провід повинен обов'язково проходити через клавішний вимикач, щоб розмикати схему. Вмикач слід ставити обов’язково у фазу, що забезпечує повне знеживлення лампи. Після вимикача фазу підключають до відповідної клеми патрона (часто коричневий дріт).
4. З'єднання ламп: Для однієї лампи другий контакт патрона (нейтраль, синій провід) приєднують до нульової шини. Якщо ламп декілька, підключайте їх паралельно – тобто кожен патрон до спільних фазового й нейтрального проводу. Зазвичай це роблять "шлейфом": провід від коробки заходить на перший світильник, паралельно до нього під’єднують наступний і так далі. Всі з'єднання ретельно ізолюйте та розмістіть у клемниках або розподільчих коробках.
5. Перевірте безпеку: Перед увімкненням перевірте якість і надійність контактів. Як безпечно підключити галогенову лампу? Переконайтеся, що всі гвинти затягнуті, оголені дроти не торкаються один до одного, світильник закріплений. Лише після цього вставляйте лампу у патрон та подавайте напругу.

На 12В: через трансформатор

Галогенові лампи на 12 В підключають тільки через понижуючий трансформатор. Схема підключення галогенової лампи низької напруги обов’язково включає цей елемент. Дійте за такою схемою:

1. Виберіть трансформатор: Оберіть трансформатор для галогенових ламп на 12 В (електронний компактний чи тороїдальний). Потужність блоку має відповідати загальній потужності усіх підключених ламп з невеликим запасом – ідеально 20–30%. Рекомендовано використовувати трансформатор лише перевірених брендів, адже від його якості залежить і електробезпека, і довговічність ламп. Беріть із запасом – слабкий трансформатор перегріється та вийде з ладу, надто потужний працюватиме некоректно з малою кількістю ламп. При несиметричному навантаженні доцільно ставити окремий трансформатор на кожну лампу чи невелику групу.
2. Первинна обмотка (вхід 220 В): Трансформатор підключається до мережі у розподільній коробці. Провід фази з вимикача – на клему L (Line); нейтраль – до N (Neutral). Багато електронних трансформаторів комплектуються гнучкими входами (коричневий – фаза, синій – нуль) або з маркуванням на корпусі. Вимикач краще ставити перед трансформатором (на 220 В), щоб відмикати живлення на весь блок, коли світильник вимкнений.
3. Вторинна обмотка (вихід 12 В): З вихідних клем трансформатора (маркуються як 12 В~, Sec або «– ~ + ~») ведіть два дроти до галогенових ламп. Усі лампи 12 В підключаються паралельно одна до одної на ці виходи. Не можна підключати їх послідовно – кожна повинна отримувати повні 12 В. Для монтажу багатьох світильників зручно використати клемник: провід від трансформатора на клемник, а потім до кожної лампи окремо.
4. Монтаж і розміщення: З досвіду встановлення у розподільчих шафах і стелях, трансформатор бажано розташовувати у доступному місці для обслуговування. Найкраще – поряд із розподільною коробкою або в технічній ніші стелі з ревізійним люком. Не ховайте блок глибоко у конструкції! Слідкуйте, щоб трансформатор не перегрівався, дроти до ламп не тягніть "скрутками" під стелею – у разі обриву дістатись до з'єднання буде майже неможливо.
5. Перевірка роботи: Після підключення перевірте, що всі з'єднання надійно затиснуті, ізоляція не ушкоджена. Вставте галогенові лампи у патрони (часто це штирьковий цоколь GU5.3 або G4 – просто втикається в гніздо). Увімкніть подачу електроенергії і перевірте, щоб усі лампи загорілися одночасно. Якщо світло тьмяне чи мерехтить – причиною можуть бути занадто довгі дроти, перевантаження трансформатора або його несправність.

Схеми підключення та блоки захисту

Подивімося на декілька поширених схем підключення галогенових ламп. Одна з них – із застосуванням трансформатора для ламп 12 В, інша – підключення ламп на 220 В із блоком захисту (плавним пуском). Ці ілюстрації допоможуть краще зрозуміти, як підключити галогенову лампу у конкретній ситуації.

Схема підключення з трансформатором

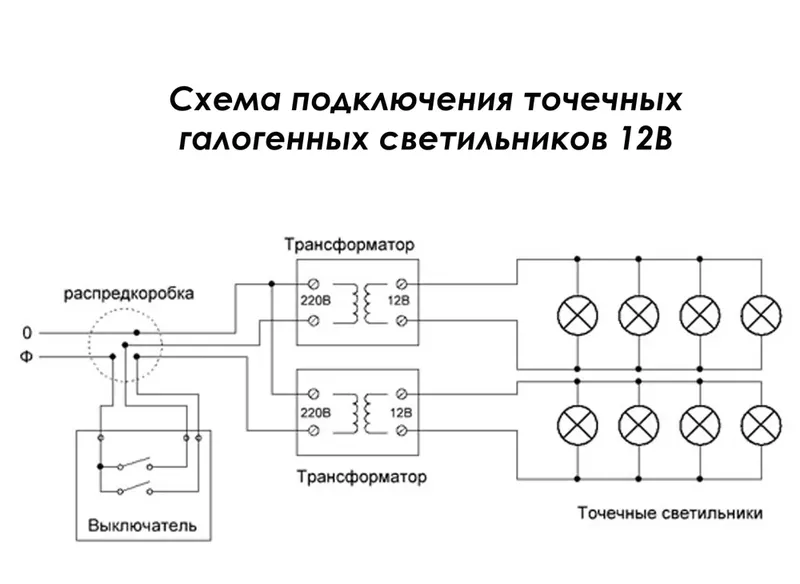

Схема підключення декількох точкових галогенових світильників 12 В через понижуючий трансформатор.

На схемі видно розподілення живлення на групу низьковольтних ламп. Фазний провід (Ф) від мережі 220 В через вимикач іде на вхід двох трансформаторів, нейтраль (0) з розподільної коробки підключається до інших входів. На виході 12 В кожного трансформатора підключено по три галогенові лампи через паралельне з'єднання. Саме паралельно забезпечується подача штатної напруги для кожної лампи.

Під час монтажу за цією схемою важливо врахувати:

• Окремі дроти на кожен трансформатор: Кожен трансформатор слід під'єднати окремим кабелем до 220 В і збирати всі живлення лише в розподільній коробці. Не робіть послідовних з'єднань або "скруток" під стелею – якщо один контакт обірветься, знайти та усунути несправність буде проблемно.

• Відповідний переріз проводів: На 12 В сила струму вища, тому дроти між трансформатором і лампами повинні бути товсті (стандарт – 2×2,5 мм² для струму до 25 А). Слабкий затиск контактів при великих навантаженнях може викликати нагрівання та оплавлення.

• Розташування трансформаторів: Розміщуйте трансформатори ближче до групи ламп, щоб дроти 12 В були якомога коротшими – це мінімізує втрати напруги і гарантує стабільну яскравість. При використанні кількох трансформаторів рівномірно розподіляйте між ними навантаження.

• Вимикач на вході: Зверніть увагу: вимикач (зі схеми внизу зліва) змонтовано зі сторони 220 В, до трансформаторів. Це класичний підхід: так розмикається малий струм, і не потрібен спеціальний вимикач за 12 В. Іноді додаткові вимикачі ставлять і на низькій стороні (для розділення груп ламп), але звичайний вимикач не розрахований на великі струми 12 В – його контакти швидше зношуються.

Схема підключення з плавним пуском/захистом

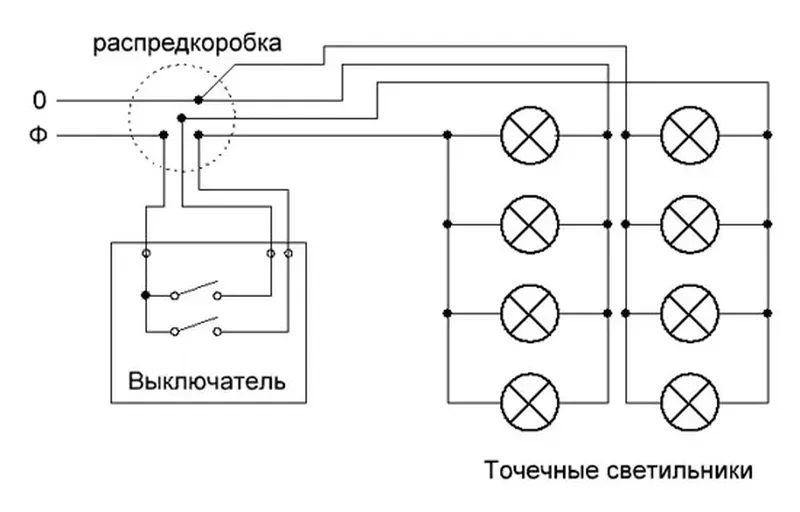

Базова схема паралельного підключення галогенових ламп на 220 В (без блоку захисту).

На схемі показано підключення восьми світильників на 220 В: фаза після вимикача підходить до кожної лампи, нульові проводи теж з'єднані разом. Всі лампи паралельні, на кожну подається повних 220 В. Блок захисту ламп (блок плавного пуску) можна додати послідовно у фазний провід – наприклад, перед першою лампою чи одразу після вимикача. На схемі цей блок не промальований, але підключається між вимикачем і групою ламп.

Як працює блок захисту: це маленький електронний модуль, який обмежує пусковий струм. При включенні він спершу знижує напругу, а за 2-3 секунди плавно підвищує до штатної. Так нитка розжарювання прогрівається поступово, без різких ударів струму, й не піддається термічному шоку. Плавний пуск запобігає псуванню нитки під час стрибків напруги й суттєво подовжує ресурс лампи. Деякі блоки додатково стабілізують напругу, оберігаючи лампи при перепадах у мережі.

Коли та як ставити блок: встановлення блоку захисту галогенових ламп бажане для будь-яких дорогих ламп на 220 В, особливо якщо вони часто перегорають. Одного пристрою вистачає на групу ламп (до 1–2 кВт загальною потужністю) – цього достатньо для захисту всіх підключених галогенок. Монтується блок просто: фазний провід обрізають і йому у розрив під'єднують модуль. Сам пристрій компактний і легко розміститься як у корпусі світильника, так і в підрозетнику вимикача чи розподільчій коробці. З практичного досвіду майстрів – блок зручніше ставити у коробці поруч із вимикачем: там легкий доступ та немає ризику перегріву (на відміну від монтажу під стелею біля лампи).

Поширені цоколі галогенових ламп: GU10 та E27 використовуються для 220 В (робота напряму від мережі), а GU5.3 (MR16), G4, G53 – для 12 В (ч/з трансформатор). Будьте уважні під час заміни: галогенова лампа як встановити її правильно залежить від цоколя. Приклад, GU10 вставляється й повертається за годинниковою для фіксації, а двощтирькові лампи GU5.3 тільки вставляються без обертання. Якщо переплутати модель за напругою чи цоколем, можна пошкодити й лампу, й світильник (12-вольтова згорить миттєво в мережі, а 220-вольтова не світитиме від трансформатора 12 В).

Заміна галогенових ламп

Навіть при ідеальному монтажі будь-яка лампа з часом перегорає. Галогенки служать орієнтовно 2000–4000 годин, після чого нитка перегорає або світло тьмяніє. Нижче розглянемо, як замінити галогенову лампу швидко й безпечно, а також типові помилки, яких варто уникати.

Як безпечно зняти стару й встановити нову

Заміна галогенової лампи не потребує спеціального інструменту, але вимагає обережності. Дотримуйтесь наступних простих кроків:

1. Знеструмте світильник. Перед будь-якими діями обов’язково відключіть живлення – достатньо просто вимкнути світильник клавішею (правда, якщо бажаєте убезпечити себе на 100%, знеструмте автомат, але переважно вистачає вимикача). Переконайтесь, що лампа не світить.
2. Дайте лампі охолонути. Якщо лампочка щойно перегоріла чи світила, вона сильно гаряча. Дочекайтеся (5–10 хвилин), поки охолоне, і лише після цього виймайте її. Це збереже вам руки і патрон від ушкодження.
3. Демонтуйте кріплення. У залежності від конструкції світильника, потрібно зняти захисне скло, декоративний плафон або стопорне кільце. У вбудованих світильниках зазвичай є пружинне кільце – натисніть і вийміть його, щоб звільнити лампу. У люстрах відгвинтіть плафон чи фіксуючі гвинти. Робіть усе акуратно, без зайвих зусиль із крихким склом.
4. Вийміть стару лампу. Більшість галогенок із цоколем GU10/GU5.3 просто витягуються з патрона. Якщо це поворотний цоколь (GU10, GX5.3 тощо), поверніть лампу проти годинникової на чверть оберту та акуратно витягніть. Не рвіть із силою – зазвичай лампа легко від’єднується. Якщо застряла – огляньте патрон на наявність додаткових фіксаторів чи защіпок.
5. Не торкайтеся колби руками. Нову лампу беріть тільки у чистих рукавичках або серветкою. Дотик шкіри до колби заборонено – жир із пальців залишає сліди, і при нагріві утворюється зональний перегрів, який може призвести до перегорання або навіть вибуху лампи. Якщо випадково торкнулися – протріть колбу спиртом і насухо витріть перед встановленням.
6. Встановіть нову лампу. Обережно поєднайте контакти цоколя з патроном. Для двощтирькових (MR16 тощо) – просто втисніть обидва штифти у відповідні отвори. Для GU10 – вставте, трохи натисніть і поверніть за годинниковою до фіксації. Переконайтесь, що лампа сидить щільно і не хитається. Поверніть кріпильне кільце, скло чи плафон на місце.
7. Вмикайте живлення та перевіряйте світло. Натискайте вимикач – нова лампа має світити яскраво, без мерехтіння. Якщо вона не горить – переконайтесь у правильній установці та наявності напруги. При миготінні світла можливий поганий контакт чи несправний трансформатор (для 12 В).

Якщо дотримуватись цього алгоритму, галогенова лампа і встановлюється, і знімається абсолютно без ризиків для людини і самої лампи. Особливо важливе правило з рукавичками: професійні електрики завжди використовують бавовняні чи оксамитові рукавички, адже мікроскопічна пляма на колбі може суттєво скоротити ресурс галогенки.

Часті помилки при заміні

Навіть нескладний процес заміни може бути виконано неправильно. Нижче наведено найбільш типові помилки – намагайтеся не допускати їх:

• Заміна під напругою. Заборонено міняти лампу без вимкнення вимикача – завжди є ризик вдаритись струмом через контакти чи випадково закоротити ланцюг. Завжди спочатку знеструмте світильник, навіть якщо поспішаєте.

• Дотик колби голими руками. Як зазначалось, братися за скло голими руками категорично не можна. Лампа з відбитками пальців може перегоріти вже через кілька хвилин чи тріснути одразу після включення.

• Невірно підібрана лампа. Завжди ставте аналогічну за параметрами галогенку натомість старої. Наприклад, знімаєте 12 В 35 Вт G5.3 – і ставите таку ж за напругою й потужністю. Галогенові лампи як замінити на інший тип – це окреме питання. Часто трапляється помилка із напругою або потужністю. Якщо до патрона 220 В вставити 12-вольтову лампу – вона миттєво згорить, у зворотній ситуації (220 В у схему на 12 В) лампа просто не засвітиться, що також не вирішить питання освітлення. Також не встановлюйте лампу більшої потужності, ніж передбачено світильником – це небезпечно перегрівом.

• Механічне пошкодження. Галогенова лампа дуже крихка (особливо лінійні типу J78 чи капсульні G4). Буває, що її випадково кидають на підлогу чи натискають занадто сильно під час монтажу. Найкраще підкласти щось м’яке під зону роботи, щоби лампа не розбилася при падінні, і не давити сильно на колбу – її легко можна розчавити голіруч.

• Ігнорування причин перегорання. Якщо лампи “горять” часто, проста заміна – тимчасовий вихід. Часто користувачі забувають про причину: нестабільна напруга, відсутність плавного пуску, непридатний трансформатор чи перегрів внаслідок поганої вентиляції. Якщо світло перегорає незабаром після заміни – перевірте стан мережі та подбайте про додатковий захист.

Рекомендації

Насамкінець – кілька важливих порад, які допоможуть продовжити термін служби ваших галогенових ламп і зробити користування освітленням максимально безпечним:

• Обирайте добротні комплектуючі. Завжди купуйте трансформатор тільки від перевірених брендів, із сертифікатами. Дешеві блоки можуть видавати нестабільну напругу і “вбивати” лампи короткими імпульсами. Те ж стосується патронів й проводів – економія тут виллється у часті заміни ламп і ремонт.

• Встановіть блок захисту. Дрібний пристрій плавного пуску коштує недорого, але подовжує життя галогенкам у 2–3 рази. Особливо корисно для стельових світильників із важкодоступними лампами – не доведеться раз у раз лазити під стелю.

• Не перевищуйте максимальну потужність. Вбудовані світильники і люстри мають обмеження по потужності лампи (наприклад, "max 35 W" для плафона). Дотримуйтесь цієї вимоги: потужніша галогенка дає надмірне тепло, може розплавити патрон, дроти чи навіть зруйнувати плафон.

• Забезпечте вентиляцію. Галогенові лампи дуже гарячі. Якщо вони розміщені у закритих просторах (натяжна стеля, меблеві шафи тощо), обов’язково забезпечте вентиляційні отвори або зазори для виходу тепла. Це зменшить нагрівання корпусу, збереже матеріали та безпеку.

• Періодично перевіряйте контакти. Раз на 1–2 роки варто переглядати й підтискати з’єднання у патронах та коробках. Від постійного нагріву клеми можуть послаблюватися. Підтягніть гвинти, зачистіть підгорілі кінці проводів та знову щільно затисніть. Якісний контакт – запорука стабільної роботи світла.

• Переходьте на LED-лампи при потребі. Хоч тема цієї статті – галогенові лампи, не можна не згадати: заміна галогенових ламп на LED – надзвичайно актуальна сьогодні. Світлодіодні аналоги споживають у 5–8 разів менше електрики і майже не нагріваються. Якщо галогенки часто перегорають чи створюють ризик перегріву, розгляньте повну заміну на LED-версії, які підходять до наявного патрона та напруги (для 12 В обов’язково замініть трансформатор на LED-драйвер або підберіть LED-лампи, сумісні з вашим блоком живлення). Це порада на майбутнє, що значно спростить обслуговування й дозволить заощадити.

Дотримуючись цих порад, ви легко змонтуєте та під'єднаєте галогенове освітлення власноруч, а також без зайвої мороки заміните перегорілі лампочки. Нехай у вашій оселі завжди буде яскраво і безпечно!
