Як вибрати автоматичний вимикач

Навіщо потрібен автоматичний вимикач: простими словами

Автоматичний вимикач (або просто «автомат») — це спеціальний пристрій, який захищає вашу проводку та електроприлади у вашій оселі чи домі від перегріву, пожежі й короткого замикання. Як він працює? Якщо струм у проводах стає занадто великим або стається аварія (наприклад, коротить праска), автомат сам відключає електрику на цій лінії. Це дозволяє уникнути серйозних наслідків та зберегти цілісність проводки, техніки та вашу безпеку. Правильний підбір автоматичного вимикача — це запорука безпеки.

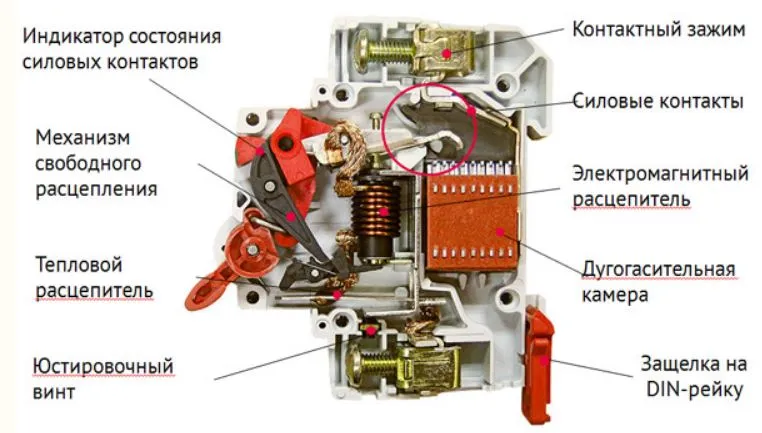

Принцип дії: усередині автомата є два основні захисти:

• Тепловий захист — реагує на тривале перевантаження (наприклад, якщо до розетки підключити занадто багато потужних приладів одночасно).
• Миттєвий (електромагнітний) захист — спрацьовує за частки секунди, якщо виникає коротке замикання або сильний стрибок струму.

Після усунення причини аварії автомат просто вмикається назад спеціальним важелем — міняти запобіжники не потрібно! Сучасні автомати компактні, легко монтуються і служать роками.

Основні характеристики: на що звертати увагу при виборі

• Номінал автомата (струм, А) — це максимальний струм, при якому автомат пропускає електрику без вимкнення. Наприклад, автомат на 16 А вимкнеться, якщо струм на лінії стане більшим за це значення (зазвичай у разі сильного перевантаження або КЗ).
  Автомат підбирається за потужністю та перерізом кабелю. Завжди обирайте номінал автомата, виходячи з перерізу кабелю, щоб він захищав саме проводку, а не дорогі побутові прилади.
• Вимикаюча здатність (A, кА) — максимальний струм короткого замикання, який автомат може відключити без руйнування. Для квартир і будинків — зазвичай обирають 4,5 або 6 кА, для приватних будинків і потужних мереж — 6–10 кА.
• Клас спрацювання (тип B, C, D)— тип обирається залежно від призначення й умов роботи.
  • B — найчутливіший, підходить для освітлення й пристроїв без великих стрибків (зазвичай освітлювальні лінії);
  • C — універсальний, обирають найчастіше для квартири, витримує короткочасні стрибки (наприклад, при запуску холодильників);
  • D — «терплячий», потрібен тільки для потужних електродвигунів або верстатів (у побуті майже не застосовується).
• Кількість полюсів (1P, 2P, 3P, 4P) — скільки проводів одночасно розриває автомат. Для квартири (однофазна мережа) зазвичай беруть 1-полюсні (тільки фазу) на кожну лінію і 2-полюсний на ввід. Для будинку з трифазним вводом можуть застосовуватися 3 або 4-полюсні автомати.
• Додаткові функції — бувають диференційні автомати (дифавтомати), які захищають не лише від перевантаження, а й від витоку струму (схожі на УЗО, але 2-в-1), сигналізація роботи, підключення допоміжних пристроїв.

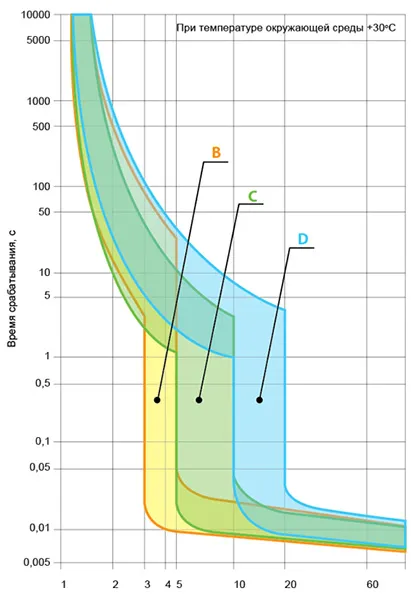

Пояснення до графіка: Зображення показує, як автомати різних класів (B, C і D) реагують на короткочасні перевантаження. Чим вищий тип (від B до D), тим більший струм короткочасно допускається до спрацювання. Це важливо враховувати під час вибору — тип C універсальний, тип B чутливий, а D підходить для обладнання з високими пусковими струмами.

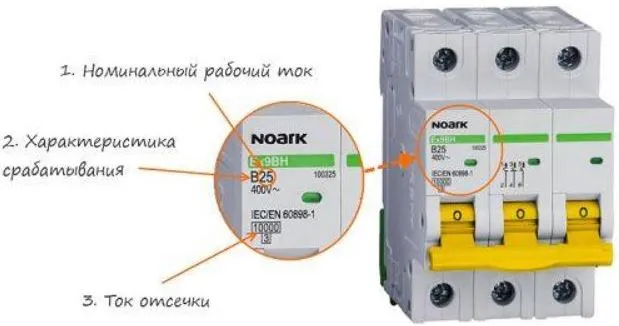

На корпусі автоматичного вимикача зазначаються основні технічні характеристики: номінальний робочий струм (у цьому випадку 25 А), тип часової характеристики спрацювання (наприклад, B — для чутливих до перевантажень ланцюгів), а також вимикаюча здатність — максимальний струм короткого замикання, який автомат здатен безпечно вимкнути. Ці параметри обов'язково треба враховувати при підборі автомата під конкретне навантаження та умови.

Як вибрати автоматичний вимикач за струмом короткого замикання (КЗ)

Струм короткого замикання (Iкз) — це максимальний струм, який може протікати в ланцюзі під час аварії. Автомат має впоратися з його вимкненням, не зруйнувавшись.

Вимикаюча здатність — параметр, який вказується на корпусі автомата: 4,5 кА, 6 кА, 10 кА. Чим вища цифра — тим надійніший захист у разі КЗ.

Орієнтири:

• Квартира у багатоповерхівці: автомат на 6 кА — достатньо
• Будинок з прямим підключенням: краще взяти 10 кА

Порада: якщо невідомо, який струм КЗ можливий — обирайте із запасом (10 кА), особливо для ввідного автомата.

Як вибрати автоматичний вимикач: алгоритм для дому та квартири

Щоб грамотно підібрати автомат для квартири чи будинку, дотримуйтесь покрокової інструкції:

1. Підберіть автомат, розрахувавши навантаження, яке буде підключене до лінії.
   Приклад розрахунку:
   Припустимо, до розеткової лінії будуть підключатися чайник (2 кВт), мікрохвильовка (1 кВт), телевізор (0,2 кВт):

   Загальна потужність: 2 000 + 1 000 + 200 = 3 200 Вт.
   Струм = 3 200 Вт / 220 В ≈ 14,5 А

   Для такого навантаження беріть автомат на 16 А. Перевіряйте, щоб переріз кабелю (мідь 2,5 мм²) витримував цей струм.
2. Звірте номінал автомата з перерізом кабелю: автомат не повинен бути потужнішим, ніж допустимий струм кабелю (див. таблицю відповідності нижче).
3. Виберіть тип автомата за часом спрацювання:
   B — якщо підключаєте тільки світло та прості прилади.

   C — якщо на лінії є техніка з потужними моторами чи блоками живлення (холодильник, комп'ютер тощо).

   Для розеток і більшості ліній краще використовувати тип C.

   Тип B, C або D обирається залежно від призначення та умов роботи.
4. Визначтеся з кількістю полюсів: Для квартир і будинків, як правило, достатньо 1-полюсних автоматів на окремі лінії й 2-полюсного на ввід.
5. Перевірте вимикаючу здатність (не менше 6 кА для квартири, 10 кА — для великих будинків): якщо сумніваєтесь — беріть із запасом.
6. Розгляньте необхідність додаткових функцій: Наприклад, якщо монтаж робиться у ванній, краще ставити дифавтомат (або окремий автомат + УЗО) для додаткового захисту.
7. Вибір виробника: Переважно брати автоматику відомих брендів (Schneider Electric, ABB, Legrand та ін.) — вони надійніші й служать довше.

Щоб дізнатися, який автоматичний вимикач вибрати для квартири чи для будинку, завжди виходьте з потужності підключених приладів та діючої проводки. Саме це головне правило! Пам’ятайте: автомат підбирається за потужністю й перерізом кабелю — тільки так досягається надійна й безпечна робота електромережі.

Розрахунковий приклад для приватного будинку/дачі:

• Ввід: 2-полюсний автомат 25 А тип C (дріт мідь 4 мм²).
• Розетки: автомат 16 А С (проводка 2,5 мм², сумарна потужність ~3 кВт).
• Освітлення: автомат 10 А B (проводка 1,5 мм², лампи на 300 Вт).
• Після вводу — УЗО 25 А 30 мА для захисту всієї мережі.

Як вибрати автоматичний вимикач для бойлера, електродвигуна й інших навантажень

Вибір автомата для конкретного обладнання потребує урахування особливостей навантаження. Для приладів з активним навантаженням (обігрівачі, бойлери) підбирайте автомати за стандартною схемою: виходячи з потужності та перерізу кабелю.

Приклад для бойлера: бойлер потужністю 2 кВт при напрузі 220 В споживає ~9 А. Ставимо автомат на 10 А типу B при кабелі 1,5 мм² або 16 А типу C при кабелі 2,5 мм².

Для електродвигунів і насосів з високими пусковими струмами слід вибирати автомати типу D — вони витримують короткочасні стрибки без хибних спрацювань.

Важливо: Автомат для двигуна повинен ураховувати пусковий струм, потужність двигуна й тривалість запуску. Тип C підходить для помірних пусків, D — для важких умов.

Підказка: для індуктивних навантажень із пусковим перевантаженням беріть автомат із запасом, але не перевищуйте допустимий струм кабелю.

Важливі умови та розрахункові таблиці

Поправочний коефіцієнт по числу автоматів у ряду щита

Якщо в ряду стоїть багато автоматів поряд, вони можуть більше нагріватися. Для правильного розрахунку використовуйте коефіцієнти:

Як застосовувати: Якщо розрахунковий струм 20 А, у щиті 12 автоматів підряд — 20 А × 0,85 = 17 А, ставимо автомат на 16 А.

Поправочний коефіцієнт на температуру навколишнього середовища

Приклад: При +45 °C розраховане навантаження 20 А: 20 × 0,88 = 17,6 А, тобто беремо 16 А.

Таблиця вибору номіналів автоматів за перерізом мідного дроту

Класи струмовідсікання автоматів

• Клас 1 — мінімальне обмеження (застарілі моделі);
• Клас 2 — підходять для сучасних квартир і будинків;
• Клас 3 — преміальні промислові, для надшвидкого вимкнення.

Для дому та квартири: обирайте автомати класу 2 — це золота середина за швидкістю й безпекою!

Монтуйте у сухих приміщеннях і завжди враховуйте умови експлуатації — перепади температури та вологості скорочують термін служби автоматів!

Як вибрати ввідний автоматичний вимикач

Ввідний автомат — це головний автомат у щитку, який вимикає всю мережу квартири чи будинку. Його завдання — захищати не тільки окремі лінії, а й всю проводку загалом.

Приклад: для квартири із загальною потужністю до 7 кВт часто ставиться ввідний автомат на 32 А типу C. У приватних будинках — від 40 до 63 А залежно від перерізу ввідного кабелю й дозволеної потужності.

Обов'язково враховуйте:

• Матеріал кабелю (мідь/алюміній)
• Переріз дроту (не менше 6 мм² для 40 А)
• Наявність УЗО чи дифавтомата після вводу

Також перевірте вимикаючу здатність: для приватного сектора або старих будинків можливі високі струми КЗ, тому краще брати автомати на 10 кА.

Де розрахувати параметри автомата онлайн

Якщо ви не хочете робити розрахунки вручну, використовуйте спеціальні онлайн-калькулятори вибору автоматичного вимикача. Достатньо ввести потужність підключених приладів, тип кабелю й переріз — сервіс розрахує номінал автомата та запропонує рекомендації.

Наберіть у пошуку: “розрахунок автомата онлайн” або “калькулятор автоматичного вимикача”. Використовуйте сайти виробників або надійних технічних порталів.

Основні типи автоматичних вимикачів для дому та квартири

• Модульні автомати — класичні компактні корпуси на DIN-рейку, від 0,5 до 63 А, використовуються майже у всіх квартирних і домашніх щитках.
• Молдовані (литий корпус) — потужніші (від 100 А і вище), застосовуються здебільшого в промислових вводах, але іноді на вводі великих котеджів.
• Диференційні автомати (дифавтомати) — поєднують функції автомата захисту від перевантажень/КЗ та УЗО (захист від витоків). Чудовий вибір для ванної/кухні.
• Автомати для спецпризначення — для електродвигунів, для DC-ланцюгів (сонячні системи), мініавтомати для автомобілів. У побуті зустрічаються рідко.

Поширені помилки при виборі автоматичних вимикачів

• Ставити автомат «із запасом». Це небезпечно! Завищений номінал не захистить проводку від пожежі. Номінал автомата має бути не вищим, ніж може витримати кабель!
• Занижений номінал. Автомат може постійно вибивати навіть при нормальному навантаженні.
  Рішення: Підбирайте номінал трохи вищий за розрахунковий струм, але не перевищуйте допустимий для дроту!
• Неправильний підбір типу спрацювання (характеристика B/C/D).
  Для побутових мереж майже завжди ідеальний тип C!
• Недостатня вимикаюча здатність, підроблені автомати.

  Звертайте увагу на офіційне маркування (6kA і вище для сучасних нових квартир і будинків).

• Помилки монтажу: слабе затягування клем, крутіння багатожильних і одножильних проводів, об'єднання багатьох проводів в одну клему.

  Завжди уважно затягуйте клеми, не поєднуйте різні матеріали (мідь-алюміній) без спеціальних клем!

• Переплутані нейтралі після УЗО або дифавтомата.

  Не можна змішувати нейтралі після одного УЗО — призводить до хибного спрацювання!

• Монтаж у занадто холодному/спекотному/вологому місці.

  Використовуйте автомати у відповідних боксах — не встановлюйте у лазні, на вулиці без захисту, у вологому підвалі.

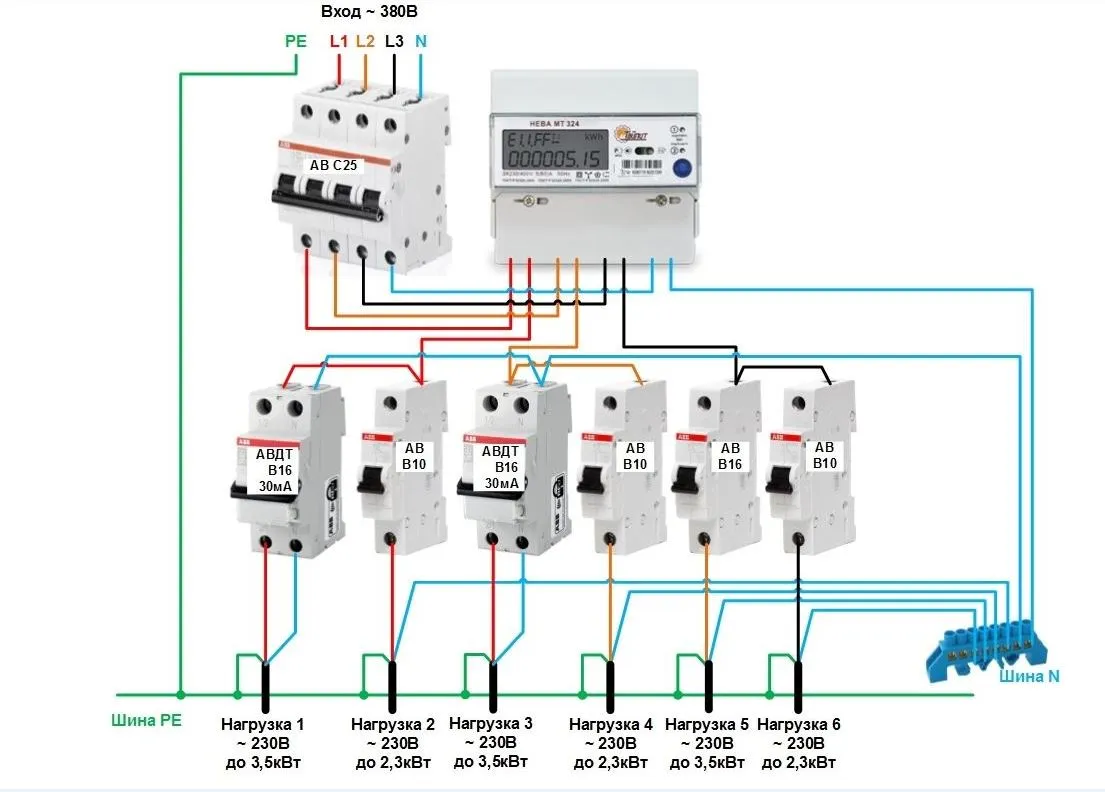

Схема підключення та правила монтажу автомата

Монтаж автоматичного вимикача — справа відповідальна. Нижче — основні правила монтажу та приклад схеми для приватного будинку:

• Перед монтажем завжди вимикайте живлення!
• Класична схема: фаза з ввідного автомата — на шину, далі на групові автомати по лініях (розетки, світло), після яких ідуть кабелі до навантаження.
• Верхня клема автомата — для підключення живильного проводу, нижня — на відхідну лінію.
• Використовуйте спеціальні гребінчасті шини для розводки фази.
• Після УЗО нейтралі не об'єднуйте!
• Проводи обтискайте наконечниками, для гнучких жил — обов'язково!
• Підписуйте автомати й лінії для полегшення пошуку несправностей.

Порівняння популярних моделей автоматичних вимикачів

Висновок

Автоматичний вимикач — ваш незамінний захисник у домашній електромережі. Правильний підбір автоматичного вимикача — це запорука безпеки й гарантія того, що оселя чи будинок будуть захищені від займання проводки, вимикаючи живлення при будь-якій небезпеці!

• Визначте навантаження й виберіть відповідний номінал автомата з урахуванням кабелю;
• Використовуйте тип C для розеток і змішаних навантажень, тип B — для освітлення;
• Тип автомата підбирається залежно від призначення й умов роботи;
• Завжди віддавайте перевагу брендам, перевіреним часом;
• Не помиліться з монтажем і схемою підключення — безпека завжди на першому місці!

Тепер ви знаєте, як вибрати автоматичний вимикач для квартири чи будинку, який автомат вибрати для різних цілей, знайомі з основними типами автоматичних вимикачів, алгоритмом розрахунку номіналу автомата для дому!

Автор статті: Поставити питання експерту

Сергій Бондар
Практикуючий електрик із 10-річним досвідом. Спеціалізується на підборі та встановленні систем захисту від перевантажень і коротких замикань у приватних будинках та оселях по всій Україні.
