Як захистити холодильник і телевізор від стрибків напруги: реле, стабілізатор чи ДБЖ

Коливання напруги в українських електромережах давно перестали бути рідкістю. Просідання до 160–180 В, стрибки до 250 В і вище, раптові відключення — усе це безпосередньо б’є по найдорожчій побутовій техніці. У першу чергу страждають холодильник і телевізор: саме вони цілодобово підключені до мережі та чутливі до будь-яких аномалій. Один невдалий імпульс — і компресор холодильника або блок живлення телевізора може вийти з ладу, а ремонт обійдеться значно дорожче, ніж встановлення захисного пристрою.

Від імені практикуючого електрика: за останні роки я все частіше виїжджаю на виклики, де в людей згорів інверторний холодильник, плазмова панель або приставка, хоча «до цього все працювало нормально». У 8 випадках із 10 причиною стає саме погана якість напруги. Тому головне завдання власника техніки сьогодні — не чекати чергового перепаду, а завчасно встановити реле напруги або комплекс захисту, що відповідає конкретній ситуації.

Чим небезпечні стрибки напруги для холодильника та телевізора

Будь-який побутовий прилад розрахований на роботу в певному діапазоні напруги, зазвичай 198–242 В. У реальних умовах мережі цей діапазон часто порушується. Для холодильника це в першу чергу небезпечно для компресора, а для телевізора — для блока живлення та чутливої електроніки.

За сильного просідання компресор холодильника не може нормально запуститися: мотор намагається «зірватися з місця», струм зростає, обмотки перегріваються. Пара таких запусків при 160 В — і двигун опиняється під загрозою. За завищеної напруги прискорено старіє ізоляція, збільшується нагрів і зростає ризик пробою.

Телевізор, ігрова приставка, медіаприставка чи домашній кінотеатр реагують ще чутливіше: імпульси та піки здатні пробити вхідний каскад блока живлення або пошкодити мікросхеми. Особливо страждають сучасні тонкі панелі та smart-TV з насиченою електронікою.

Як працює реле напруги та які вони бувають

Реле напруги — це компактний електронний пристрій, який постійно стежить за параметрами мережі та при виході за заданий діапазон автоматично відключає навантаження. Щойно напруга повертається в норму й витримується задана затримка, реле знову подає живлення на техніку. За правильної настройки саме воно приймає на себе «удар» стрибків, зберігаючи компресор, блок живлення та електроніку.

За виконанням реле поділяються на три основні типи:

• розеткові — виглядають як подовжена вилка з розеткою на корпусі, підключаються прямо в настінну розетку, після чого в них вмикається техніка;
• DIN-рейкові — встановлюються в щиток, захищають одразу лінію або цілу групу розеток;
• вбудовані або модульні рішення, інтегровані в стабілізатори та ДБЖ.

Сучасні моделі дозволяють точно задати нижній і верхній пороги відключення, час затримки на вмикання, а часто ще й контролюють частоту, асиметрію фаз (для трифазних систем), наявність нульового провідника. Це робить реле напруги універсальним рішенням для захисту більшості побутових приладів.

Реле напруги для холодильника: вибір і встановлення

Холодильник — один із найдорожчих і водночас життєво важливих приладів у домі. Втрата продуктів, ремонт компресора чи заміна інверторного двигуна обходяться в чималу суму. Тому окреме реле напруги для холодильника сьогодні сприймається не як розкіш, а як базовий захід безпеки.

На що звернути увагу під час вибору:

• Тип виконання. Для одного холодильника найчастіше використовують розеткове реле: воно просте в монтажі та не потребує втручання в щит. Якщо ж на одній лінії сидить одразу кілька холодильників, морозильних камер чи потужна кухонна техніка, логічніше поставити DIN-рейковий пристрій у щиті.
• Діапазон робочих напруг. Важливо, щоб пороги можна було налаштувати під реальні умови мережі. У типовій квартирі нижній поріг виставляють 180–190 В, верхній — 245–250 В, але за частих стрибків угору пороги можна трохи посилити.
• Час затримки вмикання. Для компресора критично, щоб повторний запуск відбувався не відразу після відновлення напруги. Затримка 120–180 секунд дозволяє маслу повернутися в систему, зменшити навантаження на двигун і продовжити строк служби.
• Максимальний струм навантаження. Більшість побутових холодильників укладаються в 3–5 А, але короткочасний пусковий струм вищий. Зазвичай реле на 16 А із запасом вистачає для будь-якого домашнього холодильника; важливо не «навантажувати» його зайвими приладами через трійники.

Установлюючи реле, дотримуйтеся простого правила: холодильник має бути підключений через окрему лінію або хоча б мати «особистий» захист. Якщо в квартирі стару проводку складно переробити, почніть хоча б із розеткового рішення. У приватних будинках із довгими лініями та нестабільним живленням я рекомендую ставити реле на DIN-рейку в щиті й захищати повністю «кухонну» групу.

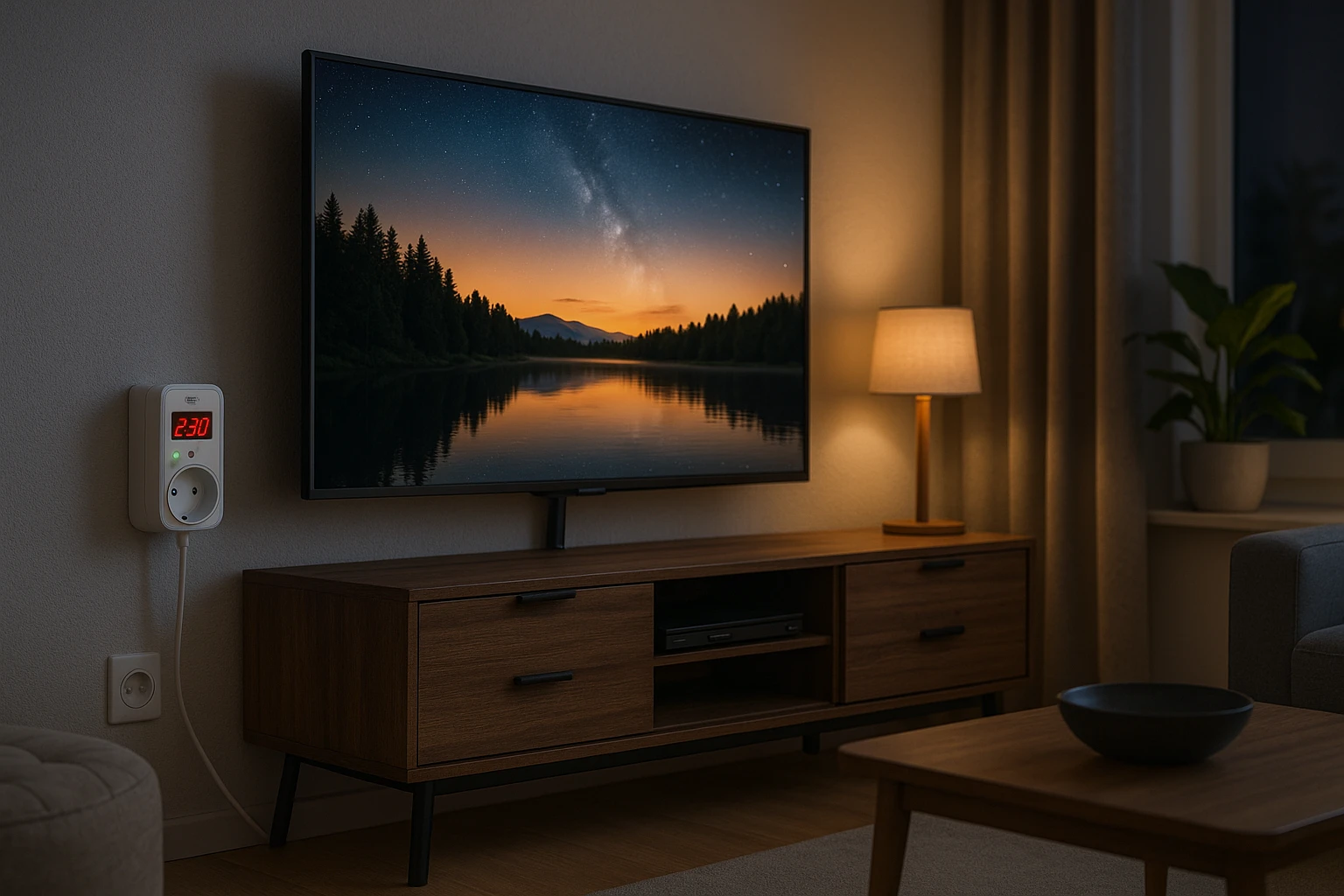

Реле напруги для телевізора та домашнього кінотеатру

Телевізори, ігрові приставки й медіаплеєри не мають компресора, зате насичені тонкою електронікою. Плати живлення, материнські плати та підсвічування матриць дуже чутливі до перепадів, імпульсів і короткочасних сплесків. Ремонт сучасної OLED- чи QLED-панелі іноді порівнюваний зі вартістю нового пристрою, тому окреме реле напруги для телевізора — логічний крок для тих, хто інвестував у дорогу техніку.

Особливості захисту телевізора:

• бажано використовувати реле з швидким часом реакції та чітким відсіканням за верхнім порогом — саме високі піки найчастіше «пробивають» блок живлення;
• якщо телевізор підключений через подовжувач разом із приставкою, саундбаром і роутером, варто враховувати сумарну потужність усього комплекту;
• для настінних телевізорів зручні компактні реле-адаптери, які не сильно виступають із розетки й не псують зовнішній вигляд.

Реле, стабілізатор чи ДБЖ: що обрати в різних ситуаціях

Іноді користувачі ставлять запитання: чи достатньо одного реле, чи потрібні ще стабілізатор і джерело безперебійного живлення? Універсальної відповіді немає, але можна окреслити типові сценарії.

• Міська квартира з рідкісними стрибками. Найчастіше достатньо окремих реле на холодильник і телевізор або одного щитового пристрою на лінію. Стабілізатор і ДБЖ будуть надлишковими.
• Приватний будинок із «просідною» лінією. Тут оптимальною є зв’язка стабілізатор + реле. Стабілізатор вирівнює напругу для всього будинку, а реле страхує особливо чутливі прилади та відключає їх за аварійних ситуацій.
• Часті відключення та робота від генератора. У цьому разі критично захистити електроніку від «брудної» напруги генератора. Якісний стабілізатор або інверторний ДБЖ із правильною синусоїдою в парі з реле дають максимальний захист.

ДБЖ доцільно підключати до техніки, якій важливо не просто «вижити» під час стрибка, а й продовжити коректну роботу: наприклад, до газового котла, сервера чи роутера. Для звичайного холодильника частіше достатньо реле, а для телевізора іноді зручніше взяти простий онлайн-ДБЖ невеликої потужності, який одночасно фільтрує завади та забезпечує плавне вимкнення.

Типові помилки користувачів та практичні поради

Навіть установлене реле не гарантує стовідсотковий захист, якщо його використовують неправильно. Нижче — найпоширеніші помилки, які я бачу на об’єктах.

• Надто «широкі» пороги відключення. Люди залишають заводські 160–260 В, щоб реле рідше спрацьовувало. У підсумку техніка продовжує «мучитися» при 170–180 В, хоча вже давно пора відключити живлення.
• Використання дешевих подовжувачів і трійників. Іноді в одну розетку через тонкий подовжувач підключають холодильник, мікрохвильову піч і чайник. Навіть за наявності реле контактна група подовжувача може перегрітися й поплавитися.
• Установлення реле «на око» без урахування струмів. Реле на 16 А підключають до лінії, де сумарне навантаження може досягати 5–6 кВт. У кращому разі пристрій постійно спрацьовуватиме, у гіршому — перегріється.
• Відсутність заземлення. Реле контролює напругу, але не компенсує помилки монтажу. За відсутності захисного провідника залишається ризик ураження струмом і пробою на корпус.
• Ігнорування індикації. Мигання дисплея, коди помилок чи часті спрацювання — це не «капризи» пристрою, а сигнал про реальну проблему в мережі, якою потрібно зайнятися.

Висновки

Холодильник і телевізор — техніка, без якої складно уявити сучасну квартиру. При цьому саме вони найчастіше страждають від нестабільної напруги. Ремонт компресора або блока живлення обходиться в десятки тисяч гривень, тоді як вартість реле та простої установки неспівмірно нижча. Грамотно підібране й налаштоване реле напруги захищає техніку від найнебезпечніших сценаріїв: глибоких просідань, завищеної напруги, тривалих імпульсів і помилок мережі.

Якщо у вашому домі вже траплялися випадки виходу з ладу електроніки, не варто чекати повторення історії. Почніть із базового набору: окреме реле для холодильника, захист телевізора і, за потреби, стабілізатор або ДБЖ для всього будинку. Такий підхід дозволить пережити і сезон гроз, і аварії на лініях, і нестабільність в енергосистемі з мінімальними втратами. А під час вибору конкретної моделі корисно проконсультуватися з профільним фахівцем, який врахує особливості вашої проводки, потужність підключеної техніки та характер проблем у мережі.

Автор статті: Поставити запитання експерту

Сергій Бондар

Практикуючий електрик з більш ніж 10-річним досвідом. Спеціалізується на підборі та встановленні реле напруги, стабілізаторів і ДБЖ для захисту холодильників, телевізорів та іншої побутової техніки від стрибків і просідань напруги. Допомагає клієнтам Electro-Market обирати оптимальні рішення під реальні умови українських електромереж і консультує щодо безпечного підключення техніки в квартирах і приватних будинках.
