ХХ століття без помилкової скромності можна назвати століттям технологічного прориву у всіх галузях та сферах діяльності людини. І якщо поставити собі запитання: що спричинило такий небувалий прогрес? Що за енергія, яка так швидко увійшла в наше темне буття? Енергія, яка висвітлила наше сіре існування, і дозволила зробити грандіозний стрибок у еволюції нашої життєдіяльності? Електрика!
Електрика стала використовуватися як альтернатива газовому освітленню будинків та вулиць міст наприкінці ХIХ століття. А вже до середини ХХ століття це вкрай необхідна і, по суті, незамінна енергія. Масове та наростаюче використання електрообладнання та електроприладів у другій половині ХХ століття – як на виробництві, так і в побуті – ставило безліч завдань інженерам того часу.
Потрібне нове обладнання, новий підхід, нові технології для забезпечення людства в його зростаючій потребі використовувати електрику. Потрібне швидке та професійне обслуговування, і найголовніше - потрібно було забезпечити безпеку. Електрика - хоч і незамінний, але дуже небезпечний вид енергії, з якою вже могла зіткнутися будь-яка людина. Все це призвело до створення певних стандартів у електротехніці.
Одним із прикладів таких розробок стала DIN-рейка. Німецькі інженери вигадали конструкцію, на яку монтуються електротехнічні модулі за допомогою спеціальних фіксаторів, що дозволяє швидко зняти або поставити обладнання. Ця концепція вийшла настільки вдалою, що у 1981 році Міжнародна електротехнічна комісія (МЕК) розробила міжнародний стандарт, завдяки якому DIN-рейка набула широкого поширення у всьому світі.
Застосування модульного обладнання начебто спрощує роботу електрика.
Але, щоб такий підхід дійсно давав вигоду, слід дотримуватися наступних 10 правил.
- Обов'язково складіть докладну електричну схему зібраного щита
Навіть якщо ви всього лише вирішуєте питання електроживлення в малогабаритній квартирі, все одно спочатку потрібно скласти схему щита, що включає в себе інформацію про всі модулі, максимальні струми і перерізи проводів. Пам'ятайте, що вибір розташування щита обліку, а також можливість об'єднання розподільного щита і щита обліку в єдиному пристрої постачальника електроенергії повинні бути узгоджені з постачальником електроенергії.
- Заздалегідь визначте максимальну кількість модулів у щиті
Округлене до більшого цілого значення ширини модульного обладнання, виражене в міліметрах, зазвичай кратно 9. Але модулі шириною 9 мм дуже рідко коли використовуються на практиці. Тому як своєрідна «одиниця виміру» щитка прийнято типовий модуль однополюсного захисного автомата, ширина якого округлено становить 18 мм (насправді вона трохи менше). Місткість щитків вимірюють у таких модулях. Як правило, на кожен полюс автоматичного вимикача припадає 18 мм на рейці.
Двополюсний автоматичний вимикач, АВДТ (автоматичний вимикач диференціального струму «диференціальний автомат») або ВД (вимикач диференціальний ПЗВ &mdash «пристрій захисного відключення») для однофазної мережі, як правило, займають на рейці вдвічі більше місця — 36 мм. Триполюсний ВД займає 3x18 мм = 54 мм, і т. д. Наприклад, якщо заявлено, що щиток розрахований на 12 модулів, то в нього поміститься 12 однополюсних автоматичних вимикачів або лише 3 чотириполюсні автоматичні вимикачі.

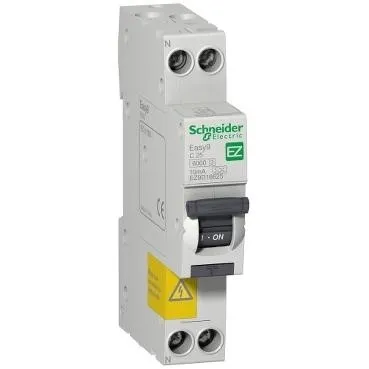

Диференціальні автоматичні вимикачі від Schneider Electric серії Easy9 &mdash ; бюджетний варіант модульної комутаційної апаратури для встановлення на DIN-рейку
Для блоків живлення, бездротових модулів управління, електричних лічильників тощо обладнання підвищеної складності конструкції, потрібно користуватися наступним методом. Беремо ширину пристрою, ділимо її на 18 мм і заокруглюємо до більшого цілого. Отримуємо ширину, яку займає на рейці, виражену в «умовних» модулях.
Рекомендується вибирати розподільний щит з місткістю приблизно на 15-20% більше, ніж потрібно, щоб при необхідності можна було здійснити модернізацію.
Переконайтеся, що вибрана вами модель щита підходить за напругою та максимальними струмами, що протікають через захисний автомат на вході. Також щит повинен мати рівень захищеності від пилу і води відповідно до місця розташування (для вулиці рекомендується IP65). Для щитів IP65 введення провідником має виконуватися через герметичні кабельні вводи. Ідеальний варіант (особливо для щитів, що вбудовуються в стіну) — наявність спеціальної вступної камери з окремою кришкою.

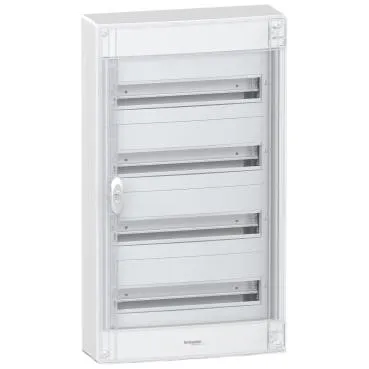

Pragma від Schneider Electric &mdash ; серія пластикових корпусів щитів на 13, 18 та 24 модулі для підприємств сфери послуг та житлових приміщень високого класу
- Розміщуйте модулі в щиті впорядковано
На DIN-рейці модулі можна розташовувати в довільному порядку, але краще використовувати певні правила, які, хоча не закріплені безпосередньо в стандартах, проте прийняті більшістю електромонтажників (далі ми побачимо, що взялися вони не на порожньому місці) . Завдяки цьому іншому електрику простіше працюватиме з результатами вашої праці, та й ви самі, виробивши певні правила, зможете простіше переходити від одного проекту до іншого. У тому випадку, якщо модулі з'єднані послідовно, вони розташовуються в послідовності зліва-направо та знизу-вгору. Наприклад, ввідний автоматичний вимикач, згідно з цим правилом, завжди повинен знаходитися на лівому краї DIN-рейки, а якщо в щиті кілька DIN-рейок — в лівому верхньому куті. ВД, що обслуговують групи розеток, кожна з яких має свій захисний автомат, розміщуються завжди ліворуч (або вище) зазначених автоматів. Якщо споживачі групуються за типом пристроїв, спочатку йдуть модулі, яких підключено освітлення, потім ті, яких підключені універсальні розетки, а далі — пристрої, що вимагають спеціальних заходів захисту, наприклад, нагрівального котла або пральної машини.

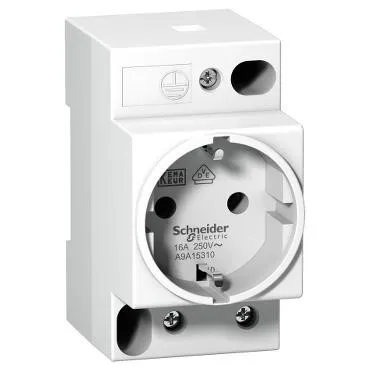

Acti9 iPC — розетки для розподільних щитів
Для модулів, у яких напрямок підключення не відіграє ролі, вважають, що входом є верхня група клем, а виходом — нижня. Ця вимога пов'язана з тим, що у модулів верхня група клем зазвичай з'єднана з нерухомими контактами. Відповідно до ПУЕ (правила пристрою електроустановок), видання 7, пункт 3.1.6, живильні провідники повинні, як правило, підключатися до нерухомих контактів. Власне, звідси також і йде вже згадуване правило розміщення модулів у порядку зверху вниз у щитах із кількома рейками.
- Візуально виділяйте групи модулів
Для запобігання зсуву модулів по рейці використовуються розділювачі (інакше іменовані стопорами) на початку і в кінці, щоб запобігти такому зрушенню. Такі роздільники можуть встановлюватися не тільки по краях рейки, а й між модулями, створюючи проміжки між ними. Це дозволяє використовувати роздільники для візуального виділення груп модулів.
- Уникайте плутанини у міжз'єднаннях
Фахівці-практики вважають, що внутрішні міжз'єднання в щитку краще виконувати одножильний провід. Завдяки тому, що одножильний дріт «тримає форму», розбиратися в монтажі набагато простіше.
При великій кількості модулів (порядку кількох десятків) розводити міжз'єднання жорстким одножильним проводом незручно, тому застосовують гнучкий багатожильний дріт. Для надійності контакту кінці дроту опресовуються спеціальними ковпачками. Уникнути плутанини під час використання гнучких багатожильних проводів допоможуть кабельні стяжки. Особливо зручні багаторазові стяжки Schneider Electric Rapstrap. Якщо встановлюються великі групи захисних автоматів, рекомендується використовувати спеціальні гребінки.
- Знімайте ізоляцію тільки стрипером
Модульне обладнання вимагає високої точності під час зняття ізоляції з кінців дроту. Також неприпустимо наявність пошкоджень на дроті у місці, де знято ізоляцію. Тому можливостей звичайного ножа електрика під час роботи з модульним обладнанням недостатньо.

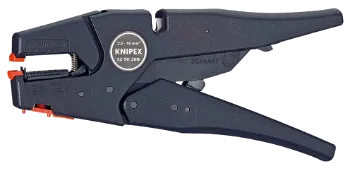

Ми рекомендуємо використовувати спеціальний пристрій — так званий стрипер. Він знімає ізоляцію точно на заданій довжині, не ушкоджуючи жилу. Наразі стрипери є в асортименті багатьох виробників електроінструментів.
- Для затягування контактів використовуйте динамометричну викрутку
Для більшої надійності та меншого електричного опору потрібно сильніше затягувати контакти у модулях. Модулі маловідомих виробників допускають момент, що крутить, 1 Нм; модулі від більшості провідних брендів — 2 Нм; деякі модулі Schneider Electric на струм 32А та вище — до 3,5 Нм. Але надто велике зусилля може призвести до поломки модуля, тому недосвідчені електромонтажники бояться надто затягувати контакти, знижуючи тим самим надійність з'єднання.
Для того, щоб забезпечити необхідну силу затягування, не зламавши модуль, використовуйте динамометричну викрутку. При перевищенні заданого значення моменту, що крутить, викрутка починає вільно прокручуватися. У продажу є моделі динамометричних викруток, розроблені спеціально для електриків, які дають змогу вести роботи під напругою.
- Будьте уважними при підключенні двох провідників в одну клему
Діючі правила не допускають для фазових проводів введення більше двох провідників в одну гвинтову клему модуля. Але навіть при виконанні правил контакт при двох провідниках в одній клемі може бути ненадійним. Для підвищення надійності рекомендується відпресувати кінці обох проводів спеціальною гільзою і вже в такому вигляді вводити їх у клему. Якщо це зробити складно, рекомендується вводити в одну клему тільки дроти з однаковим діаметром жили. Для «нульових» проводів та проводів заземлення до однієї клеми в щитку допускається, без наявності спеціального обґрунтування, підключення лише одного дроту.
- Використовуйте маркування кабелів та модулів
Навіть у найпростішому проекті не нехтуйте маркуванням як кабелів, так і модулів. Не зайвим буде маркування та міжз'єднувальних дротів усередині щита. На модулях повинні бути нанесені написи, які однозначно описують споживачів, які до них підключені. Якщо на модулях немає місця для написів, модулі нумеруються і складається таблиця відповідності номерів та призначення модулів. Ці вимоги записані у ГОСТ та Правилах технічної експлуатації електроустановок споживачів.
Кольорове маркування нульового та фазних проводів, а також проводи захисного заземлення всередині щита має відповідати ГОСТ Р50462-92. Наприклад, при однофазній системі блакитним кольором позначають нульовий провід, поєднанням жовтого та зеленого — провід заземлення. У тому випадку, якщо ДЕРЖСТАНДАРТ допускає варіативність колірного маркування дроту (наприклад, для фазного дроту в однофазній системі допускаються білий, коричневий, а в ряді випадків і деякі інші кольори), маркування в щиті має бути одноманітним — повинен використовуватися лише один із допустимих кольорів. Діючі ПУЕ допускають колірне маркування дроту тільки на кінцях, але ми настійно рекомендуємо використовувати дроти у кольоровій ізоляції, благо, у продажу зараз є настановні дроти всіх стандартних кольорів.
- Після закінчення монтажу щита збережіть його схему
Найкращий варіант — приклеїти схему на дверцятах щита, якщо там є місце. У будь-якому випадку, схема повинна знаходитися в доступному місці, тому що без неї найчастіше складно ліквідувати наслідки аварії у щиті.
