Механізм керування жалюзі 2-клавішного з механічним блокуванням алюміній 770104 Legrand Valena

Код товару: 01690

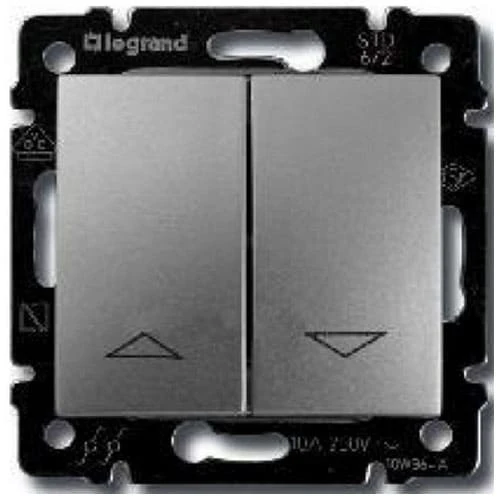

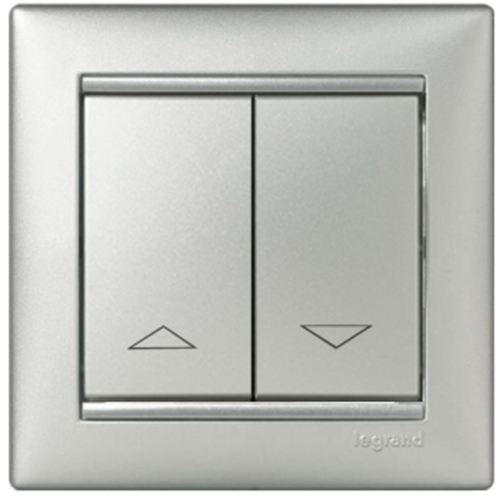

Механізм керування жалюзі 2-клавішного з механічним блокуванням алюміній 770104 Legrand Valena - Фото 1Механізм керування жалюзі 2-клавішного з механічним блокуванням алюміній 770104 Legrand Valena - Фото 2
(0)
Сертифікат
офіційного партнера
Под заказ
Сертифікат Legrand
Сертифікат
офіційного партнера
Знижка на ТМ Legrand
Знижка 10%15%18%
Сума замовлення до 3000 грн3000-8000 грнот 8000 грн
*Скидка применяется в корзине по промокоду PLFSRL
  • Номінальний струм: 10 A
  • Виробник: Legrand
  • Ступінь захисту: IP20
Доставка до: виберіть Ваше місто
Доставка за адресою
Доставка за адресою
для обраного міста
Недоступно
150 гривень
Підйом на поверх - безкоштовно
Забрати самовивезенням
Забрати самовивезенням
Для обраного міста
Недоступно
Безкоштовно
Нова Пошта у відділення
“Нова Пошта“ у відділення
За тарифами перевізника
Нова Пошта за адресою
“Нова Пошта“ за адресою
За тарифами перевізника
Тільки за передоплатою
Опис

Механізм управління жалюзі 770104 продається без настановної рамки , яка купується окремо. Лицьова панель кольору алюмінію (RAL 7040) йде у комплекті з механізмом.

Механізм керування жалюзі Легранд Валена арт. 770104 призначений для управління рольставнями (жалюзі) на закриття та відкриття. Управління відбувається шляхом натискання на дві кнопки зі стрілками вгору і вниз, після чого відбувається замикання контакту всередині механізму. Після того, як натискання припиниться, контакти розімкнуться, оскільки клавіші підпружинені. Монтується даний механізм стандартну монтажну коробку прихованого монтажу діаметром 60 мм. Для того щоб організувати накладний монтаж на стіну, необхідно використовувати спеціальну монтажну коробку . Механізм управління жалюзі оснащений надійними фіксаторами на захватах та гвинтах. Після монтажу необхідно зафіксувати спеціальну рамку, конструкція якої дозволяє регулювати глибину посадки до 2 мм. Механізм керування жалюзі Legrand Valena 770104 має надійний металевий супорт із оцинкованої сталі. Контактна група механізму виготовлена з AgNi (повністю відсутня у складі кадмій, що забруднює навколишнє середовище).

Щоб уникнути пошкодження механізму через дуже затягнуті гвинти, обов'язково враховуйте максимально допустимий момент затягування за нормою EN/МЕК 60669-1. При використанні шуруповерта необхідно вибрати момент затягування, що дорівнює 0,5/0,6 Нм.

Габаритні розміри жалюзі вимикача 770104.

Монтаж, схема підключення та таблиця навантажень світлорегулятора

Схема підключення з кнопкою та прохідним перемикачем.

Програмування режимів світлорегулятора

Характеристики
  • Інші механізми:
  • Клеми:
  • Кількість клавіш: 2
  • Колекція: Valena
  • Матеріал виготовлення: Полікарбонат
  • Монтаж у коробці: На захватах
  • Призначення: Управління приводом жалюзі
  • Напруга: 230 V
  • Номінальний струм: 10 A
  • Виробник:
  • Ступінь захисту: IP20
  • Колір:

Характеристики, комплектація та зовнішній вигляд товару можуть бути змінені виробником без попереднього повідомлення.
