Реле напряжения – защита от перепадов в электросети

Реле напряжения — это специализированное устройство для эффективной защиты бытовой техники и ответственного электрооборудования от опасных перепадов напряжения в электросети. Резкие скачки или глубокие снижения могут вывести из строя дорогостоящие агрегаты и системы, включая холодильники, кондиционеры, серверы и промышленное оборудование. Для предотвращения подобных ситуаций применяется реле контроля напряжения (иногда называемое отсекателем напряжения). Далее представлены особенности, типы и принципы работы этих устройств, а также практические советы по их выбору и эксплуатации.

Что такое реле напряжения и зачем оно нужно?

Реле напряжения — это современное электронное устройство, предназначенное для автоматического отключения питания подключенных потребителей при выходе напряжения за установленные стандартом значения. Согласно ГОСТ 32144-2013 и другим национальным нормам, для бытовых сетей допустимы пределы 198–242 В. Микропроцессор внутри реле непрерывно мониторит параметры сети, реагируя на любые отклонения ниже или выше пороговых значений и мгновенно размыкая электрическую цепь. По возвращении напряжения к допустимому уровню, питание автоматически подаётся повторно с задержкой для дополнительной безопасности техники.

Важно: Реле напряжения не стабилизирует питание, а только отключает его при опасных отклонениях. Это проверенное решение как при скачках, так и при обрыве нуля, когда без своевременного срабатывания возможен выход из строя значительной части электроники.

Применение реле напряжения рекомендовано для любых объектов с электронной и электрической техникой: дома, квартиры, промышленные и коммерческие объекты, медучреждения и предприятия серверного хранения. Особенно пользы оно приносит в объектах со старой проводкой или нестабильным электроснабжением — типичная ошибка владельцев — недооценка рисков для новых бытовых устройств в таких зданиях.

Виды и классификация реле напряжения

Современные реле напряжения можно классифицировать по нескольким характеристикам:

• По количеству фаз:
  • Однофазные (220 В) — стандарт для защиты бытовой техники и оборудования в жилых помещениях.

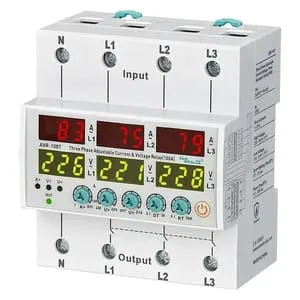

  • Трёхфазные (380 В) — используются для защиты промышленных агрегатов, электромоторов и сети в целом.
• По способу установки:
  • Розеточные (переносные) — компактны, подходят для мобильного использования и защиты отдельных приборов (чаще всего до 16 А).
  • Стационарные (для DIN-рейки) — монтируются в щиток для комплексной защиты всей линии, доступны с номиналами от 16 А до 63 А и выше.

Некоторые модели оснащаются дополнительными функциями: цифровой дисплей, измерение мощности, встроенные звуковые оповещения, возможность управления через Wi-Fi — это добавляет удобства и расширяет возможности мониторинга. Похожими по назначению устройствами являются реле времени, которые обеспечивают автоматическое включение и выключение электроприборов по заданному расписанию и оказываются незаменимы для некоторых комплексных систем управления электроснабжением.

Принцип работы реле напряжения

Технически устройство состоит из измерительного микропроцессора и силового реле. Микропроцессор постоянно анализирует напряжение в цепи, сравнивая его с установленными пользователем порогами (нижний и верхний предел). При выходе параметров за заданные границы силовое реле мгновенно размыкает цепь и отключает нагрузку. После восстановления нормального напряжения подача питания возобновляется автоматически с задержкой (стандартно 5–10 секунд) для защиты от "ложных" срабатываний при быстром восстановлении линии.

Большинство реле поддерживают регулировку порогов и временной задержки, учитывая индивидуальные особенности сети — особенно важно в нестабильных регионах и при использовании с ИБП.

Преимущества реле напряжения

• Надёжная и быстрая защита оборудования — срабатывание происходит за сотые доли секунды.
• Снижение риска аварийных ситуаций, перегрева и пожаров из-за скачков напряжения.
• Автоматическая и автономная работа: не требует постоянного контроля пользователя.
• Экономичность — стоимость реле значительно ниже стоимости ремонта техники или замены стабилизатора.
• Минимальные требования к монтажу: удобство встраивания в существующую электросеть.
• Гибкость выбора: подбирается индивидуально под тип, мощность и модель ИБП или электросети.

Как выбрать реле напряжения

Ключевые критерии выбора:

• Номинальный ток — обязательно с запасом 20–30% относительно общей мощности защищаемой линии.
• Количество фаз — соответствует электрической сети объекта (одно- или трехфазная).
• Способ установки — розеточное (для единичных приборов) или стационарное (для защиты всей внутренней электропроводки).
• Функциональные дополнения — наличие таймера, дисплея, контроля перегрузки, Wi-Fi.
• Надёжность бренда — отдавайте предпочтение моделям с CE/ISO сертификацией от известных производителей (например, Zubr, DigiTOP, ABB), а также официальной гарантией и сервисным обслуживанием.

Компания имеет большой опыт подбора и поставки реле напряжения различных типов для объектов всех уровней сложности, работаем только с проверенными производителями и предоставляем развернутую техническую консультацию по каждому заказу.

Реле напряжения или стабилизатор?

Если в сети наблюдаются эпизодические, но опасные скачки — достаточно установить реле напряжения. Если отклонения напряжения частые и продолжительные — рекомендуется использовать автоматический стабилизатор. Часто на практике актуальна комбинация двух устройств: стабилизатор выравнивает параметры, реле — мгновенно реагирует на нештатные ситуации, обеспечивая высший уровень защиты.

Советы по монтажу и эксплуатации

• Перед реле напряжения обязательно устанавливайте автоматические выключатели номиналом на 10–15% ниже допустимого тока реле — это защитит само оборудование от перегрузки.
• В сочетании с УЗО безопасность повышается: это защищает не только от скачков напряжения, но и от утечки тока и коротких замыканий.
• Настраивайте диапазон отключения в соответствии со стандартами (рекомендуемо — нижний порог 170–180 В, верхний — 250–260 В) и задержку включения 5–15 секунд для бытовой техники.
• Проводите регулярную проверку состояния контактов, особенно в сетях с повышенной влажностью или при значительных токовых нагрузках.
