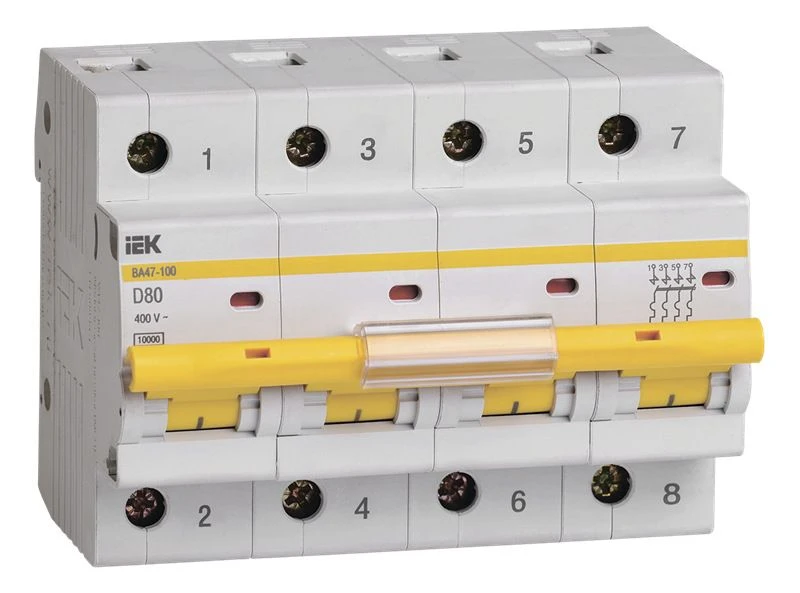

Автоматический выключатель ВА47-100 80A 10kA 4 полюса тип D MVA40-4-080-D IEK

Автоматический выключатель ВА47-100 — надежное устройство, предназначенное для защиты распределительных и групповых цепей с активной и индуктивной нагрузкой. Разработан компанией IEK, известным производителем электротехнического оборудования, идеально подходит как для бытовых, так и для промышленных электроустановок. Данный выключатель, артикул которого MVA40-4-080-D, обеспечивает высокую степень защиты и надежности в работе.

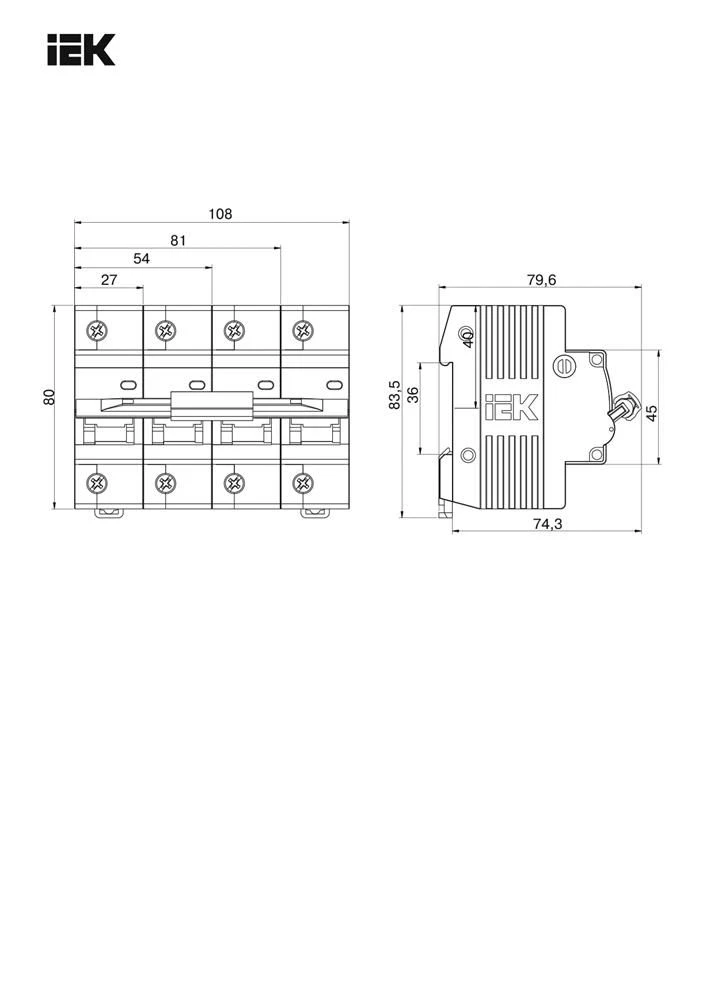

Изготавливаемый в соответствии с высокими стандартами качества, автоматический выключатель ВА47-100 обладает рядом уникальных особенностей. Имеет время-токовую характеристику типа D, что позволяет эффективно защищать цепи от перегрузок и коротких замыканий. Глубина монтажа составляет всего 74,3 мм, благодаря чему установка становится простой и удобной. Устройство обеспечивается импульсным выдерживаемым напряжением до 6 кВ и классом токоограничения 3.0.

Автоматический выключатель также характеризуется климатическим исполнением УХЛ4, что гарантирует надежную работу в различных условиях окружающей среды. С максимальным сечением провода до 35 мм² и номинальным током 80A, подходит для широкого спектра применений. Кроме того, отключающая способность достигает 10 кА, делая его отличным выбором для защиты вводно-распределительных устройств.

Устройство не имеет взрывозащиты, однако степень защиты IP20 обеспечивает надежную работу в большинстве бытовых и промышленных условий. Тип монтажа — на DIN-рейку 35x7,5 с винтовым соединением, обеспечивая простоту установки и удобство в эксплуатации.

Принцип действия автоматического выключателя

Автоматические выключатели ВА47-100 работают по принципу теплового и электромагнитного расцепления. При возникновении перегрузки ток, протекающий через устройство, вызывает нагрев биметаллической пластины, что приводит к её деформации и срабатыванию расцепителя. В случае короткого замыкания электромагнитный расцепитель срабатывает мгновенно, обеспечивая защиту цепи и предотвращая повреждение оборудования. Двойное защитное действие делает автоматический выключатель надежным элементом электроустановок.

К дополнительным особенностям данного устройства можно отнести наличие независимого индикатора положения контактов, позволяющего легко контролировать состояние выключателя. Усовершенствованная рукоятка с увеличенной площадью контакта обеспечивает комфортное управление, а насечки на контактных зажимах уменьшают тепловые потери и повышают механическую устойчивость соединения.

Автоматический выключатель ВА47-100 предназначен для работы в широком диапазоне температур от -40°С до +50°С, что делает его универсальным решением для различных условий эксплуатации. Он также позволяет устанавливать полный комплект дополнительных устройств, таких как контакт состояния и расцепители минимального напряжения, расширяя функциональность и повышая надежность системы.
