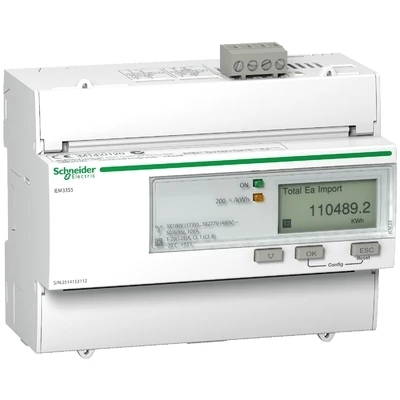

Cчетчик iEM3355 5(125)А электронный 3-фазный многотарифный RS-485 A9MEM3355 Schneider Electric

Источник питания

• Звезда: 1100/173...277/480 ±20 %
• Треугольник: 173...480 В Лин. ± 20 %
• 1PH4W: 100/173...277/480 ± 20%
• Частота: 50 Гц / 60 Гц ±10 %
• Максимальное напряжение: 332 В Фаз. или 575 В Лин.
• Измерения категории III
• Максимальный ток: 125 A
• Измеренный ток: 1 A – 125 A
• Необходимая рабочая температура провода: минимум 105 °C
• Полное сопротивление по напряжению: 6 MОм
• Полное сопротивление по току: < 0,2 мОм
• Вторичная нагрузка: < 10 ВА при 125 А

Цифровой ввод

• Тип 1 (IEC61131-2)
• Выкл: 0 – 5 В пост.тока
• Вкл: 11 – 40 В пост. тока
• Максимальный вход: 40 В пост.тока, 4 мА
• Номинальный: 24 В пост.тока

Цифровой вывод

Импульсный вывод

• Выход оптрона
• Число импульсов на кВт/ч: настраиваемое
• 5 – 30 В пост. тока, 1 – 15 мА
• Ширина импульса: настраиваемая, минимум: 50 мс
• Совместим со стандартом IEC 62053-31 (выход формата S0)

Установка

• Рабочая температура: NMI (Кроме iEM3335): от -25°C до +60°C MID: от -25 °C до +55 °C
• Температура хранения: от -40 °C до +85 °C
• от 5% до 95% ОВ без конденсации Максимальная точка росы 50 °C
• Передняя панель IP40, корпус IP20
• ? 3000 м над уровнем моря
• Степень загрязнения 2
• Устойчивость к ударным нагрузкам: IK08
• Не подходит для сырых помещений
• Только для использования внутри помещений MID
• Тип подключения: 3PH4W, 1PH4W
• Входной диапазон напряжений: 100/173...277/480 V
• Диапазон токов: 1-20(125) A
• Номинальная частота: 50 Hz
• Точность: Класс A или B (kWh)
• Вес импульса: 200 imp/kWh
• Электромагнитная среда: E2
• Механическая среда: M1
