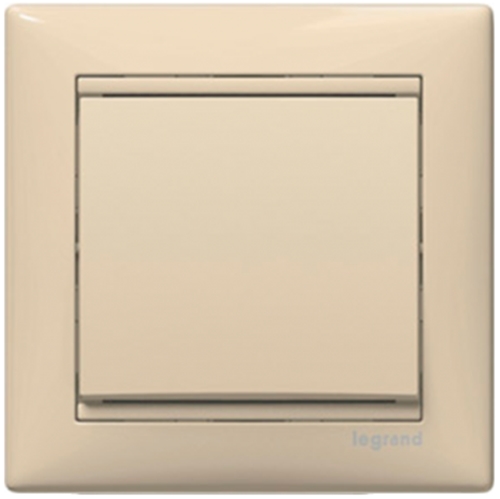

Механизм кнопки звонка 1-клавишной слоновая кость 774311 Legrand Valena

Механизм кнопки 1-клавишной 774311 продается без установочной рамки, которая приобретается отдельно. Лицевая панель цвета слоновая кость (RAL 1013) идет в комплекте с механизмом.

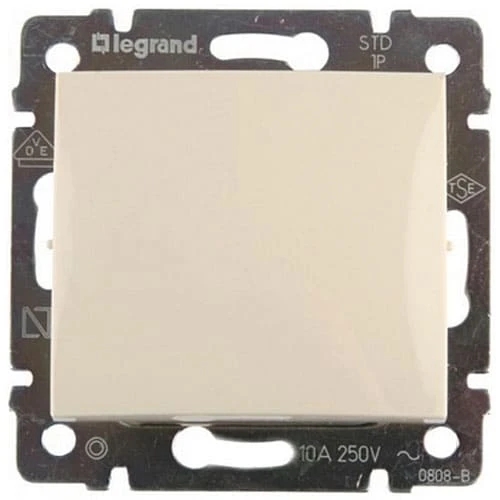

Механизм 1-клавишной кнопки Легранд Валена арт. 774311 предназначен для управления схемами освещения через импульсное реле, так же для дистанционного управления светорегулятором. Контактная группа выключателя подпружиненная (контакты разомкнуты в обычном состоянии), после нажатия на клавишу контакы замыкаются по принцыпу дверного звонка. Монтируется данный механизм в стандартную монтажную коробку скрытого монтажа диаметром 60 мм. Для того чтобы организовать накладной монтаж на стену необходимо использовать специальную монтажную коробку. Выключатель оснащен надежными фиксаторами на захватах и винтах. После монтажа необходимо защелкнуть специальную рамку, конструкция которой позволяет регулировать глубину посадки до 2 мм. Механизм кнопки Legrand Valena 774311 имеет надежный металлический суппорт из оцинкованной стали. Контактная группа механизма изготовлена из AgNi (полностью отсутствует в составе загрязняющий окружающую среду кадмий).

Во избежания повреждения механизма из-за слишком сильно затянутых винтов, обязательно учитывайте максимально допустимый момент затяжения по норме EN/МЭК 60669-1. При использовании шуруповерта необходимо выбрать момент затяжения равный 0,5/0,6 Нм.

Все механизмы Legrand серии Valena укомплектованы винтами с мелким шагом резьбы. Для надежного и быстрого монтажа механизмы Валена оснащаются комбинированными винтами Pozidriv со шлицем под плоскую отвертку. Размер инструмента для механизмов Valena с винтами с комбинированным шлицем и диаметром 3 мм:
- Отвертка / Шлиц PZ1 шлиц 0,8х4.

Габаритные размеры кнопки 774311.

Демонтаж кнопки 774311.

Все механизмы Legrand серии Valena укомплектованы винтами с мелким шагом резьбы. Для надежного и быстрого монтажа механизмы Валена оснащаются комбинированными винтами Pozidriv со шлицем под плоскую отвертку. Размер инструмента для механизмов Valena с винтами с комбинированным шлицем и диаметром 3 мм:
- Отвертка / Шлиц PZ1 шлиц 0,8х4.
