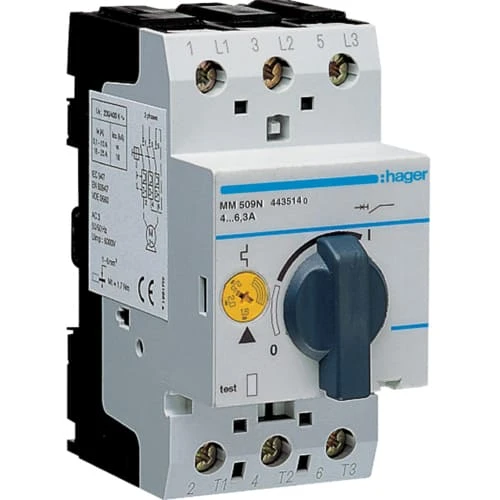

Автомат для захисту двигуна 4-6А тип До 1 полюс MM509N Hager

Автомат для захисту двигунів MM509N Hager є надійним пристроєм, призначеним для захисту однофазних і трифазних електродвигунів від короткого замикання та перевантаження. Він обладнаний електромагнітним розчіплювачем для миттєвого відключення та термічним розчіплювачем з можливістю регулювання, що робить його ідеальним варіантом для захисту електричних систем різної складності. Продукція компанії Hager славиться високою якістю та надійністю, підтвердженими багаторічним досвідом на ринку електротехнічного обладнання.

Пристрій MM509N функціонує при номінальних токах від 4 до 6 А і має часо-токову характеристику типу K, що забезпечує швидку реакцію на перевантаження. Цей автоматичний вимикач займає 2.5 модулі в розподільному щиті і має один полюс, що робить його компактним і зручним для монтажу. Габарити пристрою складають 45x70x90 мм, а ступінь захисту відповідає стандарту IP20, гарантуючи безпеку при використанні в стандартних умовах.

Однією з основних переваг MM509N є висока відключаюча здатність, що досягає 16 кА. Це дозволяє ефективно захищати обладнання від пошкоджень, викликаних короткими замиканнями. Також варто згадати, що цей автомат здатний витримувати понад 100,000 циклів роботи, що свідчить про його довговічність та надійність в експлуатації.

Принцип дії

Автоматичний вимикач MM509N Hager працює за принципом швидкого відключення електричної цепи при виявленні короткого замикання або перевантаження. Електромагнітний розчіплювач спрацьовує миттєво при перевищенні встановленого струму, а термічний розчіплювач забезпечує захист при тривалих перевантаженнях, що запобігає перегріву та пошкодженню двигуна. Крім того, пристрій пропонує можливість підключення додаткових сигнальних контактів, що розширює його функціональність.

Монтаж цього пристрою можливий як у розподільних щитах, так і в відкритому корпусі на дин-рейці, що робить його універсальним рішенням для різних умов установки. Установка розчіплювача мінімальної напруги запобігає випадковому повторному пуску двигуна в разі перебою живлення, що значно підвищує безпеку експлуатації.

Монтаж із сигнальним контактом допоміжного вимикача

Додатковий контакт фронтальної установки

Монтаж із розчіплювачем мінімальної напруги

Габаритний креслення

Автомат MM509N відповідає високим вимогам безпеки та міжнародним стандартам IEC 60947-4-1 та EN 60947-4-1. Робоча температура пристрою варіюється від -25 до +55 °C, що дозволяє використовувати його в різних кліматичних умовах. Максимальна температура зберігання складає +80 °C, підкреслюючи надійність та стійкість пристрою.

Таким чином, автомат для захисту двигуна MM509N Hager є відмінним вибором для захисту електричних систем, забезпечуючи надійність, безпеку та довговічність в експлуатації.
