Механізм кнопки дзвінка 1-клавішний алюміній 770111 Legrand Valena

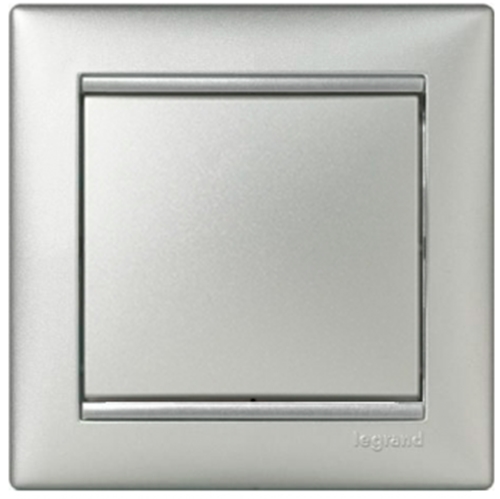

Механізм кнопки 1-клавішної 770111 продається без настановної рамки , яка купується окремо. Лицьова панель кольору алюмінію (RAL 7040) йде у комплекті з механізмом.

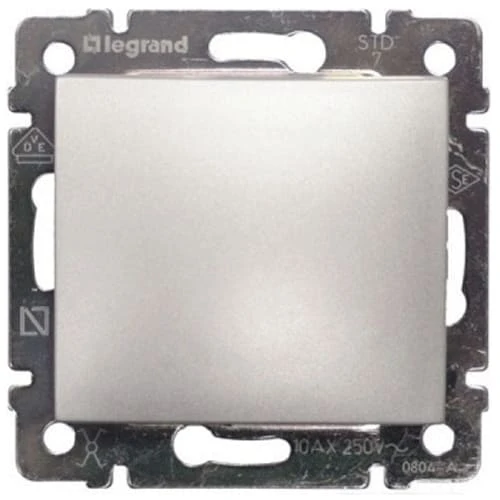

Механізм 1-кнопкової кнопки Легранд арт. 770111 призначений для керування схемами освітлення через імпульсне реле, так само для дистанційного керування світлорегулятором. Контактна група вимикача підпружинена (контакти розімкнуті у звичайному стані), після натискання клавіші контакти замикаються за принципом дверного дзвінка. Монтується даний механізм стандартну монтажну коробку прихованого монтажу діаметром 60 мм. Для того щоб організувати накладний монтаж на стіну, необхідно використовувати спеціальну монтажну коробку . Вимикач оснащений надійними фіксаторами на захватах та гвинтах. Після монтажу необхідно зафіксувати спеціальну рамку, конструкція якої дозволяє регулювати глибину посадки до 2 мм. Механізм кнопки Legrand Valena 770111 має надійний металевий супорт із оцинкованої сталі. Контактна група механізму виготовлена з AgNi (повністю відсутня у складі кадмій, що забруднює навколишнє середовище).

Щоб уникнути пошкодження механізму через дуже затягнуті гвинти, обов'язково враховуйте максимально допустимий момент затягування за нормою EN/МЕК 60669-1. При використанні шуруповерта необхідно вибрати момент затягування, що дорівнює 0,5/0,6 Нм.

Всі механізми Legrand серії Valena укомплектовані гвинтами із дрібним кроком різьблення. Для надійного та швидкого монтажу механізми Валена оснащуються комбінованими гвинтами Pozidriv зі шліцем під плоску викрутку. Розмір інструменту для механізмів Valena з гвинтами з комбінованим шліцем та діаметром 3 мм:
- Викрутка/Шлиц PZ1 шліц 0,8 х4.

Габаритні розміри кнопки 770111

Демонтаж кнопки 770111

Всі механізми Legrand серії Valena укомплектовані гвинтами із дрібним кроком різьблення. Для надійного та швидкого монтажу механізми Валена оснащуються комбінованими гвинтами Pozidriv зі шліцем під плоску викрутку. Розмір інструменту для механізмів Valena з гвинтами з комбінованим шліцем та діаметром 3 мм:
- Викрутка/Шлиц PZ1 шліц 0,8 х4.
