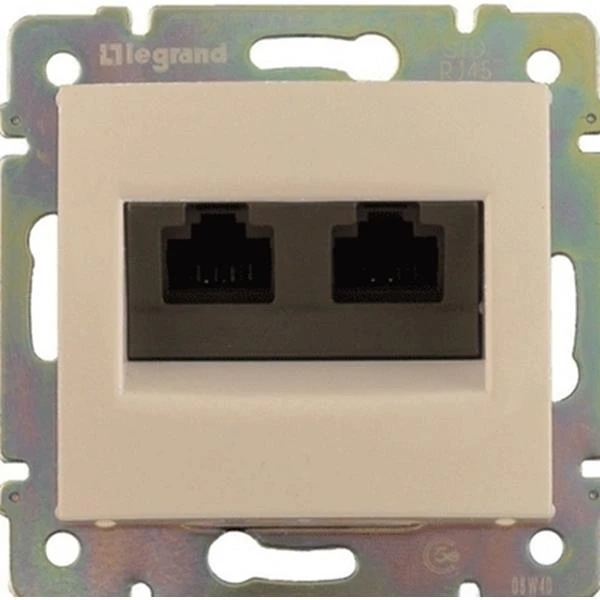

Механізм розетки комп'ютерної RJ45 категорії 5e UTP подвійний слонова кістка 774131 Legrand Valena

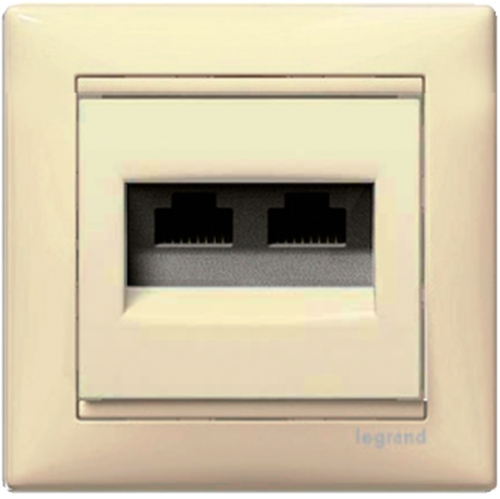

Механізм подвійної комп'ютерної розетки 774131 продається без установочної рамки, яка купується окремо. Лицьова панель кольору слонова кістка (RAL 1013) йде в комплекті з механізмом.Розетка Легранд Валена арт. 774131 призначена для підключення двох інтернет кабелів. Розетка відповідає категорії 5Е, що дозволяє організувати пропускну здатність передачі зі швидкістю до 100 Мбіт/с. Вона має два виходи стандарту RJ45 (8контактів). Перед підключенням кабелю "вита пара" немає необхідності зачищати жили проводів від ізоляції так як механізм розетки оснащений контактами, що самозачищаються. Саме підключення кабелю відбувається шляхом повороту на 1/4 обороту контактного механізму. Для додатківОсобистої зручності контакти розетки марковані подвійними колірними кодами. Монтується даний механізм стандартну монтажну коробку прихованого монтажу діаметром 60 мм. Для того, щоб організувати накладний монтаж на стіну, необхідно використовувати спеціальну монтажну коробку. Розетка оснащена надійними фіксаторами на захватах і гвинтах. Після монтажу необхідно зафіксувати спеціальну рамку, конструкція якої дозволяє регулювати глибину посадки до 2 мм.тка Legrand Valena 774131 має надійний металевий супорт з оцинкованої сталі. Контактна група механізму виготовлена ​​з AgNi (повністю відсутня у складі кадмій, що забруднює навколишнє середовище).

Для уникнення пошкодження механізму через занадто сильногвинтів, обов'язково враховуйте максимально допустимий момент затягування за нормою EN/МЕК 60669-1. При використанні шуруповерта необхідно вибрати момент затягування 0,5/0,6 Нм.

Схема монтажу одинарної комп'ютерної розетки 774131.</strong>

Схема підключення дроту "кручена пара" до розетки 774131

Комп'ютерні розетки Легранд дуже зручно та просто підключати до дроту. Для підключення необхідно використовувати провід "Вита пара", у цьому дроті кожна жила промаркована певним кольором. Підключаються такі дроти до контактів роз'ємівгласно своєму кольору. Під час монтажу обов'язково звертайте увагу на те, як зроблено підключення кабелю з іншого боку. Підключення до комп'ютерної розетки Legrand буде довго та надійно.

Правильна фіксація Провід "вита пара" в механізмі.
